F_t = L••ds [лм] (18)

Теперь, если нам надо сосчитать поток в телесном угле, меньшем 90°, как это происходит в случае, когда камера направлена на объект, общий поток F_t задается формулой:

F₀ = •L•ds₀•sin²₀ [лм] (19)

Если коэффициент пропускания линзы равен , то поток, падающий на плоскость ПЗС (или лицевую панель), равен:

F_ПЗС = F₀• = ••L•ds_0•sin²₀

Освещенность

ПЗС-матрицы (или лицевой панели) будет равна потоку, деленному на площадь, т. е.

E_ПЗС = ••L•ds₀•sin²₀/ds_ПЗС [лк] (21)

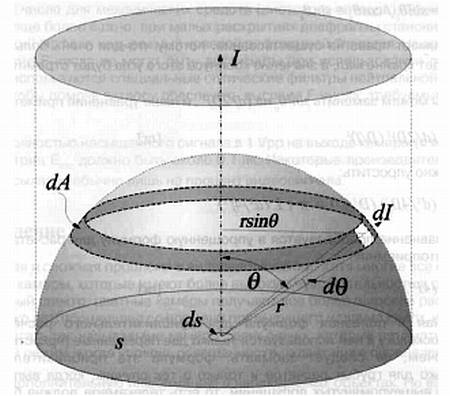

Рис. 2.11. Вычисление светового излучения с помощью ламбертовской рассеивающей поверхности

Отношение (ds_ПЗС/ds₀₎, обратное которому использовалось в предыдущей формуле, известно как коэффициент увеличения объектива m. Коэффициент увеличения может быть также аппроксимирован как отношение между фокусным расстоянием линзы и расстоянием от линзы до объекта

m = (f/D)² = ds_ПЗС/ds₀ (22)

Когда мы произведем подстановку этих отношений в нашу основную формулу, то получим:

E_ПЗС = ••L•sin²₀•(D/f)² [лк] (23)

Здесь потребуется ввести еще одно отношение, связанное с объективом (d/f), которое также известно как F-число объектива. Для объектов, которые расположены достаточно далеко от телекамеры (а это типично в большинстве случаев для систем видеонаблюдения) будет справедливо следующее:

tg₀ = d/2D = sin₀/cos₀ = sin₀ (24)

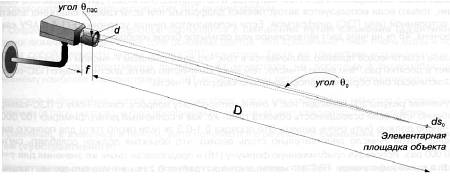

Рис. 2.12 . Вычисление количества света, падающего на ПЗС-матрицу

Такое допущение имеет право на существование, потому что для очень больших расстояний до объекта угол ₀ будет крайне мал, а значение косинуса этого угла будет стремиться к 1.

Таким образом, мы можем заменить sin²₀ на (d/2D)², и наше уравнение примет следующий вид:

E_ПЗС = ••L•(d/2D)²•(D/f)² [лк] (25)

Это уравнение можно упростить:

E_ПЗС = ••L•(d²/4D²)•(D²/f²) = ••L•(d²/4f²) (26)

И, наконец, это уравнение преобразуется в упрощенную формулу для

расчета количества света, попадающего в фотоприемник:

E_ПЗС = ••L•(4F²) [лк] (27)

Это очень удобная и полезная формула для приблизительного расчета освещенности фотоприемника, поскольку в ней используется только две переменные (яркость объекта и F-число объектива). Впрочем, не следует забывать: формула эта приблизительная, ее следует использовать только для грубых расчетов и только в тех случаях, когда выполняются условия, справедливые для вышеупомянутых допущений, то есть телекамера должна быть направлена на объект, рассеивающий свет примерно так же, как ламбертовская рассеивающая поверхность (в реальности так ведут себя большинство объектов, кроме зеркал и им подобных поверхностей), а сам объект должен быть расположен достаточно далеко (по сравнению с фокусным расстоянием) от телекамеры. Обычно коэффициент пропускания объектива меняется в пределах от 0.75 до 0.95.

Если производитель его не указывает, то для вычислений можно принимать значение 0.8.

Давайте рассмотрим пример. Пусть освещенность плоскости объекта составляет около 300 лк, как примерно в любом помещении офиса (пусть это будет E_object), яркость можно найти, используя коэффициент отражения окружающих объектов, т. е. L = E_object·р. Как уже упоминалось выше, различные объекты имеют различные коэффициенты отражения, но мы не далеко уйдем от реальности, если примем его равным 50 % для условий офиса. Если диафрагма объектива установлена на F/16, то освещенность ПЗС-плоскости будет составлять приблизительно Е_пзс = 0.8–3.14 — 300•0.5/(4 — 256) = 0.З блк. Это вместе с АРУ (AGC) камеры вполне реалистичная освещенность плоскости ПЗС-матрицы полного видеосигнала. Если же диафрагма объектива установлена на F/1.4, например, то освещенность ПЗС-плоскости будет равна примерно 48 лк (согласно соотношению (17)). Это значение гораздо выше необходимого для ПЗС-матрицы, и на практике она может дать узнаваемое изображение, только если используется автоустановка диафрагмы или если камера снабжена электронной встроенной (или ПЗС) диафрагмой. Если используется ручная установка F/1.4 и АРУ камеры отключена, 48 лк на чипе даст интенсивное или размытое белое изображение.

Базовое практическое правило заключается в том, что даже с низким F-числом объектив ослабляет свет в десятки раз. Чем выше F-число, тем ниже количество света, достигающего ПЗС-плоскости. Фактически оно обратно пропорционально квадрату F-числа.

Полученные результаты приводят нас к очень интересному вопросу, связанному с ПЗС-камерами (особенно ч/б): если освещенность объекта такая же, как в солнечный день (примерно 100 000 лк), то F-число должно быть очень велико. Это порядка 0.1–0.3 лк (или около того) для полного видеосигнала. Такое F-число действительно столь велико, что объектив должен ослаблять сигнал в 1 000 000 раз. Используя приближенную формулу (16) и предполагая такие же значения для = 0.8 и р = 0.5, а также имея в виду, что ПЗС-матрица камеры требует 0.2 лк на 1 Vpp сигнал, мы получим F-число, равное 886.

Это очень большое число для механических средств (листового затвора). Точность его движения ограничена, и, что еще более важно, при малых раскрытиях диафрагмы становится заметен нежелательный оптический эффект, называемый краевой рефракцией Френеля. На практике это означает, что очень высокие F-числа не могут быть достигнуты при использовании лишь механических методов. Поэтому используются специальные оптические фильтры нейтральной плотности (neutral density filter, ND), чтобы помочь затвору обеспечить высокие F-числа, требуемые для чувствительных ПЗС-матриц.
