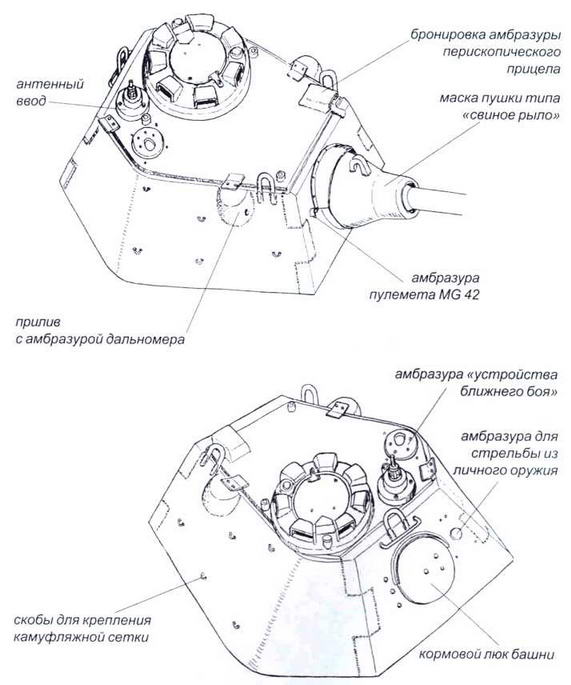

Маска пушки типа Saukopfblende («свиное рыло») толщиной 120 мм была подобна примененной на танке «Тигр II».
Новшества не обошли и вооружение танка. И если пушка осталась прежней и была лишь модернизирована на заводах Skoda — она лишилась дульного тормоза и получила индекс KwK 44/1, то башенный пулемет MG 34 заменили на MG 42. Вместо курсового пулемета устанавливался автомат МР 44. Монтаж вооружения в башне осуществлялся на заводах Krupp и Skoda.

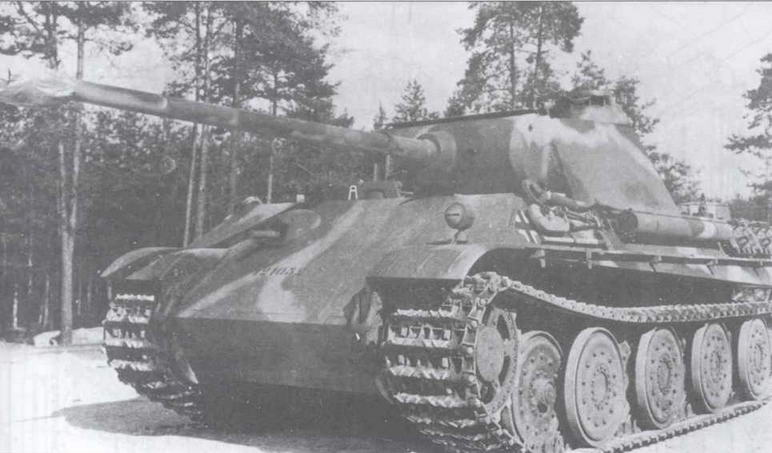

Последний вариант башни Schmalturm, установленный на корпусе танка Ausf.G. 1945 год
Schmalturm
Изменения
Испытывались и два новых двигателя: Deutz Т8М118 мощностью 700 л.с. (515 кВт) и Maybach HL 234 с непосредственным впрыском топлива и мощностью 850 л.с. (625 кВт).
До конца войны не появилось ни одного прототипа в законченном виде, хотя серийное производство планировалось начать в июне 1945-го. В начале года фирма Daimler-Benz собрала шасси, на котором установили стандартную башню от Ausf.G. В свою очередь, «тесную башню» установили на шасси Ausf.G и испытывали в Куммерсдорфе. Всего для «Пантеры» Ausf.F изготовили восемь корпусов и две башни.

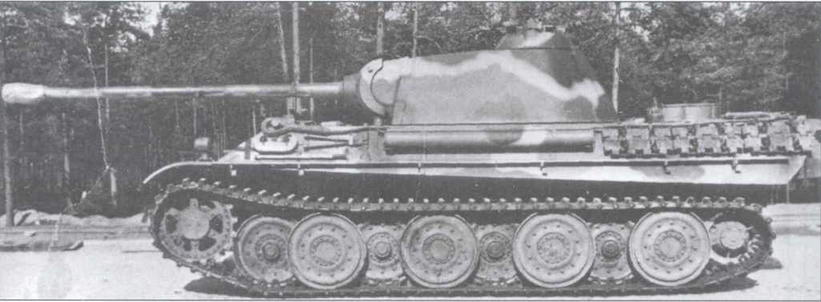

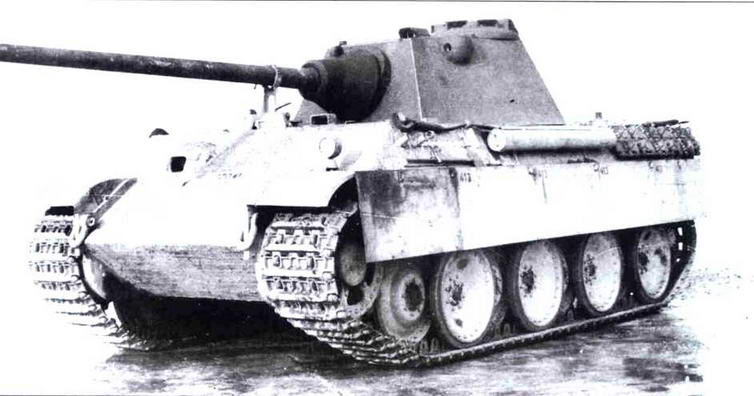

На фото слева и внизу: танк модели G с экспериментальной ходовой частью с необрезиненными опорными катками. Сентябрь 1944 года
В феврале 1943 года были разработаны тактико-технические требования к танку «Пантера II», предполагавшие высокую степень унификации танков «Тигр II» и «Пантера». Осуществить это оказалось достаточно просто, так как на заводах Henschel производились машины обоих типов.
На «Пантере II» предполагалось использовать «тесную башню» и новый корпус. Лобовая броня достигала 100, бортовая — 60, а кормовая — 40 мм. Вооружение — 88-мм пушка KwK 43 L/71. Поскольку в этом случае масса танка превысила 50 т, встал вопрос о новой силовой установке. В качестве вариантов рассматривались двигатели Maybach HL 234, Simmering Sla 16 (720 л.с.) и MAN/Argus LD 220 (700 л.с.). В 1945 году для «Пантеры II» началось проектирование новой башни со 150-мм лобовой броней.
Ни один из двух прототипов не был достроен. До более-менее высокой степени готовности довели одно шасси, установив на него башню от Ausf.G. Интересно отметить, что параллельно с проектированием «Пантеры II» велась разработка танка Е-50, призванного ее заменить.
В процессе работ над Ausf.F и «Пантерой II» фирма Krupp дважды предлагала варианты перевооружения обычной «Пантеры» пушкой KwK 43 L/71 калибра 88 мм, но безрезультатно. Остался на бумаге и проект оснащения «Пантеры» 100-калиберной 75-мм пушкой с начальной скоростью снаряда 1250 м/с.

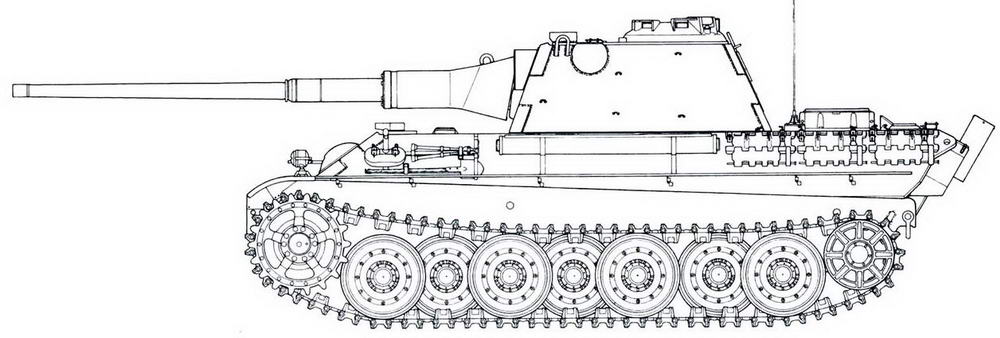

Panther Ausf.F

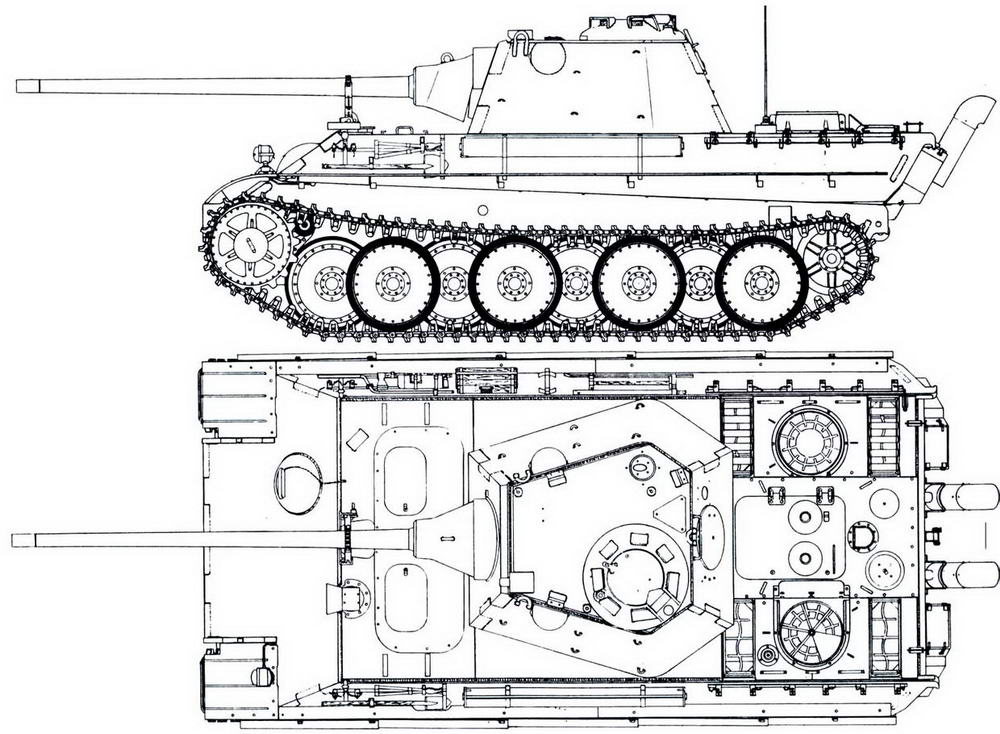

Panther II

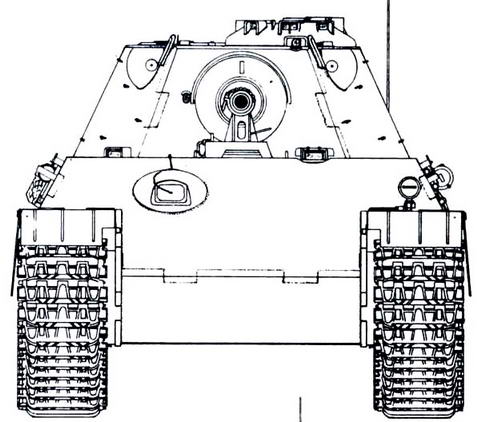

Вид спереди

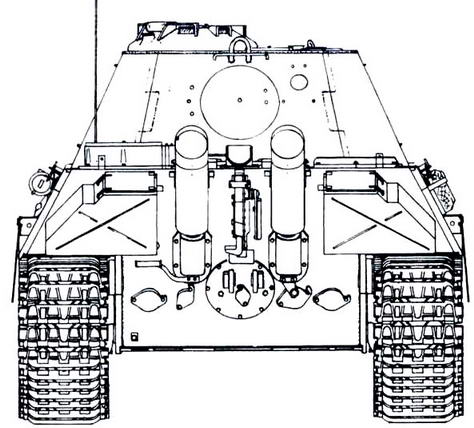

Вид сзади
Описание конструкции
КОМПОНОВКА танка Pz.Kpfw.V
Отделение управления находилось в передней части танка. В нем размещались главный фрикцион, коробка передач, механизм поворота, органы управления танком, контрольные приборы, курсовой пулемет, часть боекомплекта, радиостанция и рабочие места двух членов экипажа — механика-водителя и радиста (он же — пулеметчик).
Боевое отделение располагалось в средней части танка. Здесь размещались: в башне — пушка и спаренный с ней пулемет, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под вращающимся попиком башни находился боекомплект.
На днище танка устанавливались водяной насос, насос гидравлической системы поворота башни и поворота танка и воздушный компрессор.
В моторном отделении, располагавшемся в кормовой части танка, размещались двигатель, радиаторы, вентиляторы и топливные баки. Между моторным и боевым отделениями имелась металлическая перегородка.
КОРПУС танка собирался из броневых листов, соединенных в шип и сваренных двойным швом.

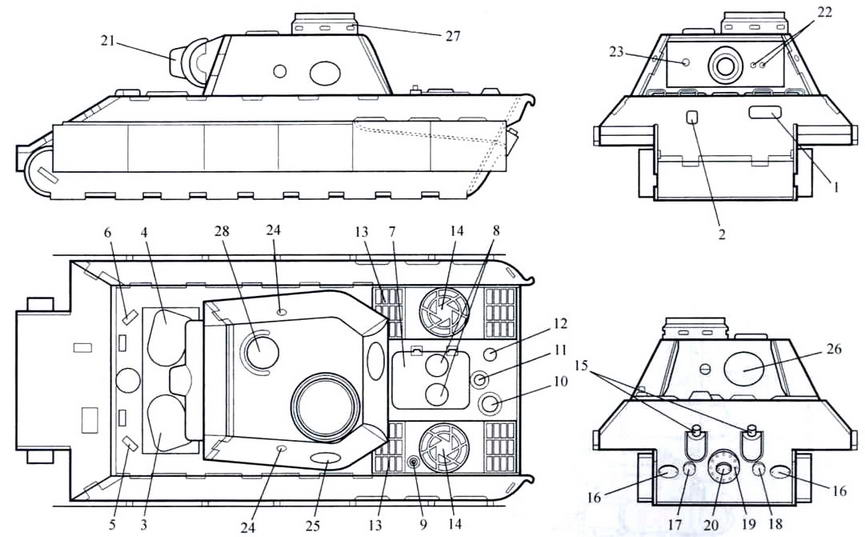

Корпус танка:
1 — люк-пробка механика-водителя; 2 — броневая заслонка пулеметной амбразуры; 3 — люк-лаз механика-водителя; 4 — люк-лаз радиста; 5 — перископические приборы наблюдения механика-водителя; 6 — перископические приборы наблюдения радиста; 7 — люк моторного отделения; 8 — отдушины для притока воздуха; 9 — вывод антенны; 10 — люк для заливки воды в систему охлаждения; 11 — основание для установки воздухоподводящей трубы при подводном вождении танка; 12 — люк для доступа к горловине топливных баков; 13 — воздухоприемные окна системы охлаждения двигателя; 14 — воздухоотводящие окна системы охлаждения двигателя; 15 — выхлопные трубы; 16 — люки для доступа к механизмам натяжения гусениц; 17 — люк для доступа к водогрейному котлу системы охлаждения; 18 — люк для доступа к приводу инерционного стартера; 19 — люк для доступа в моторное отделение; 20 — люк для доступа к приводу двигателя от пусковой рукоятки; 21 — маска пушки; 22 — амбразуры бинокулярного прицела; 23 — амбразура спаренного пулемета; 24 — амбразура для стрельбы из личного оружия; 25 — люк для выброса стреляных гильз; 26 — люк-лаз для посадки и высадки экипажа; 27 — командирская башенка; 28 — отдушина башенного вентилятора
Верхний лобовой лист корпуса располагался под углом 38° к горизонтальной плоскости, нижний — под углом 37°. Нижние бортовые листы — вертикальные, верхние наклонены под углом 48°, кормовой лист — под углом 60°.
В передней части крыши корпуса имелись люки-лазы механика-водителя и радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемно-поворотного механизма (у модификации G откидывались на петлях). Люки-лазы были выполнены в крышке люка, предназначенного для удобства монтажа и демонтажа коробки передач и механизма управления танком.
Кроме того, в передней части крыши корпуса устанавливались четыре (у варианта G — два) перископических прибора наблюдения (по два для механика-водителя и радиста) и имелось вентиляционное отверстие, прикрытое броневым колпаком, перед которым монтировалась стойка для фиксации ствола пушки в походном положении.
Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних отсека при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не проникала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средние — для его отвода.
