Надмоторная часть закрывалась крышкой с двумя вентиляционными отверстиями.
В днище танка были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач.
Схема бронирования танка
Немецкая пехота сопровождает атакующую «Пантеру» из состава дивизии СС «Викинг». Польша, 1944
БАШНЯ, имевшая форму усеченного конуса, — сварная, с соединением листов в шип и наклоном стенок 65°. В передней части башни в литой маске полуцилиндрической формы устанавливались пушка, спаренный с ней пулемет и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала двигателя. При 2500 об/мин полный оборот башни осуществлялся за 17 с вправо и 18 с влево. При выключенном двигателе башня поворачивалась вручную. При этом из-за неуравновешенности башни ее поворот вручную при крене свыше 5° был невозможен.
На крыше башни устанавливалась командирская башенка с шестью (позже с семью) смотровыми приборами.
ВООРУЖЕНИЕ. Основное вооружение «Пантеры» — пушка 7,5 cm KwK 42 калибра 75 мм, производившаяся на заводе фирмы Rheinmetall- Borsig в Дюссельдорфе. Ствол орудия имел длину 70 калибров — 5250 мм; вместе с дульным тормозом — 5535 мм. Масса его составляла 1000 кг, а всей установки вместе с маской — 2650 кг. Предельная длина отката — 420 мм. Вертикальная наводка— в пределах от — 8° до +18°.
Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Полуавтоматика располагалась на правой стороне казенника (закрывающий механизм) и на люльке (копирное устройство). Противооткатные устройства состояли из гидравлического тормоза отката и воздушножидкостного накатника. Подъемный механизм пушки — секторного типа.
Выстрел из пушки производился с помощью стационарного электроспуска, кнопка которого находилась на рукоятке маховика подъемного механизма.
В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Воздух для продува ствола отсасывался из короба гильзоулавливателя.
С пушкой был спарен 7,92-мм пулемет MG 34. Курсовой пулемет размещался в лобовом листе корпуса в бугельной (Ausf.D) или шаровой (Ausf.A и G) установке. Командирские башенки модификаций А и G были приспособлены под монтаж зенитного пулемета MG 34.
Боевое отделение танка:
1 — казенная часть пушки; 2 — клин затвора; 3 — трубопровод для продува канала ствола; 4 — указатель отката; 5 — цилиндр полуавтоматики; 6 — гнездо для установки ограждения пушки; 7 — маховик подъемного механизма; 8 — сектор подъемного механизма; 9 — маховик ручного поворотного механизма; 10 — рычаг управления гидравлическим поворотным механизмом; 11 — рычаг включенш гидравлического поворотного механизма; 12 — уравновешивающий механизм пушки; 13 — гильзоупавливатель; 14 — сиденье наводчика
Казенная часть 75-мм пушки KwK 42 танка Ausf.G, находящегося в Музее БТВТ в Кубинке. По понятным причинам затвор пушки отсутствует
Телескопический бинокулярный прицел TZF 12:
1 — объективная часть; 2 — телескопические трубы; 3 — окулярная часть; 4 — механизм установки углов прицеливания и выверки по высоте и направлению; 5 —

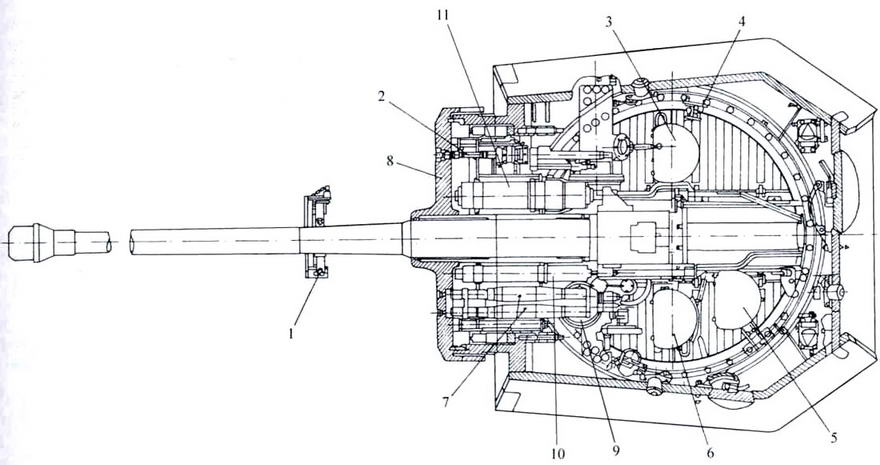

Компоновка башни танка Panther Ausf D:
1 — кронштейн крепления пушки по-походному; 2 — спаренный пулемет: 3 — сиденье заряжающего: 4 — стопор башни: 5 — сиденье командира танка; 6 — сиденье наводчика; 7 — телескопический бинокулярный прицел TZF 12а; 8 — маска пушки; 9 — механизм поворота башни; 10— цилиндр накатника: 11 — цилиндр тормоза отката
Загрузка 75-мм выстрелов через командирский люк танка

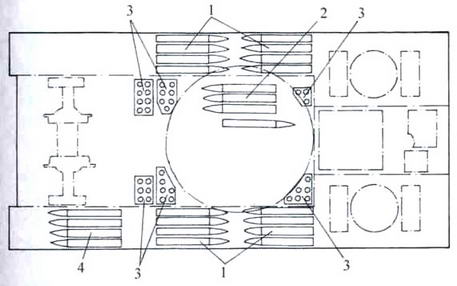

Схема укладки боекомплекта 75-мм выстрелов:
1 — укладка в нишах корпуса; 2 — укладка на полу боевого отделения; 3 — вертикальная укладка; 4 — укладка в отделении управления
| Тип выстрела | Pz.Gr.39/42(бронебойный) | Pz.40/42 (подкалиберный) | Gr.34(осколочно-фугасный) |
| Масса выстрела, кг | 14,3 | 11,55 | — |
| Масса снаряда, кг | 6.8 | 4.75 | 5,74 |
| Начальная скорость, м/с | 925 | 1120 | 700 |
Танки Ausf.D оснащались бинокулярным телескопическим ломающимся прицелом TZF12, a Ausf.A и G — монокулярным TZF12a. При изменении вертикального угла установки вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением на всем диапазоне вертикального угла наведения без изменения положения стреляющего. Прицелы изготавливались фирмой Karl Zeiss в Йене.
Бинокулярный прицел состоял из двух труб, левая из которых отличалась от правой отсутствием сетки со шкалами прицеливания. Он имел 2,5-кратное увеличение и поле зрения 30°.
Советские солдаты осматривают подбитую «Пантеру» Ausf.D. Курская дуга, июль 1943 года. Высота линии огня у «Пантеры» составляла 2260 мм — рукой не достать!
Пулемет MG 34 в шаровой установке
«Пантера» Ausf.A. Эта машина находится в экспозиции французского танкового музея в Самюре
Основным недостатком бинокулярного прицела TZF12 было малое увеличение, обеспечивавшее ведение прицельного огня на дистанциях не свыше 2000 м, что не позволяло в полной мере использовать великолепные баллистические характеристики пушки KwK 42.
