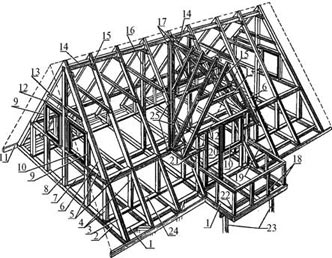

В целом конструкция стропильной системы из рисунка ясна. Пояснений требует лишь традиционно трудное место пересечения двускатных крыш – ендова. Более простым является случай примыкания крыши над тамбуром и хозяйственным помещением. Здесь ендова образована «лежачей» на обрешетке стропильной рамой (рис. 4.24). Аналогичную конструкцию может иметь и ендова на пересечении крыши холла второго этажа и основной крыши дома (см. рис. 4.23). Разница лишь в том, что «лежачая» стропильная рама базируется на стыке коньковых брусьев (сверху) и на прогоне 24. При этом «лежачее» стропило каждой ендовы попадает в плоскость обрешеточных досок и их трудно соединить со стропилами примыкающего ската. Проблема решается, если к уже установленным «лежачим»

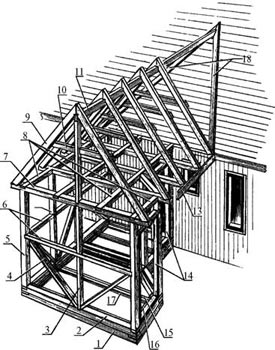

Рис. 4.24. Конструкция каркаса тамбура и хозяйственного помещения: 1 – нижняя обвязка; 2 – верхний венец нижней обвязки; 3 – промежуточные стойки; 4 – подкосы; 5 – угловая стойка; 6 – ригели каркаса; 7 – верхняя обвязка; 8 – балки перекрытия; 9 – стропило; 10 – ригель; 11 – коньковый брус; 12 – ендова; 13 – карнизная доска; 14 – дверные коробки; 15 – лага; 16 – распорная вставка; 17 – черепные бруски; 18 – ендова
Конструкция каркаса дома со всеми удобствами (см. рис. 4.4) понятна из рис. 4.25.
В данном случае элементы каркаса соединены в единое целое посредством традиционных врубок при минимальном количестве креплений гвоздями. Порядок изготовления и сборки следующий. Размечают соединения брусьев. В стороне от фундамента, на специально оборудованном месте, делают необходимые выборки в брусьях, после чего начерно (без окончательного крепления) собирают нижнюю обвязку на цоколе. Проверяют и при необходимости выравнивают диагонали, затем окончательно соединяют брусья между собой.

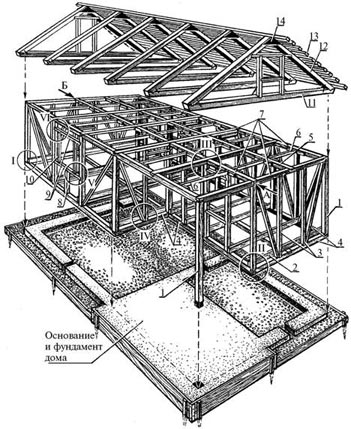

< image l:href="#"/>Рис. 4.25. Устройство каркаса дома: 1 – стойки угловые; 2 – лаги; 3 – стойки боковые; 4 – брусья нижней обвязки; 5 – прогонный брус верхнего перекрытия; 6 – дополнительные балки; 7 – брусья верхней обвязки; 8 – подоконная стойка; 9 – горизонтальные элементы оконного проема; 10 – вертикальные элементы оконного проема; 11 – нижний брус стропильной рамы; 12 – стропило; 13 – обрешетка; 14 – косынки стропильных рам
Далее устанавливаются угловые и боковые каркасные стойки с вертикальной ориентацией их в двух плоскостях и подкреплением технологическими (временными) крепями. Затем монтируется верхняя обвязка, сразу же после чего по всему каркасу устанавливаются штатные раскосы (при этом убираются те технологические крепи, которые становятся лишними, прочие же рекомендуется держать так долго, как это возможно). В итоге получается еще не каркас, а лишь его основа, далеко еще не обладающая полной жесткостью. Появится он лишь в результате монтажа внутренних (по отношению к периметру) стоек каркаса и балок перекрытия, что и необходимо проделать, желательно одновременно. Теперь можно установить дверные и оконные коробки.
Необходимые на указанном этапе работ виды типичных соединений деревянных элементов с привязкой к конкретным узлам по рис. 4.25 показаны на рис. 4.26. Традиционно далее должна последовать установка стропил и завершение силовой конструкции крыши. В данном же случае, особенно в варианте одноэтажного дома, имеет смысл произвести весь цикл работ, связанный с обустройством потолочного перекрытия. Это потому, что работы такие гораздо легче и проще проводить «сверху» при отсутствии, разумеется, стропил, а тем более кровли.
При такой последовательности дальнейшего строительства, кроме прочего, существенно упрощаются монтаж стропил и основной объем кровельных работ, которыми, как правило, завершается сборка каркаса. Такой порядок ведения работ наглядно иллюстрирует рис. 4.27.

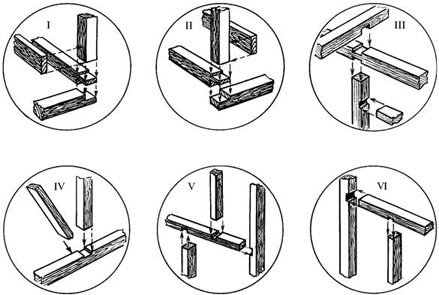

Рис. 4.26. Типичные соединения в узлах каркаса
Дальнейшие действия.
Стены компактного дома по рис. 4.6 складывают из бруса сечением 100х150 или 150х150 мм, который и является основным строительным материалом. Конструкция дома, принципиально одинаковая для всех его возможных планировок, ясна из рис. 4.30. Перед укладкой брусьев с их ребер снимают фаски под углом 45°, что скрадывает погрешности монтажа и придает строению особую выразительность за счет рельефности его стен. Технология возведения стен первого этажа отличается от традиционных при строительстве брусовых домов тем, что в состав стоек, подпирающих консоли мауэрлатов, введены металлические винтовые домкраты (см. узел А), получившие большое распространение в последние годы. Обусловлено это тем, что в состав конструкции строения все чаще вводятся вертикальные стойки, требующие уменьшения своей высоты по мере неизбежной осадки сруба. Кроме того, сборка сруба может быть существенно упрощена использованием металлических соединителей, о чем чуть подробнее при рассмотрении конструкции крыши этого дома.

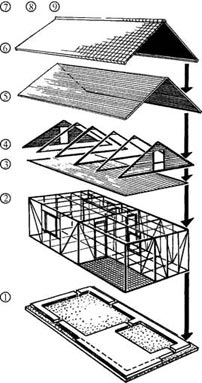

Рис. 4.27. Схема последовательности работ: 1 – изготовление фундамента; 2 – монтаж «коробки» каркаса; 3 – изготовление верхнего перекрытия; 4 – монтаж стропильных ферм; 5 – изготовление обрешетки; 6 – кровельные работы; 7, 8, 9 – устройство фронтонов, карнизов, сливов
Стены домика на рис. 4.8 выполнены по технологии «из тонкого бруса», получившей в последнее время весьма широкое распространение за рубежом преимущественно для маломерных надворных построек самого различного назначения. Правильнее было бы сказать, что стены при этом складываются из шпунтованной доски, ибо в каталогах фирм-производителей фигурируют постройки со стенками толщиной от 18 мм и выше. На первый взгляд, технология подкупает своей простотой. Но это только на первый взгляд.
Дело в том, что именно здесь решающую роль играют стройматериалы. Разработчики используют для своих построек доски, которые только по названию совпадают с теми, что господствуют на отечественном строительном рынке. По сути их «доски» – это напоминающие пластмассовые изделия пластины с идеально точно выполненными гребнями, пазами и замковыми выборками. Это прекрасно, но цена такого материала у нас настолько велика, что не стоит и говорить о его приобретении.
Что же остается для адаптации этой, безусловно, интересной технологии к нашим условиям? Промышленные предприятия (в частности, Карелии) увеличивают толщину бруса и, надо полагать, повышают требования к его качеству. То же возможно и в самостоятельном строительстве, которое и начинается с более тщательного, чем в любом другом случае, отбора материала. Конструкция предполагает использование кондиционного, в том числе сухого, пиломатериала. Именно высокое качество пиломатериалов и позволяет произвести сборку строения при приемлемых трудозатратах.
Рис. 4.28. Правое крыло (по рис. 4.25): 1 – наружная обшивка; 2 – угловая доска; 3 – утеплитель; 4 – паропроницаемая влагозащита; 5 – внутренняя обшивка; 6 – дополнительная балка перекрытия; 7 – основные балки перекрытия; 8 – потолок; 9 – пол; 10 – опалубка; 11 – фундамент террасы; 12 – плиточное покрытие
Рис. 4.29. Левое крыло (по рис. 4.25): 1 – дверные проемы; 2 – оконные проемы; 3 – дверной блок; 4 – оконный блок; 5 – оконная петля
