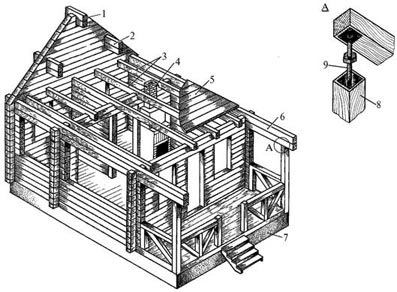

Рис. 4.30. Общая конструкция брусового дома: 1 – коньковый брус; 2 – балка подстропильная; 3 – балки перекрытия; 4 – труба; 5 – пол мансарды; 6 – мауэрлат; 7 – цоколь. Узел А: 8 – стойка; 9 – домкрат
Нижнюю обвязку выполняют из бруса 100х100 мм. Основным пиломатериалом является шпунтованная доска сечением 50х100 мм – из нее-то и возводят стены и перегородки. Потребуется обрезная доска толщиной 25 – 30 мм – для потолков и обрешетки. Можно запастись сравнительно небольшим количеством обрезной «пятидесятки», бруска 50х50 мм, а также фасонного бруса для «столярки» – оконных и дверных блоков. Часть из перечисленных материалов не является обязательной потому, что с успехом может быть заменена более универсальными.
Нижняя обвязка. Ее конструкция и
Монтаж стен. Эта процедура во многом схожа со сборкой сруба, но и существенно от нее отличается (рис. 4.31). Действительно, как и при сборке сруба, стены монтируют из образующих их «бревен» (в нашем случае досок-«пятидесяток»), соединяемых замками в углах, образуемых пересечением стен, как внешних, так и внешних с внутренними. Очевидно, что чем больше таких угловых соединений, тем прочнее возводимое строение и тем больше возможностей выдержать его правильную форму. Действительно, каждое угловое соединение фиксирует положение стены в плане, а значит, устраняет возможность влияния таких дефектов материала, как, например, изгиб досок, из которых монтируют стены. Отметим, что у правой стены четыре замковых соединения (два по внешним углам и два с перегородками). А это значит, что замки и их взаимное расположение должны быть выполнены с максимальной точностью, в противном случае не избежать искажений запланированной компоновки или неприятных, лишних трудозатрат. Ясно, что эти требования распространяются на все однотипные стеновые элементы; отсюда и необходимость технологически обеспечить их идентичность. Наиболее просто достичь этого либо при «пакетной» обработке однотипных деталей (технологические операции производятся сразу на целой серии одинаковых деталей), либо при использовании шаблонов – образцов, по которым изготавливаются все детали данного вида.

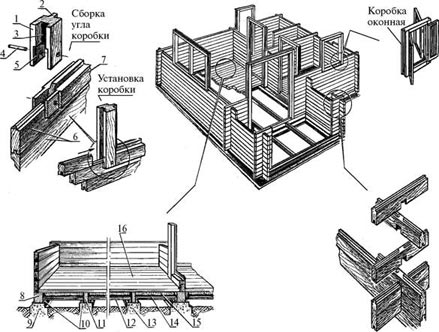

Рис. 4.31. Монтаж «сруба»: 1 – боковая стойка оконной коробки; 2 – двусторонний притвор для ставней и рамы; 3 – паз для венцов «сруба»; 4 – нагель на клею; 5 – проушина для соединения стойки с поперечиной коробки; 6 – венцы; 7 – поперечина оконной коробки; 8 – брус нижней обвязки (100х100 мм); 9 – фундамент; 10 – черепные бруски; 11 – лаги; 12 – черный пол; 13 – подлаговый столбик; 14 – рубероид; 15 – утеплитель; 16 – чистый пол

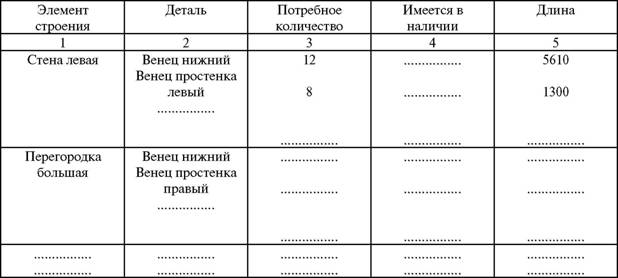

Стеновые детали заготавливаем из исходной шпунтованной доски в последовательности от самых длинных к самым коротким. Удобно в процессе работы воспользоваться таблицей-спецификацией, в которой для примера заполнено несколько строк.
Заметим, что максимально удобно располагать детали в таблице по степени убывания их длины. Детали изготавливаем на специально оборудованном и оснащенном рабочем месте, которое, в частности, снабжаем либо мерной шкалой максимально потребной длины (в нашем случае порядка 6 м), либо набором шаблонов всех стеновых деталей. Тогда, отрезав в размер нужную деталь, легко и, главное, быстро определяем – куда «сгодится» остаток исходной доски. В процессе заготовки деталей следует в соответствующей графе таблицы отмечать их текущее количество для сравнения с потребным. При достижении равенства процесс заготовки данной позиции заканчиваем и переходим к комплектации следующих наименований.
Выполнение замков и порядок сборки стен ясны из рисунка. Для плотной посадки последующей детали стены на предыдущую имеет смысл воспользоваться обрезком шпунтованной доски, через который, как через прокладку, следует «пристукивать» верхнюю деталь. Возведение стен до уровня крыши принципиальных сложностей не вызывает, чего не скажешь о дальнейшем этапе строительства.
Похожей на предыдущую является технология возведения расположенного на холме домика по рис. 4.10. Соответствующим требованиям должны отвечать и стройматериалы.
На рис. 4.32 изображена «коробка» дома в процессе ее монтажа. Общая конструкция вполне ясна из рисунка, поэтому остановимся на деталях.
Нижняя обвязка. Ее конструкция понятна из рис. 4.33. В данном случае нижняя обвязка является составной: из нижнего венца и межлаговых вставок. Такая конструкция позволяет избежать трудоемких врубок, а при правильной последовательности сборки элементы закрепляются минимальным количеством соединений гвоздями. Далее раскладывают половые лаги 3 на места, фиксируют их от смещения межлаговыми вкладышами 8, скрепляемыми гвоздями с нижним венцом. Последними устанавливают черепные бруски 4, которые попутно фиксируют вкладыши от выпадения. Монтаж нижней обвязки заканчивается установкой последующего венца и стоек дверных коробок, которые необходимы для дальнейшего возведения стен.

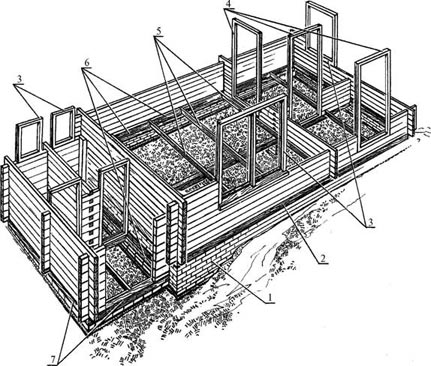

Рис. 4.32. Конструкция коробки домика на холме: 1 – цоколь; 2 – нижняя обвязка; 3 – оконные коробки; 4 – дверные коробки; 5 – лаги; 6 – межлаговые вкладыши; 7 – нижняя обвязка пристройки
Рис. 4.33. Укладка лаг и настилка полов: 1 – цоколь; 2 – гидроизоляция; 3 – лаги; 4 – черепные бруски; 5 – черный пол; 6 – чистый пол; 7 – утеплитель; 8 – межлаговые вкладыши
Монтаж стен. Выполнение замков и порядок сборки стен ясны из рис. 4.34. Стоит лишь отметить, что современная промышленность предлагает для герметизации стыков множество новых высококачественных материалов, чем, безусловно, имеет смысл воспользоваться. В менее ответственных по сравнению с внешними углами местах, таких как примыкания внутренних перегородок, можно производить соединения в упрощенном варианте (рис. 4.35). Соединения горизонтальных элементов стен и перегородок с вертикальными стойками дверных и оконных коробок выполняются традиционно (рис. 4.36). Однако при отсутствии фасонного бруса для упомянутых стоек его можно заменить сборными деталями из трех досок разной ширины. При этом внутреннюю доску, образующую притвор, со средним элементом стойки (рейкой) резонно соединить шурупами.

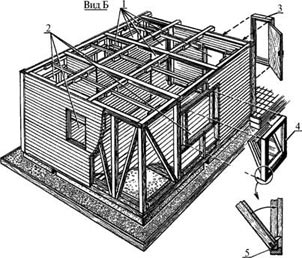

Комфортный щитовой дом по рис. 4.11 также можно рекомендовать для самостоятельной постройки на месте. Резонов для этого остается достаточно даже в отсутствие максимального выигрыша, связанного с производством щитов на удаленной от места застройки, но хорошо оснащенной производственной базе. Правда, для этого придется, так или иначе, организовать производство щитов.
Рис. 4.34. Соединения внешних углов: 1 – стеновые брусья; 2 – фаски; 3 – пазы; 4 – нагели; 5 – герметик
Рис. 4.35. Соединения перегородок: 1 – внутренние перегородки; 2 – нагели; 3 – герметик
Рис. 4.36. Установка дверных и оконных коробок: 1 – стеновые брусья; 2 – герметик; 3 – гребень; 4 – продольный паз; 5 – подоконник
Что касается, например, размеров досок, идущих на изготовление каркасов щитов, то тут возможны разные варианты. В частности, ширина доски может определяться видом утеплителя и, как следствие, потребной толщиной его слоя. Толщина же доски вообще является наименее критичным параметром, так как существует изрядное количество чисто конструкционных приемов, позволяющих, например, использовать на первый взгляд слишком тонкие доски. Это и обыкновенное сдваивание их, и введение большего их количества в состав каждого щита, и уменьшение размеров панелей, что приводит к усилению всей конструкции за счет увеличения числа стыков щитов между собой.
