После этого нужно замерить длину поперечины от левого до правого болтов осей нижних рычагов, которая в норме составляет 610—612 мм (рис. 60).

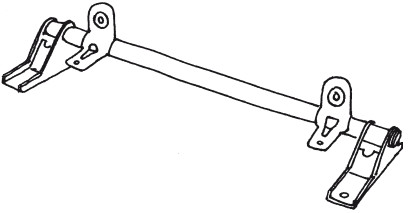

Рисунок 60. Поперечина передней подвески
Если поперечина сильно деформирована, то невозможно будет отрегулировать углы установки колес; в этом случае необходимо заменить поперечину новой.
При визуальном осмотре необходимо убедиться в отсутствии следов повреждений, трещин или
В ходе диагностики ходовой части необходимо внимательно осмотреть все элементы системы:
стойки передка кузова;
поперечину;
рычаги подвески;
оси нижних рычагов.
Для проверки состояния резинометаллических шарниров автомобиль вывешивают на передние колеса, после чего штангенциркулем замеряют радиальное смещение внутренней упорной шайбы сайлентблока относительно кромки внешней втулки. В норме оно не должно превышать 2,5 мм, это так называемая просадка шарнира (рис. 61).

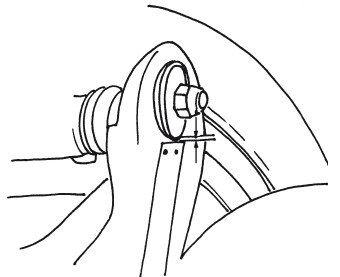

Рисунок 61. Замер радиального смещения шарниров
После этого производят замер осевого смещения шарниров нижнего и верхнего рычагов, для чего при помощи штангенциркуля следует определить расстояние между внутренними сторонами упорной шайбы и втулки, которое для нижнего рычага составляет от 3 до 7,5 мм (рис. 62 а), а для верхнего рычага не должно быть меньше 1,5 мм и превышать 5 мм (рис. 62 б). В тех случаях, если расстояния не укладываются в указанные рамки, сайлентблоки следует заменить новыми.

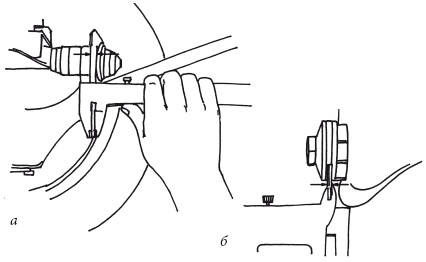

Рисунок 62. Замер осевого смещения шарниров
Детали подлежат замене и в том случае, если при осмотре выявлены следы износа, вспучивание и повреждение резины деталей или старые детали не дают возможности отрегулировать развал колес.
На следующем этапе осмотра проверяют верхние шаровые шарниры, для чего под нижний рычаг автомобиля ставится опора.
Для проведения диагностики верхних шаровых шарниров потребуется посторонняя помощь, так как осмотр следует проводить при нажатой педали тормоза, чтобы исключить воздействие зазора в подшипниках ступицы.
После того как педаль тормоза нажата, обхватите руками верхний край колеса и резкими короткими движениями подвигайте его. При покачивании колеса не должно ощущаться зазора (рис. 63).

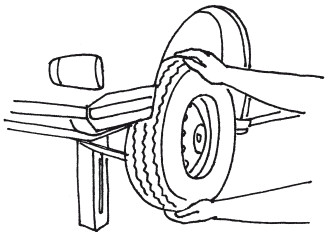

Рисунок 63. Проверка верхних шаровых шарниров
То же самое нужно проделать и со вторым колесом.
Для проверки нижнего шарового шарнира, помимо штангенциркуля, потребуется ключ № 8.
Для проведения осмотра колесо следует вывесить, для чего под нижний рычаг ставится опора и автомобиль осторожно опускают на нее.
После очистки детали от грязи отворачивают и снимают пробку шарового шарнира и замеряют расстояние от нижней стороны шаровой опоры до шарового пальца (рис. 64).
Рисунок 64.
Расстояние не должно превышать 11,8 мм, в противном случае деталь следует заменить.
Проверку зазора между подшипниками ступицы проводят на снятом с автомобиля колесе.
С колеса снимают верхний декоративный колпачок и при помощи молотка и отвертки выпрессовывают и снимают колпак ступицы, при этом следует проверить, чтобы находящаяся под колпаком регулировочная гайка была надежно закреплена (рис. 65 а).

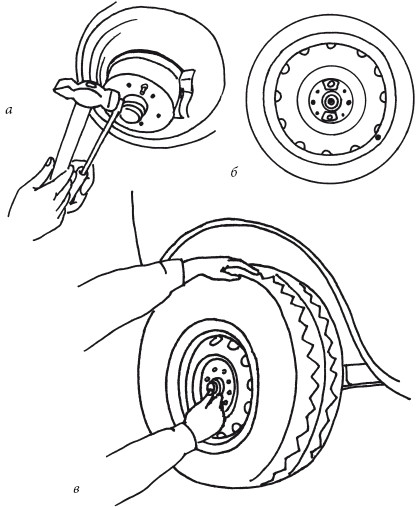

Рисунок 65. Проверка зазора между подшипниками
В таком виде колесо ставят на место и закрепляют двумя болтами, которые располагают на противоположных концах (рис. 65 б). После этого одной рукой покачивают колесо, а вторую держат на ступице и шайбе, чтобы определить, какой величины осевой зазор в подшипниках (рис. 65 в). В норме он должен быть в пределах от 0,02 до 0,08 мм. Если показание меньше или больше, требуется провести регулировку осевого зазора.
Задняя подвеска
При проверке задней подвески осмотру подлежат все резиновые детали системы, проверяют их на отсутствие трещин, повреждений, следов износа, при обнаружении которых требуется замена новыми деталями. При осмотре резинометаллических шарниров надо обратить внимание на отсутствие трещин, следов износа, выпучивания резины с одной из сторон. Особо внимательно осматривают штангу подвески и кронштейн поперечной штанги (рис. 66).
Рисунок 66. Штанга подвески и кронштейн поперечной штанги
Детали не должны быть деформированы или повреждены, следует обратить особое внимание на отсутствие трещин и сколов, перед осмотром кронштейна и буферов сжатия с автомобиля снимают задние колеса.
Амортизаторы
Техническое состояние амортизаторов можно проверить в домашних условиях, при этом не обязательно снимать их с автомобиля.
Перед диагностикой состояния амортизаторов следует внимательно осмотреть остальные элементы подвески, так как неудовлетворительное состояние пружин, резиновых втулок или резинометаллических шарниров может существенно исказить результаты диагностики.
Автомобиль вывешивают, можно использовать эстакаду или смотровую яму, после чего переходить к внешнему осмотру амортизаторов (рис. 67).

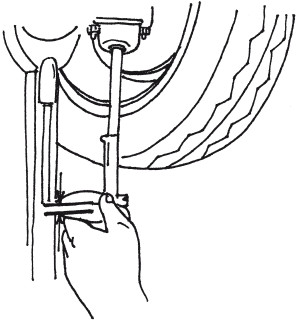

Рисунок 67. Амортизатор
В первую очередь следует обратить внимание на герметичность деталей. Недопустимо подтекание жидкости из амортизаторов – в этом случае детали следует заменить. При осмотре проверяют состояние резинометаллических шарниров передних амортизаторов, осматривают место крепления деталей к кузову автомобиля и подвескам.
