Тормозная система
Диагностика тормозной системы
Для поддержания тормозной системы автомобиля в рабочем состоянии требуется регулярно и своевременно проводить диагностику и замену деталей.
В ходе диагностики тормозной системы следует проверить:
подвижность тормозных поршней суппортов;
уровень тормозной жидкости;
герметичность гидропривода.
При необходимости проводят следующие мероприятия:
проверка и регулировка стояночного тормоза;
тестирование работы вакуумного усилителя и регулятора давления;
регулировка работы тормозной педали.
Для того чтобы автомобиль не уводило в сторону при торможении, следует регулярно проверять подвижность тормозных поршней суппортов. Для их осмотра с автомобиля снимают колодки, потом несколько раз тихо нажимают на тормоз, чтобы поршни почти полностью вышли из суппорта, после чего их осторожно, чтобы не повредить направляющие пальцы, вталкивают обратно. Процедуру повторяют по 2 раза с каждой стороны. Это помогает вернуть подвижность тормозным поршням. В том случае, если поршни очень туго входят в суппорт и для их вталкивания требуется большая сила, надо заменить весь комплект суппорта.
При диагностике тормозной системы необходимо осмотреть все резиновые пыльники. Если они повреждены, порваны, изношены, их заменяют новыми. Во время осмотра проводят смазку пыльников направляющих пальцев. Для проверки состояния тормозных дисков замеряют их толщину. Если она меньше 10,8 мм, деталь изношена и ее заменяют.
Внимание! При снятых тормозных барабанах нельзя нажимать на педаль тормоза, это может привести к выходу поршней из колесных цилиндров и станет причиной разгерметизации привода!
Проверка уровня тормозной жидкости (общие рекомендации)
При проверке уровня тормозной жидкости и ее восполнении надо помнить, что она токсична и достаточно агрессивна по отношению к краске и пластмассе, поэтому при попадании жидкости на провода, окрашенные или пластмассовые детали нужно быстро вытереть капли.
В норме уровень тормозной жидкости находится между отметкой «МАХ» на горловине и ее нижним краем (рис. 73 а).
Если уровень понизился, нужно долить тормозную жидкость. Для этого надо отсоединить провода датчика уровня тормозной жидкости, снять с бачка крышку и вынуть ее вместе с поплавком от датчика уровня жидкости (рис 73 б).
Доливать в бачок следует только ту жидкость, которая там уже есть, повторное использование жидкости не допускается. При выборе ее марки надо приобретать те жидкости, которые рекомендованы производителем автомобиля.
Крышку осторожно кладут на заранее приготовленную чистую тряпку, в бачок доливают жидкость, чтобы ее уровень сравнялся с отметкой «МАX» (рис. 73 в), после чего заворачивают крышку, присоединяют провода и проверяют работу датчика уровня на крышке бачка (рис. 73 г). Для этого включают зажигание и пальцем нажимают толкатель на крышке бачка; на панели приборов включается красный свет сигнализатора, который не должен гаснуть, пока нажат толкатель.
После проверки работы зажигание выключается.
Рисунок 73.
Проверка герметичности гидропривода
Для проверки герметичности гидропривода автомобиль ставится на эстакаду или поднимается на опоры, передние колеса снимаются. Визуальный осмотр проводят сверху, открыв капот, снизу и с боков автомобиля.
В ходе осмотра проверяют затянутость гаек, герметичность хомутов и заглушек; при необходимости крепежные элементы подтягивают, все поврежденные шланги заменяют новыми.
Если в ходе осмотра выявлены повреждения и разгерметизация колесных цилиндров, необходимо произвести их замену на СТО.

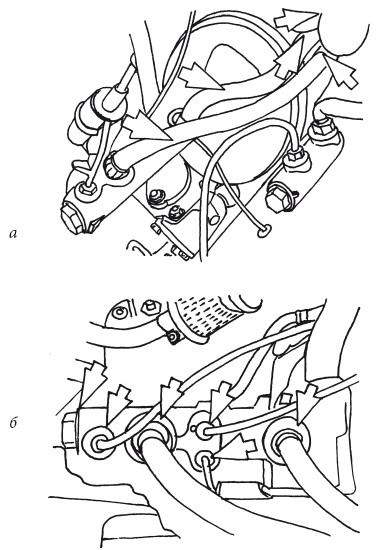

Рисунок 74. Основные узлы для проверки гидропривода
В ходе осмотра следует проверить место присоединения шлангов к бачку, сами шланги по всей длине (рис. 74 а), пробку главного цилиндра, места присоединения трубопроводов и шлангов (рис. 74 б), штуцер для выпуска воздуха и защитные колпачки колесного цилиндра.
При осмотре трубопровода гидропривод должен находиться под давлением, для чего в начале диагностики несколько раз нажимают на педаль тормоза и удерживают ее в нажатом положении во время всего осмотра.
Можно проверить гидропривод и без создания давления, но тогда осмотр будет не таким эффективным.
Проверка защитных колпачков колесного цилиндра
Для проверки защитных колпачков нужно снять тормозные барабаны, очистить детали; большая грязь снимается специальной жесткой щеткой, после чего колесные цилиндры протираются мягкой тряпкой для окончательного удаления остатков загрязнений.
Для того чтобы осмотреть внутренние полости колпачка, их нужно осторожно подцепить отверткой и сдвинуть с проточки, расположенной на корпусе цилиндра, после чего проверить проточку на отсутствие скопления в ней тормозной жидкости.
После осмотра все детали вернуть на место и продолжить проверку с противоположной стороны автомобиля.
Замена тормозной жидкости
Для замены тормозной жидкости в гидроприводе автомобиль предварительно устанавливают на подъемник или вывешивают и устанавливают на специальные опоры переднюю часть.
Перед заменой тормозной жидкости проводят полный осмотр системы гидропривода, заменяют все изношенные детали и устраняют выявленные неисправности, устанавливают на место тормозные барабаны, но колеса не надеваются.
В том случае, если замена тормозной жидкости проводят без предварительной проверки системы гидропривода, задние колеса можно оставить на месте.
При замене тормозной жидкости необходимо постоянно пополнять ее запас в бачке, контролируя, чтобы ее уровень постоянно превышал 10 мм; в этом случае старая тормозная жидкость постепенно заменится новой без осушения гидропривода.
