Для замера напряжения без съема генератора нужно завести автомобиль, включить фары и на 15 мин оставить двигатель работать на средних скоростях, после чего произвести замер напряжения между выходом «30» и «массой» генератора.
В норме оно должно составлять 13,6—14,6 В. В том случае, если показатели больше или меньше, требуется замена регулятора напряжения.
Исправность генератора проверяется с помощью специальных приборов – омметра или вольтметра.
Проверка снятого генератора
Для
Затем проверяют положительные диоды генератора. Для этого положительный конец измерительного прибора присоединяют к выходу «30», а второй – к болту крепежной системы выпрямительного блока генератора.
Показатель сопротивления, близкий к нулевой отметке, свидетельствует о выходе из строя одного из диодов.
Для того чтобы проверить конденсатор, его снимают с генератора и присоединяют к выводам соответствующие концы омметра. При рабочем состоянии конденсатора показываемое прибором сопротивление сначала должно уменьшиться, а затем начать возрастать.
Для проверки отрицательных диодов генератора необходимо присоединить положительный конец омметра к болту крепежной системы выпрямительного блока генератора, а отрицательный конец замкнуть на корпусе генератора.
При нормальной работе диодов показатели прибора будут отличаться от нуля (рис. 80).

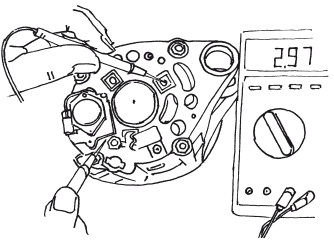

Рисунок 80. Проверка диодов генератора
Регулятор напряжения проверяют тоже после снятия его с генератора. Если в свободном состоянии щетки выступают из щеткодержателя на 5 мм и более, а при нажатии на них свободно и пружинисто двигаются в пазах, регулятор может эксплуатироваться дальше. При противоположных результатах требуется замена детали.
Для проверки работы регулятора напряжения используют вольтметр. Положительный вывод регулятора присоединяется к такому же выводу аккумулятора, второй замыкается на массе, вольтметр при этом должен показать напряжение на контактах щеточного узла; в противном случае элемент не работает и требуется замена регулятора.
Чтобы проверить состояние ротора генератора, один щуп измерительного прибора присоединяют к корпусу, а второй замыкают на контактном кольце ротора (рис. 81 а). Если прибор показывает наличие сопротивления, это является свидетельствуют об отсутствии замыкания в роторе и целостности его обмотки (рис. 81 б). В противном случае необходимо заменить деталь.
Рисунок 81.
В ходе диагностики генератора заменяют неисправные элементы системы: конденсатор, регулятор напряжения, ротор или статор.
Если проверка показала неисправность диода, необходимо полностью заменить выпрямительный блок генератора.
Типичные неисправности
Проблема – слабое напряжение в бортсети (напряжение под нагрузкой менее 13,6 В)
1. Проверить регулятор генератора, при необходимости заменить деталь.
2. Проверить ремень генератора, для чего нажать на него большим пальцем – прогиб ремня не должен превышать 1,5 см. Если ремень ослаб, отрегулировать его натяжение.
3. Проверить диодный мост в генераторе и контакт диодного моста с корпусом генератора. Если причина в выходе из строя диодов, заменить диодный мост.
4. Проверить место соединения обмотки с диодным мостом. При ослаблении прижима выводов обмотки или обрыве контакта необходимо припаять выводные кольца обмотки к диодному мосту и подтянуть гайки.
Инжекторный ремень длиннее карбюраторного, поэтому при покупке обязательно берите ремень, соответствующий вашему типу мотора.
Проблема – при работе двигателя контрольная лампа светится, батарея аккумулятора перезаряжается
Проверить регулятор напряжения. Вероятно, произошло короткое замыкание между массой и выводом «DF». Регулятор необходимо заменить новым.
Проблема – при работе двигателя контрольная лампа светится в полнакала или ярко горит, батарея аккумулятора разряжена
1. Проверить диоды питания обмотки возбуждения. Если они повреждены, необходимо заменить их или выпрямительный блок.
2. Проверить регулятор напряжения. При обнаружении неисправности заменить его новым.
3. Проверить обмотку статора. В случае ее короткого замыкания, обрыва или замыкания ее на массу статор генератора необходимо заменить.
4. Проверить выводы обмотки возбуждения. Возможно, произошла их отпайка от контактных колец. Выводы припаять или заменить ротор генератора.
5. Проверить исправность вентилей выпрямительного блока. В случае необходимости заменить выпрямительный блок новым.
6. Отрегулировать натяжение ремня в случае, если ремень привода генератора проскальзывает.
Проблема – контрольная лампа не горит как при включении зажигания, так и при работе двигателя, батарея аккумулятора разряжена, контрольные приборы работают
1. Проверить положительные вентили на короткое замыкание. При его обнаружении заменить выпрямительный блок.
