2. Проверить регулятор напряжение на наличие повреждений.
Вероятно, произошел обрыв между массой и выводом «DF». В этом случае следует заменить регулятор напряжения.
3. Проверить провод «КБ» и его соединения (от комбинации приборов до генератора).
В случае обнаружения обрыва в цепи между штекером «D» генератора и комбинацией приборов устранить неисправность.
4. Проверить выводы обмотки возбуждения. Если произошла их отпайка от контактных колец, выводы следует припаять или заменить ротор генератора новым.
5. Проверить провод от вывода «D» щеткодержателя. В случае отсоединения провод следует присоединить
6. Проверить щетки на зависание и износ. При необходимости произвести замену щеткодержателя со щетками.
7. Проверить контактные кольца. В случае окисления их следует протереть смоченной в бензине салфеткой.
8. Проверить контрольную лампу. Если она перегорела, заменить новой.
9. Проверить плотность прижима контактов патрона лампы к печатной плате. В случае необходимости подогнуть контакты патрона или заменить его новым.
Проблема – генератор слишком сильно шумит
1. Возможно, произошло замыкание обмотки статора на массу или межвитковое замыкание. В этом случае статор следует заменить.
2. Проверить подшипники генератора. В случае обнаружения повреждений заменить переднюю крышку с подшипником или задний подшипник.
3. Проверить вентиляторы генератора. В случае обнаружения короткого замыкания в одном из них необходимо заменить выпрямительный блок.
Стартер
Проверка технического состояния стартера
Рабочее состояние стартера проверяется при помощи омметра. Для проведения диагностики стартер снимают с автомобиля, тщательно очищают его от внешнего загрязнения, после чего приступают к замерам.

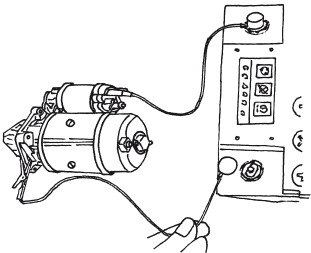

Рисунок 82. Проверка втягивающего реле
Чтобы проверить исправное состояние втягивающего реле, корпус стартера подключают к отрицательному выводу аккумулятора, а вывод втягивающего реле «50» – к положительному выводу аккумуляторной батареи (рис. 82).
Если при этом раздастся характерный щелчок, а в окне передней крышки появится шестерня привода, выдвинутая якорем стартера, реле исправно. Чтобы проверить состояние обмотки якоря, нужно открыть заднюю крышку стартера и отсоединить щеточный узел; после этого один конец омметра замкнуть на корпусе стартера, а другой соединить сначала с одним выводом обмотки, а затем – с другим. Показание сопротивления на уровне 10 кОм и больше говорит об отсутствии замыкания (рис. 83).

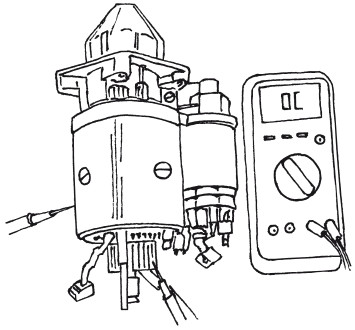

Рисунок 83. Проверка на отсутствие замыкания
Для проверки обмотки на обрыв омметр присоединяют к двум выводам обмотки стартера, при этом стремление стрелки к бесконечности говорит о произошедшем обрыве обмотки (рис. 84).

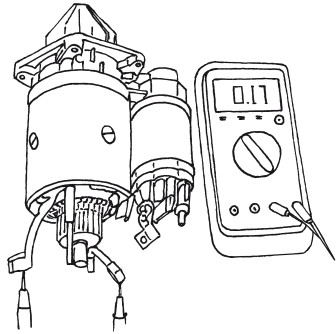

Рисунок 84. Проверка на отсутствие
При диагностике необходимо проверить стартер на отсутствие замыкания обмоток якоря на массу; для этого один конец омметра присоединяют к корпусу стартера, а второй замыкают попеременно на каждой из контактных пластин якоря.
Если прибор показывает сопротивление на уровне 10 кОм и больше, можно говорить об отсутствии замыкания на обмотках якоря (рис. 85).

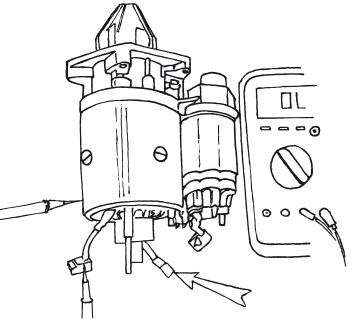

Рисунок 85. Проверка обмоток якоря
Снятие и установка стартера
Для снятия и установки стартера автомобиль поднимают на эстакаду или ставят на смотровую яму, колеса закрепляют.
После этого отворачивают гайку отрицательного выхода аккумулятора (рис. 86 а) и отсоединяют провод. В случае установки на автомобиле инжекторного двигателя требуется дополнительно снять грязезащитный щиток. Затем следует отвинтить нижний болт крепления щитка стартера (для этого потребуется торцовый ключ с удлинителем) (рис. 86 б) и болты, прикрепляющие стартер к картеру, после чего сдвинуть деталь вперед.

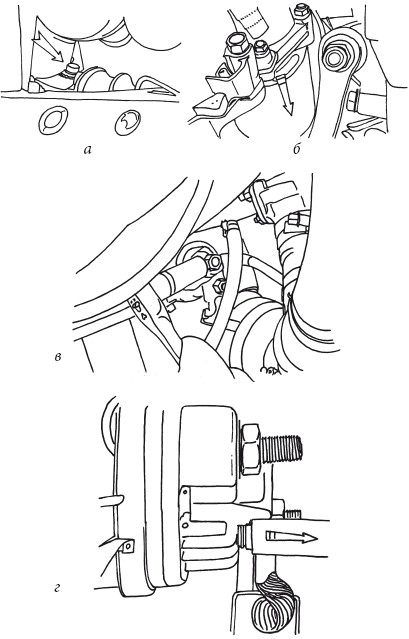

Рисунок 86. Снятие стартера
На следующем этапе нужно снять наконечник провода, идущего от стартера к положительному выходу аккумулятора (рис. 86 в), для этого отворачивают гайку крепления и снимают наконечник с болта.
Затем отсоединяют провод, идущий от вывода «50» втягивающего реле стартера, после чего стартер можно вынуть, сдвигая его в сторону перегородки моторного отсека (рис. 86 г). После проверки деталь устанавливают обратно.
При инжекторном двигателе для извлечения стартера потребуется снять две растяжки впускного трубопровода, отвернуть две гайки крепления щитка и вынуть деталь. На ВАЗах с карбюраторным типом двигателя отсоединяют и снмают воздухозаборник и воздушный фильтр, после чего отсоединяют и снимают щиток стартера.
Типичные неисправности
Проблема – при включении стартера не начинает вращаться якорь, втягивающее реле не срабатывает
1. Проверить зарядку аккумулятора, при слабом напряжении провести зарядку.
2. Проверить соединение выводов аккумулятора с клеммами подходящих к нему проводов, зачистить от следов окисления, подтянуть крепления, покрыть соответствующей пластичной смазкой, предохраняющей клеммы и провода от окисления.
3. Осмотреть замок зажигания. Если он неисправен, цепь между контактами «30» и «50» будет разомкнута. Если замыкание контактов подтвердило, что причина неполадок в замке зажигания, нужно проверить места крепления, при необходимости зачистить провода от следов окисления, проверить и заменить контактную пластину. Если после этого замок не начнет работать, его нужно сменить на новый.
