и Этаж вниз

позволяют перемещаться вертикально в пространстве трехмерной сцены. Есть возможность плавного перемещения, для чего необходимо нажать одну из указанных кнопок, удерживая клавишу Ctrl.

Чтобы вызвать окно с настройками параметров перемещения по трехмерной сцене (рис. 1.111), щелкните правой кнопкой мыши на одной из кнопок Этаж наверх или Этаж вниз. В окне Наблюдение устанавливаются настройки, касающиеся

трехмерного наблюдения и перемещения; для вертикального перемещения можно задать величину смещения при разовом вызове любой из названных команд (область Лифты, поле Высота ступени). Можно также точно задать положение наблюдателя в пространстве (поле Абсолютная высота области Положение наблюдателя).

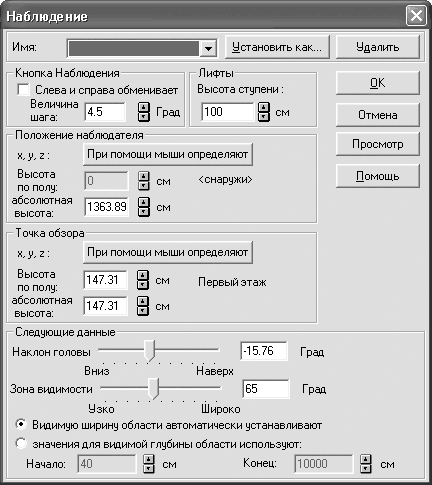

Рис. 1.111. Окно настройки параметров наблюдения и перемещения по трехмерной сцене

Примечание

Окно Наблюдение можно также вызвать в режиме дизайна с помощью команды меню Опции -> Наблюдение.

Каталог текстур, материалов и объектов

После перехода в режим дизайна главная горизонтальная панель инструментов изменяется. Некоторые кнопки, управляющие отображением вспомогательных линий, размеров, текста и прочих элементов на чертеже, становятся неактивными, справа вместо кнопки 3D-окно просмотра вкл./выкл. появляется кнопка Каталог вкл./выкл.

Она управляет видимостью окна каталога текстур и объектов программы ArCon. Нажмите ее, чтобы открыть окно каталога (рис. 1.112).

Рис. 1.112. Каталог текстур и объектов

Каталог объектов, текстур и материалов содержит полный перечень трехмерных объектов для интерьера и экстерьера, которые можно добавить в трехмерную сцену, а также перечень текстур и материалов, назначаемых объектам или архитектурным элементам.

По умолчанию каталог объектов дизайна и текстур располагается в правой части окна программы, но его можно переместить к любой из сторон клиентской области окна трехмерного представления. Для изменения положения каталога перетащите его с помощью кнопки мыши за заголовок к нужной стороне окна программы.

В структуру каталога входит меню и панель инструментов. На последней содержатся следующие кнопки.

• Вышестоящий каталог

– ее нажатие перемещает на уровень выше в иерархии папок и объектов каталога.

• Детали

– если эта кнопка нажата, структура каталога отображается в окне в виде списка с маленькими значками. Управлять отображением данных в каталоге можно также с помощью команды меню Вид -> Подробно.

• Применить фильтры

– запускает фильтры сортировки по каталогу, в результате чего в окне каталога текстур и объектов остаются только отвечающие заданным условиям фильтра (поиска). Фильтры можно также запустить, выполнив команду Вид -> Фильтры применяют.

В обычном состоянии кнопка Применить

фильтры неактивна, так как по умолчанию в системе не настроен ни один фильтр. Чтобы настроить фильтр сортировки, выполните команду меню каталога объектов и текстур Вид -> Фильтры определяют. Появится окно Фильтр. Справа в нем находится список групп настроек из двух элементов – Габариты и Свойства. При выборе пункта Габариты справа в окне Фильтр появляется одноименная вкладка с набором элементов управления, позволяющим настраивать максимально и минимально допустимые габариты сортируемых объектов. Все объекты, хотя бы один габаритный размер которых больше или меньше заданного диапазона, будут исключены из списка отображения каталога.

Элемент Свойства открывает доступ к другой вкладке, где объекты сортируются по наименованию. Маска поиска вводится в поле Обозначение. Если в поле Обозначение, а также в текстовых полях на вкладке Габариты ничего не введено, считается, что фильтр не задан, и в каталоге отображаются все объекты.

Следующие кнопки – это переключатель, отвечающий за то, какие именно из составляющих каталога отображаются в его окне.

• Объекты

– объекты интерьера и экстерьера, собранные в базе данных программы. Эта кнопка нажата по умолчанию.

• Группы

– при ее нажатии в окне каталога отобразятся все сформированные в трехмерной сцене группы объектов.

• Текстура

– открывает доступ к текстурам программы.

• Загруженная текстура

– загруженные пользователем графические файлы, которые могут быть использованы в качестве текстур.

• Материал

– материалы программы ArCon.

• Двери

– в этом разделе каталога содержатся модели различных типов дверей, которые можно добавлять в проект в режиме дизайна. Перечень дверей дублирует команды вариантной кнопки для построения дверей, доступной в режиме конструирования.

• Окна

– раздел, открывающийся с помощью данной кнопки, содержит типы окон, доступных в режиме конструирования.

• Мансардное окно

– в режиме дизайна можно добавлять в проект мансардные окна.

Функционал всех перечисленных кнопок-переключателей дублируется пунктами меню Каталог.

Чтобы добавить объект в трехмерную сцену, нужно перетащить его с помощью кнопки мыши из окна каталога объектов и текстур.

В данной главе вы ознакомились с системой ArCon 2005.02. Она предназначена для автоматизации проектных работ при строительстве и дизайне. Данная программа не отличается сложным функционалом, свойственным другим дизайнерским или CAD-системам. Она проста в освоении и использовании и удовлетворяет требованиям небольших фирм, занимающихся дизайном или проектированием.
