Металлические корпуса электроплит (стационарных) зануляются, для чего от квартирного щитка прокладывается отдельный проводник сечением, равным сечению фазного провода. Этот проводник присоединяется к нулевому защитному проводнику питающей сети перед счетчиком.
В проводниках, обеспечивающих защитное заземление или зануление, не должно быть предохранителей и выключателей. В противном случае при срабатывании защиты все приборы, включенные в данную групповую линию, окажутся под опасным потенциалом сети.
Потолочные светильники подвешиваются на специальных металлических крюках, укрепленных в отверстиях перекрытий (рис. 5) и изолируются от этих крюков пластмассовой трубкой.

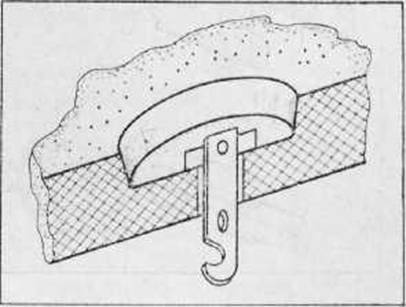

Рис. 5. Крюк для подвески к плите перекрытия светильников массой до 5 кг
В эксплуатации сейчас имеются патроны для ламп накаливания как с токоведущей винтовой гильзой (устаревшая конструкция), так и с изолированной. В целях электробезопасности токоведущие гильзы должны быть присоединены к нулевому (заземленному) проводу, центральный пружинящий контакт патрона – к фазному проводу. Патроны с изолированной гильзой в этом отношении безопаснее, так как цоколь ввертываемой в них лампы окажется под напряжением только после того, как он будетутоплен в изоляционный корпус патрона.
При открытой электропроводке провода закрепляют непосредственно на поверхности стен, потолков, балок, а также на изоляторах, в металлических, пластмассовых трубах, в коробах, в электротехнических плинтусах и т. и.
Открытую электропроводку, располагаемую на поверхности бетонных, кирпичных или оштукатуренных деревянных стен, в частности оклеенных обоями, выполняют плоскими проводами марок АППВ, ППВ, АППР, защищенными проводами или легкими небронированными кабелями. Для этого сверлят по разметке или пробивают в стене отверстия диаметром 10 мм, в которые вмазывают скобки (полоски из жести шириной 8—10 мм). Скобки могут крепиться и при помощи дюбелей.
Расстояния между точками крепления провода вдоль его оси не должны быть больше 400 мм, при креплении гвоздями (на деревянной стене) – 250–300 мм. 15 местах пересечения проводов отверстия под скобку сверлят на расстоянии 50 мм от центра пересечения.
Ответвительные коробки крепятся на деревянном основании шурупами, на несгораемом – пластмассовыми дюбелями с шурупами или на клею. Допускается вариант без крепления коробки, которая в этом случае будет удерживаться проводами.
Провода, обрезанные с небольшим запасом под соответствующие участки линий, перед монтажом выправляют, протягивая их 2–3 раза через тряпку, зажатую в ладони. Затем отрезки проводов по предварительной разметке закрепляются на бетонной или кирпичной стене вмазанными в основание металлическими скобками, которые изгибаются, обжимают провод (рис. 6). Под скобками провода защищают слоем изоляционной ленты.

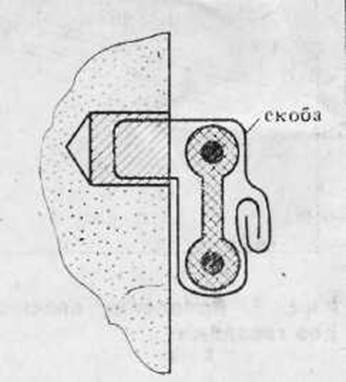

Рис. 6. Крепление плоских проводов металлическими скобами
На деревянном основании провода крепятся гвоздями диаметром 1,5–1,7 мм и длиной 20–25 мм со шляпкой 3 мм. Гвозди сначала забиваются примерно на 3/4 длины, а затем при помощи оправки (рис. 7) – до касания шляпкой перемычки провода. Для удобства на

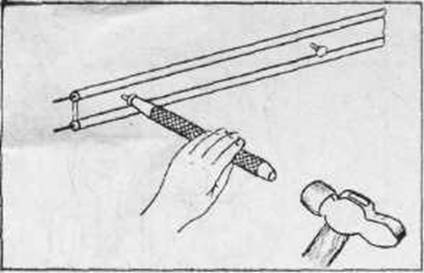

Рис.7. Крепление плоских проводов гвоздями
В месте пересечения проводов на один из них подматываются 1–2 слоя изоляционной ленты научастке длиной 25–30 мм.
Провода вместах пересечения с трубами вводятся в изоляционные трубки, и утапливаются ввырубленные в стене бороздки. Изоляционные трубки надеваются на провода и в местах их прохода через стены.
В местах изгиба (поворота) электропроводкиразделительное основание провода (перемычка) вырезается на длину 70–80 мм (рис. 8). Удобно это сделать ножницами, боковыми кусачками или ножом.

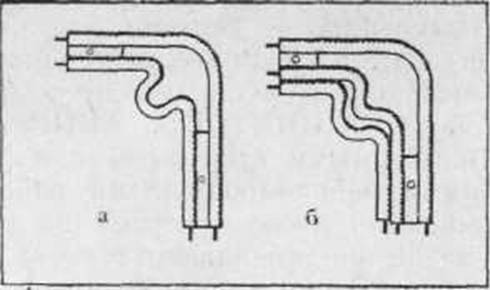

Рис. 8. Изгиб проводов: а – двухжильного; б – трехжильного
Концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом в 65–75 мм, что обеспечит возможность повторного соединения жил и удобнойзамены розетки, выключателя.
В коробку провода вводятся так, чтобы вырезанный в нихучасток разделительного основания не выходил из коробки (см. рис. 3). Жилы проводов соединяются в коробках, оголенные концы жил изолируются липкой лентой, которая обматывается в несколько слоев внахлест без щелей для обеспечения надежной электрической изоляции и защиты жилы провода от окисления.
Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50 мм от коробки. Коробка закрывается крышкой.
При открытой проводке выключатели и розетки защищенного исполнения устанавливают на прикрепленных к стене деревянных или пластмассовых подрозетниках диаметром на 8—10 мм больше устанавливаемого на нем устройства.
Технология прокладки электропроводки с защищенными проводами а кабелями практически не отличается от прокладки проводки с плоскими проводами. Различие лишь в способах крепления токопроводящих жил. Легкие небронированные кабели с двумя жилами крепятся к основанию металлическими скобками с одной лапкой или скобками с пряжками, а два-три параллельно идущих кабеля – скобками с двумя лапками. На бетонном или кирпичном основании скобки фиксируются шурупами, ввинчиваемыми в распорные дюбели или в металлические спирали, вмазанные в основание. На дереве скобки удерживают шурупами. Способы крепления кабелей приведены на рис. 9.

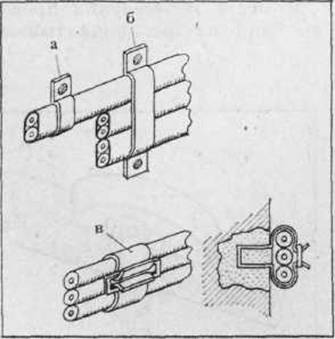

Рис. 9. Крепление кабелей различными скобами:
а – с одной лапкой; б – с двумя лапками; в – спряжкой
Расстояние между точками крепления кабеля не более 500 мм. в местах изменения направления кабеля радиус его изгиба должен быть не менее 10 диаметров. Первая скобка располагается в 10–15 мм от начала изгиба.
Проходы кабеля через деревянные стены выполняются в отрезках металлических труб, в несгораемых стенах – в пластмассовых трубках или втулках.
