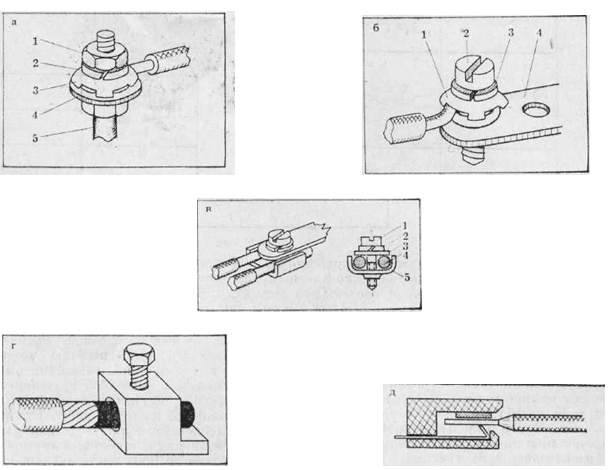

Рис. 14. Основные типы контактных соединений: а – соединение однопроволочной жилы со штыревым выводом (1 – гайка; 2 – пружинная шайба; 3 – шайба-звездочка: 4 – стальная шайба; 5 – штыревой вывод); б – соединение однопроволочной жилы с плоским выводом (1 – шайба-звездочка; 2 – винт; 3 – пружинная шайба; 4 – плоский вывод); в – контактный зажим для присоединения алюминиевых жил (1 – винт; 2 – пружинная шайба: 3 – шайба или основание контактного зажима; 4 – провод; 5 – скоба, ограничивающая

растекание япю миниевой жилы); г – соединение жилы с гнездопым выводом; д – безвинтовой контактный пружинящий зажим

С конца провода, подготавливаемого для изгибания в кольцо, срезают изоляцию на длине, равной трем диаметрам винта плюс 2–3 мм. Чтобы отдельные проволочки многопроволочной жилы не расходились, их спивают в плотный жгутик. Жилы зачищают мелкой наждачной бумагой, смазанной вазелином. Подготовленный конец жилы круглогубцами (или пассатижами на круглой оправке) изгибают в кольцо с диаметром отверстия, соответствующим винту. Изгибкольца на винтовом зажиме должен быть направлен по часовой стрелке. Зажимной винт или гайку затягивают до полного сжатия пружинной шайбы и дожимают еще примерно на половину оборота.

Большинство унифицированных установочных изделий рассчитано на винтовое соединение втычного типа, при котором прямой конец жилы вводится в зажим без формирования кольца. В светильниках с люминесцентными лампами соединения проводов с патронами ламп и стартеров выполнены в виде безвинтовых зажимов – пружинящих пластин из высококачественной бронзы. Попытка вытянуть провод из такого зажима может привести к поломке зажима. Для освобождении провода вставляют в зажим тонкую отвертку или стальную спицу, которая отожмет пружину и освободит провод.

В резьбовых патронах для ламп накаливания, патронах для люминесцентных ламп и стартеров, проходных и встроенных малогабаритных выключателях контактные зажимы рассчитаны на присоединение только медных проводов.

Соединение проводов пайкой. Подобное соединение обеспечивает долговечный контакт с отличной проводимостью. Кроме проводов, пайка применяетсядля соединений выводов электроэлементов в олектрооытовых приборах и особенно широко – в радиоэлектронной аппаратуре. Для соединений, подвергающихся механическим воздействиям или нагреву, пайка не применяется.

Для пайки и лужения жил обычно применяют оловянно-свинцовый припой ПОС-30 или ПОС-40. Цифры соответствуют содержанию олова в процентах (но массе). Температура плавления этих припоев 255° С и 234° С соответственно. В качестве флюса для пайки и лужения медных жил применяют канифоль, которую удобно использовать в виде 20 %-ного спиртового раствора (по объему). Флюс наносится на жилы кисточкой.

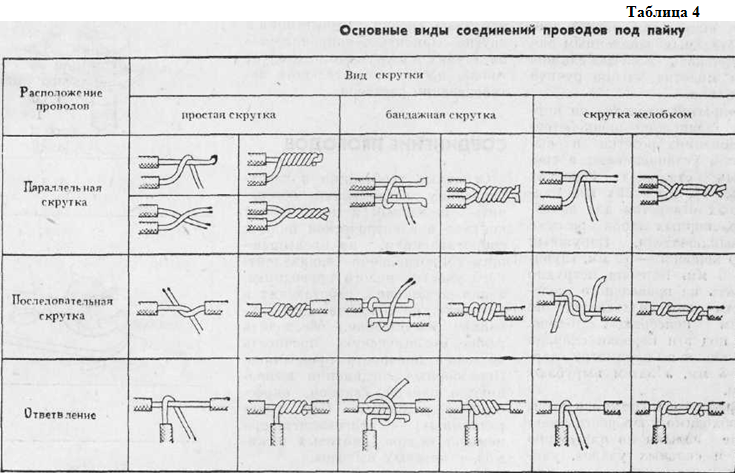

Перед пайкой жилы зачищают мелкой наждачной бумагой до блеска, залуживают и закрепляют между собой. Основные виды соединении проводов под пайку показаны в таблице 4 и на рис. 15.

Рис. 15. Соединение многопроволочных жил

Вид соединения выбирается в зависимости от материала жилы, ее сечения и др. При пайке алюминиевых жил рациональна скрутка желобком, в котором подслоем расплавленного припоя легче защищать жилы от оксидной пленки. Бандажная скрутка удобна для жил больших сечений, которые свить между собой трудно. В последнем

случае удобно применить и совмещение бандажной скрутки с формированием желобка. Для бандажа берется медная проволока диаметром 0,6–1,5 мм, но не больше диаметра паяемых жил. Бандажная проволока залуживается, как и каждая подготовленная для пайки жила, в отдельности.

На пайку одной скрутки припоя потребуется больше, чем способно донести жало паяльника. Поэтому кончик палочки припоя подносят непосредственно к жалу паяльника, прогревающего скрутку, чтобы припой, расплавляясь, затекал в скрутку. Количества припоя будет достаточно, если он обволакивает скрутку так, что витки бандажа или скрутки просматриваются из-под слоя припоя.

После пайки остатки канифоли удаляют ватным тампоном, смоченным в ацетоне.

Оксидную пленку, препятствующую папке алюминиевых жил, необходимо разрушать в процессе каики. Предварительное залуживание облегчает пайку алюминиевых жил. Его проводят расплавленным припоем под слоем швейного масла или расплавленной канифоли с добавлением в расплав стальных опилок. Опилки под нажимом жала паяльника, «натирающего» жилу, разрушают пленку, обеспечивая хорошее залуживание. Предварительная зачистка алюминиевой жилы наждачной бумагой, обильно смазанной вазелином, также упрощает залужпвание: вазелин, оставаясь на жиле, изолирует зачищенные места от кислорода воздуха. Пайку залужепной жилы ведут аналогично пайке медных проводов.

Соединение проводов сваркой.Наиболее простой способ сварки алюминиевых жил сечением до 10 мм2 и медных – до 4 мм2 – контактный разогрев их концов угольным электродом до образования расплавленного шарика. Нагрев происходит в точке соприкосновения электрода и жилы. Концы свариваемых жил и электрод подключают к вторичной обмотке трансформатора мощностью не менее 0,5 кВА и выходным напряжением 6—10 В. Для сварки можно применить лабораторный девятиамперный автотрансформатор (ЛATP), сняв с него регулирующий напряжение ползунок и намотав поверх сетевой обмотки вторичную обмотку, которую нужно изолировать от сетевой несколькими слоями бумаги от крафт-пакетов и поверх нее несколькими слоями лакоткани или изоляционной ленты с хлопчатобумажной основой.

Трансформатор несложно намотать и самостоятельно. Для него потребуется Ш-образное трансформаторное железо с сечением магнитопровода S не менее 25 см2. Число витков обмоток первичной Wi и вторичной Wj определяется:

Например, для напряжения сети Ui=220 В и сечения магнитопровода S=30 см2 первичная обмотка должна иметь 293 витка, а для выходного напряжения в 10 В вторичная обмотка – 13 витков. Первичная обмотка наматывается проводом диаметром 0,8–1 мм, вторичная может быть намотана в несколько проводов параллельно, например в три провода диаметром по 3 мм. Главное, чтобы общее сечение проводов вторичной обмотки было не меньше 15–20 мм2.

Для электрода годится угольная щетка от коллекторного электродвигателя или графитовый вкладыш от троллейбусной штанги. На рабочей плоскости электрода вырезается ножом небольшая лунка, в которую засыпается флюс и где формируется на свариваемых жилах расплавленный шарик. Вариант конструкции зажимов для электрода и свариваемых жил показан на рис. 16. Можно работать и раздельными зажимами, но связанными в одну конструкцию. Однако при этом потребуется помощник для выключения трансформатора.

<
