При открытой электропроводке выключатели и розетки устанавливаются на деревянных подрозетниках и крепятся к ним двумя шурупами. Удобно пользоваться выключателем с вмонтированной в его корпус неоновой лампочкой, позволяющей находить выключатель в темноте. Вмонтировать неоновую лампочку можно практически в любой тип выключателя. К выводам лампочки подпаиваются отрезки изолированного провода, которые последовательно с гасящим сопротивлением (резистор R = 1–5 МОм) подсоединяются к выводам выключателя (рис. 21). Лампочку можно расположить непосредственно у крышки выключателя в любом свободном месте или под клавишей. Если крышка выключателя из непросвечивающего материала, в ней нужно просверлить отверстие диаметром 5–6 мм, в которое

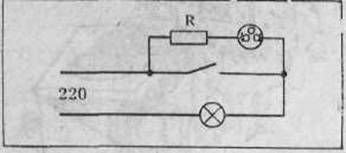

Рис. 21. Включение неоновой лампочки в цепь выключателя
Неприятно, когда на обоях около выключателя появляются пятна от рук. Этого можно избежать, если между крышкой выключателя и обоями проложить тонкую (1–1,5 мм) пластинку из оргстекла с отверстием под механизм выключателя. Размер пластинки приблизительно 130х180 мм.
Резьбовые патроны. Из всей группы установочных устройств резьбовые патроны работают в наиболее тяжелых тепловых режимах. Их нагрев может достигать 200° С и более, что приводит к ускоренному выходу из строя.
Для ламп накаливания с диаметром резьбы на цоколе 14 мм предназначен патрон типа Е14, на лампы с резьбой 27 мм рассчитана серия Е27, в которую входят прямой подвесной патрон, патрон с резьбовыми кольцами для крепления рассеивателя, потолочный патрон с фланцем и настенный патрон с наклонным фланцем. Корпуса патронов для работы в условиях повышенной температуры (для Е14 – более 110°, для Е27 – более 140° С) выполняются из керамики или жаростойкой пластмассы. Обычно такая температура создается при применении ламп с верхними значениями мощности внутри небольших закрытых плафонов.
Основной причиной повреждения патронов является плохой контакт либо зажимов провода, либо лампы с контактным лепестком патрона (часто возникающая в контактном соединении искра повреждает лепесток). Чтобы снять патрон с трубки светильника, нужно его разобрать на месте, отсоединить провода, ослабить стопорный винт внутри корпуса (в резьбе донышка) или отвернуть контргайку с резьбовой трубки. Без этих операций попытка отвернуть патрон приводит к порче резьбы на трубке или поломке патрона.
Предохранители. Предохранители с плавкими вставками состоят из пустотелого керамического корпуса с резьбой на цоколе и сменной трубчатой вставки, в которую впаяна тонкая проволочка. Автоматические предохранители (рис. 22) и автоматические выключатели содержат электромагнитный расцепитель, защищающий сеть от коротких замыканий, и биметаллический расцепитель – от длительных перегрузок по току.

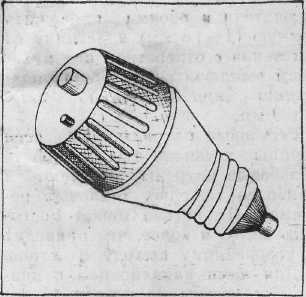

Рис. 22. Автоматический предохранитель
Автоматические резьбовые предохранители применяются в старых домах для замены плавких предохранителей. В новых домах на групповых щитках устанавливают автоматические выключатели. Устройства защиты всех типов самостоятельно ремонтировать и регулировать запрещается. Они опломбированы на заводе. При сгорании плавкой вставки ее можно заменить только на вставку заводского производства. Применение «жучков на пробках» – гарантия пожара.
БЫТОВЫЕ ЭЛЕКТРОПРИБОРЫ
Приобретая новый электроприбор, прежде всего следует оценить его с позиций надежности, экономичности, возможностей конструкции, чтобы выбрать ту модель, которая с наибольшей пользой, длительное время морально не старея,
Но как бы тщательно вы не выбрали себе электрического помощника, рано или поздно он выйдет из строя. Не спешите, однако, выбрасывать неисправный электроприбор. Во-первых, не всегда в магазине найдется ему замена, а во-вторых, поломка может оказаться не очень сложной и вам удастся исправить ее своими руками. Прежде всего следует определить причину поломки.
Дефектный элемент в неисправном приборе может быть выявлен по внешним проявлениям прибора (например, перегрев обмотки двигателя в вентиляторе, недостаточный нагрев конфорки электроплиты), путем осмотра (ослабление контактного зажима, износ коллектора двигателя в пылесосе и т. п.) и, наконец, электрическими измерениями (пробой изоляции между токонесущим элементом и корпусом прибора, обрыв в шнуре питания и др.). В большинстве случаев целесообразно совмещать эти методы поиска, начиная с выяснения возможных причин неисправности и внешнего осмотра.
Не все возникшие дефекты немедленно «сигнализируют» о себе внешним проявлением. Такие дефекты (износ коллекторных щеток, трещина в резиновой трубке внутри корпуса стиральной машины, засорение смазки подшипников и т. п.), если их не обнаружить вовремя, со временем обязательно приведут к поломке, которая по всегда может быть устранена даже в условиях ремонтной мастерской. Выявить подобные дефекты можно при профилактическом осмотре прибора. Поэтому при любом самом простом ремонте, требующем вскрытия корпуса прибора, всегда будет оправдан осмотр всех его элементов и проверка контактных соединений. Профилактика – реальное продление жизни прибора. Этому способствует также «щадящий» режим эксплуатации (уменьшение нагрузки, сокращение времени непрерывной работы, в отдельных случаях – снижение питающего напряжения и т. п.).
Электрические плитки. Номинальная мощность выпускаемых промышленностью одноконфорочных электроплиток – 800, 1000, 1200 и 1500 Вт, двухконфорочных – 1600, 1800, 2000 и 2200 Вт. По конструкции различают три типа конфорок: с корпусом, штампованным из листовой стали, с литым чугунным корпусом, с трубчатыми электронагревателями (ТЭНами).
Тип конфорки, устройство регулирования мощности – основные элементы, определяющие эксплуатационные характеристики электроплиток. Время разогрева конфорок с ТЭНами 3–4 мин, их КПД – 70 %, температура нагрева поверхности – 650–700° С, средний ресурс – 5 тыс. ч. Соответствующие характеристики штампованных конфорок: 15 мин; 55 %; 450–500 °C, 2–3 тыс. ч. Характеристики чугунных конфорок занимают промежуточные значения. Наиболее совершенными являются плитки с ТЭНами. Нагревающаяся поверхность ТЭНа – трубка из тонкого металла, благодаря чему она нагревается очень быстро, а передача теплоты происходит в основном в результате излучения. Кроме того, ТЭНы (в отличие от чугунных конфорок) не трескаются при попадании воды на их раскаленную поверхность. ТЭНы в электроплитках применяются двухконцовые односпиральные с диаметром трубок 7,4—10 мм и одноконцовые двухспиральные с диаметром 16 мм. Конструкция наиболее распространенных конфорок приведена на рис. 23.
Рис. 23. Конфорки электроплиток: а – чугунная; б – с двухконцовым ТЭНом; в – с двумя двухконцовыми ТЭНами; г – с одноконцовым ТЭНом
Для обеспечения рационального нагрева в плитки встраиваются регуляторы мощности. Схема переключения спиралей двухспиральной конфорки четырехпозицпонным кулачковым переключателем приведена на рис. 24. В электроплитках с ТЭНами обычно применяют бесступенчатую регулировку мощности. Мощность регулируется в пределах 15—100 % номинального значения.
