Благодаря триумфу, связанному с переменным током, в десятилетие блеска своего гения Тесла имел достаточно финансовых возможностей, чтобы целиком погрузиться в исследования, для которых ему требовалось доработать используемые им инструменты и прототипы. Чтобы добиться очень высоких значений мощности — порядка нескольких мегаватт, — он разработал знаменитую катушку, носящую его имя. Это высокочастотный резонансный трансформатор, быстро ставший незаменимым устройством во всех научных лабораториях, так как он позволяет усилить слабые волны простейшей цепи Герца и выдерживает токи практически любого напряжения.
Тесла разработал разные модели, испытывая много всяких конфигураций. Обычно катушки Теслы вырабатывают ток радиочастот очень высокого напряжения, и благодаря этому в воздухе

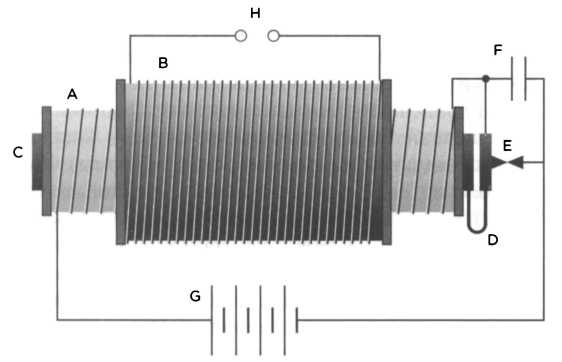

Катушка Румкорфа состоит из двух обмоток с сердечником из мягкой стали (С): первичная (А) обмотка из толстой изолированной проволоки состоит из всего лишь нескольких десятков витков, вторичная (В) — из очень тонкой, покрытой хорошим изолятором проволоки, имеет сотни и даже тысячи витков. Для работы с постоянным током катушка сделана как электромагнит, использующий электрический контакт (Е), закрепленный на металлическом ярме (D); контакт расположен с торца сердечника. Е включен последовательно с А. Когда на обмотку А подается постоянный ток, сердечник притягивает ярмо D. Контакт Е размыкается, ток перестает проходить по А, сердечник перестает притягивать D. Тогда ток от источника постоянного тока (G) снова начинает проходить по А, и так процесс запускается много раз. Ток становится пульсирующим, действует как переменный и индуцирует пульсирующий ток в обмотке В. Напряжение этого тока может составлять несколько сотен или тысяч вольт и зависит от соотношения количества витков на двух обмотках. Далее это напряжение подается на два контакта разрядника (Н). Первичная катушка и подключенный к ней последовательно контакт образуют подобие осциллятора, генерирующего импульсы постоянного тока на частоте, зависящей от механических характеристик электрического контакта (ярма, его упругости и так далее), но всегда равной нескольким десяткам импульсов в секунду. Каждый раз при размыкании Е образуются искры, становящиеся со временем причиной износа, поэтому параллельно добавляют конденсатор (F), функция которого заключается в устранении этих искр.
В первых устройствах использовался разрядник (по- английски spark-gap), состоящий из двух противопоставленных, как правило сферических электродов: между ними образовывался разряд при подаче на них напряжения, которое начинало превышать определенную величину электрической прочности воздуха, соответствующую расстоянию между электродами.
Искра вылетает из разрядника с очень высоким напряжением, порядка нескольких тысяч вольт (хотя данная величина зависит от степени разведения электродов), поэтому для питания контура необходим источник с высоким напряжением. В эпоху, когда Тесла разрабатывал первые катушки, единственным имеющимся источником высокого напряжения была индукционная катушка Румкорфа — предшественница современных трансформаторов, генерирующая высокое напряжение и пульсирующий ток от исходного постоянного тока. Эту катушку придумал в 1851 году французский инженер немецкого происхождения Генрих Даниэль Румкорф (1803-1877), хотя тогда переменный ток практически не использовался.
Первая часть катушки Теслы состоит из обычных элементов катушки Румкорфа (см. рисунок 7). Питание идет от основного источника постоянного тока (G), а вторичная обмотка (S) подключена к двум конденсаторам высокого напряжения (С). Стойки разрядника (А В) располагаются параллельно катушке перед конденсаторами, а контакты разрядника — металлические шарики диаметром меньше 3 см (хотя Тесла использовал для разрядников разные материалы и формы). Конденсаторы состоят из подвижных пластин, опущенных в масло. Чем меньше пластины, тем больше генерируемая частота первых
РИС. 7 Схема катушки Теслы.
С этого места начинается то, что считается непосредственно катушкой Теслы. Конденсаторы катушки Румкорфа соединены с цепью из двух обмоток (р), разделенных разрядником (b) и разделителем из твердого каучука. Каждая из обмоток выполнена из 20 витков проволоки, покрытой изолятором из каучуковых трубок толщиной 3 мм. Напротив обмоток первичной цепи находится вторичная обмотка (s), значительно более длинная, чем другие. Она состоит из 300 витков металлической проволоки, покрытой шелком и обернутой каучуковой трубкой, а концы ее вставлены в стеклянные трубки. К ним подключены электроды (К), в последующих моделях замененные тороидом, который часто идентифицируют с катушкой Теслы (см. рисунок 8 на следующей странице).
В позднейших устройствах катушка Румкорфа не использовалась, питание шло от высокочастотных трансформаторов с применением нескольких конденсаторов из бутылочного стекла, погруженных в масло, чтобы избежать потерь от разрядов. В отличие от обычных трансформаторов, в которых увеличение напряжения ограничено соотношением количества витков на первичной и вторичной обмотках, в катушке Теслы напряжение пропорционально квадратному корню соотношения первичной и вторичной индуктивности в связи с применением электрического резонанса.

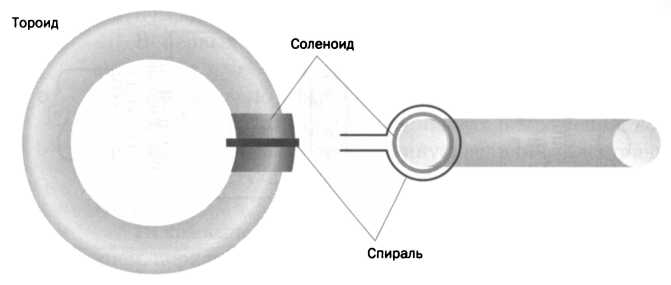

РИС. 8
Идея о том, что необходимо погрузить высоковольтную установку в масло для изоляции, быстро распространилась и стала универсальной системой изоляции для всех аппаратов высокого напряжения. Для уменьшения сопротивления обмоток, значение которого увеличивается вместе с частотой до такой степени, что может стать сильным ограничивающим фактором для высоких частот, Тесла использовал закрученные проводники с двумя отдельными изолированными проводами. Ему постоянно не хватало времени запатентовать свои аппараты и методы, так что и эта находка распространилась, не предоставив своему создателю никаких выгод, а через несколько лет уже другие люди стали ее продавать. Скрученный провод сегодня известен как литцендрат.
Тесла разработал несколько катушек: одни — большие для высокого напряжения, другие (новые конфигурации катушек) были сделаны специально для распространения токов и колебаний по окружающей среде от одной точки в пространстве до другой, находящейся далеко. Были и катушки, принимающие передаваемые сигналы. Использование катушек в качестве передающих и принимающих устройств стало отправной точкой для исследований возможности радиопередач. В начале 1890-х годов Тесла смог создать устройства для генерирования и улавливания радиоволн, хотя это достижение обычно связывают с именем Гульельмо Маркони (1874-1937).
Катушки Теслы для передачи сигнала на расстоянии стали прообразом первых беспроводных радиоаппаратов — искровых передатчиков. Искры, возникающие на электродах катушек Теслы, создают короткий импульс радиочастоты (РЧ) из-за самоколеблющегося разряда, который вызывается при накоплении заряда конденсатором. В искровых беспроводных передатчиках вторичная обмотка подключена к длинному проводу, подвешенному в воздухе и используемому как передающая антенна. Электрические характеристики (индуктивность и емкость) вторичной обмотки и антенны определяют частоту испускания сигнала искровым передатчиком.
