Восстановительные и модернизационные работы обошлись в 41 млрд рублей. Сумма внушительная. (Для сравнения: достройка и запуск в октябре 2012 года ангарского долгостроя, Богучанской ГЭС, которая пока на полную мощность 3000 МВт не вышла, обошлись примерно в 90 млрд рублей.) Но, как оказалось, это на 2 млрд меньше первоначальной сметы. Все инвестиции — из собственных средств «РусГидро».
Почему устали шпильки
17 августа 2009 года поделило историю станции на «до» и «после». В то утро, в девятом часу по местному времени, второй гидроагрегат оказался разрушен, сорван мощным потоком с места.
Занимавший в то время пост главы МЧС Сергей Шойгу заявил: «Авария уникальна. Ничего подобного в мировой практике не наблюдалось».
Как утверждают в «РусГидро», еще более тяжелых последствий удалось избежать благодаря грамотным действиям сотрудников станции, которые в условиях отсутствия электроснабжения вручную сбросили затворы, перекрыв тем самым доступ воде.
Сток Енисея после аварии пропускался через эксплуатационный водосброс, который не был рассчитан на работу зимой. Поэтому в зиму 2009–2010 годов он обледенел. Водяная пыль намерзала на конструкциях плотины, образуя ледяные горы. Пришлось даже проводить нетипичные для практики эксплуатации ГЭС работы по борьбе с льдом (см. фото).
Авария произошла из-за разрушения шпилек крепления крышки турбины гидроагрегата. А вот по поводу того, что послужило причиной их усталости, согласия среди экспертов нет.
В соответствии с актом проведенного Ростехнадзором технического расследования причин аварии, « вследствие многократного возникновения дополнительных нагрузок переменного характера на гидроагрегат, связанных с переходами через нерекомендованную зону, образовались и развились усталостные повреждения узлов крепления гидроагрегата, в том числе крышки турбины. Вызванные динамическими нагрузками разрушения шпилек привели к срыву крышки турбины и разгерметизации водоподводящего тракта гидроагрегата».
Однако заместитель генерального директора и технический директор «Силовых машин» Юрий Петреня полагает, что дело не в одних только шпильках — имело место нарушение условий эксплуатации станции (см. «На черной частоте» в №39 «Эксперта» за 2009 год). По его словам, еще в марте 2009 года, когда на станции проводился ремонт, все было в порядке, но уже к августу вибрация раскачала шпильки до появления усталостных разрушений.
Доктор технических наук Виктор Кудрявый , в свое время занимавший должности начальника департамента науки и техники РАО ЕЭС, главного инженера РАО ЕЭС, заместителя министра энергетики России, утверждает, что авария носит системный характер, ее корни уходят в 1981–1983 годы, во времена крайне тяжелых режимов работы второго гидроагрегата еще с временным рабочим колесом. Якобы в гидроагрегате изначально были конструкционные дефекты, которые полностью так и не смогли устранить, несмотря на ряд ремонтов. А усталостные разрушения накапливались постепенно.
В «РусГидро» этот вопрос официально не комментируют, пока идет судебный процесс.
А вот жители пристанционного поселка Черемушки оказались крайне недовольны результатом технической экспертизы и три недели назад, в конце октября, даже потребовали в открытом письме генеральному
Занимавший в 2009 году пост главы Ростехнадзора Николай Кутьин уверял, что подобные аварии были и ранее. По его словам, точно такое же разрушение крышки турбины гидроагрегата произошло в 1983 году на Нурекской ГЭС в Таджикистане. Однако тогда обошлось без жертв, и надлежащих выводов из аварии не сделали.
На этот раз все иначе. Как указали в «РусГидро», в нормативные документы после аварии внесено более 100 изменений, направленных на повышение безопасности как Саяно-Шушенской ГЭС, так и всех гидроэлектростанций страны. Эти изменения касаются всего жизненного цикла ГЭС — проектирования, строительства, эксплуатации, ремонта и модернизации.

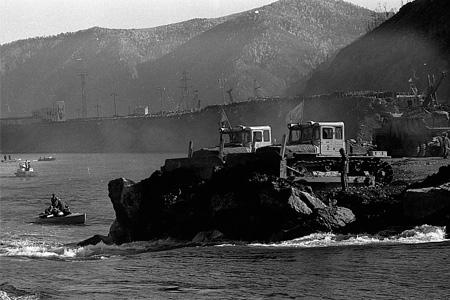

Возведение плотины началось еще в брежневские времена
Фото: ПРЕДОСТАВЛЕНО КОМПАНИЕЙ «РУСГИДРО»
Появилось требование обеспечения гарантированного резервного энергоснабжения станции, что должно исключить потерю электропитания критически важных систем ГЭС в аварийных ситуациях. Как правило, эта задача решается использованием автоматически включающихся автономных дизель-генераторных установок.
Требуется обеспечить сброс аварийно-ремонтных затворов не только с щита управления агрегатами в машинном зале, но и с центрального пульта управления.
Нужно обеспечить автоматическую и не зависящую от наличия электропитания систему остановки гидроагрегата при исчезновении напряжения в сети.
Появилось требование обязательной периодической диагностики шпилек крышки турбины ультразвуковым методом — для обнаружения возможных дефектов, а также требование внедрения устройств, предотвращающих самораскручивание шпилек. Инструментально контролировать состояние шпилек станут ежегодно, а раз в 20 лет и при каждом капитальном ремонте гидроагрегата шпильки будут менять.
Также необходимо внедрить технологическое телевидение, позволяющее минимизировать нахождение персонала на потенциально затопляемых отметках и вести постоянное наблюдение за сооружением и оборудованием. Внедряются на ГЭС и защищенные системы регистрации технологической информации («черные ящики»).
Стационарная система виброконтроля стала обязательным элементом диагностики гидросилового оборудования. Она интегрирована с системой автоматического управления, так что в случае превышения вибрацией допустимых пределов во избежание разрушений гидроагрегат будет останавливаться автоматически.
Выводы из случившегося в августе 2009 года этим, понятно, не ограничились. По итогам расследования причин аварии Следственным комитетом России в отношении ряда сотрудников Саяно-Шушенской ГЭС были выдвинуты обвинения в нарушении правил безопасности при ведении работ, повлекшем смерть более двух лиц и причинение крупного ущерба. В список обвиняемых попали бывший директор ГЭС Николай Неволько , главный инженер станции Андрей Митрофанов , его заместители Евгений Шерварли и Геннадий Никитенко , руководители СЛУЖБЫ мониторинга оборудования Саяно-Шушенской ГЭС Александр Матвиенко , Владимир Белобородов и Александр Клюкач . Фигуранты дела находятся под подпиской о невыезде, за исключением арестованных в сентябре за нарушение режима Николая Неволько и Евгения Шерварли.
