Экипаж вертолета SH-2F состоит из двух летчиков и оператора. На вертолете установлена поисковая радиолокационная станция LN-66HP, пульт управления РЛС, оборудование для обеспечения мер радиоэлектронной поддержки ESM, доплеровская РЛС AN/APN-182, радионавигационная система AN/ARN-52 TACAN, навигационный вычислитель AN/AYK-2, радиостанция УВЧ AN/ARC-159, бортовой магнитометр для обнаружения подводных лодок AN/ASQ-81, приемник и самописец сигналов РГБ
В кабине вертолета размещено пусковое устройство для сбрасывания РГБ с 15 пусковыми трубами и 2 пусковых устройства для восьми дымовых шашек Мк.25. На двух узлах подвески грузов расположенных с каждой стороны кабины, могут размещаться

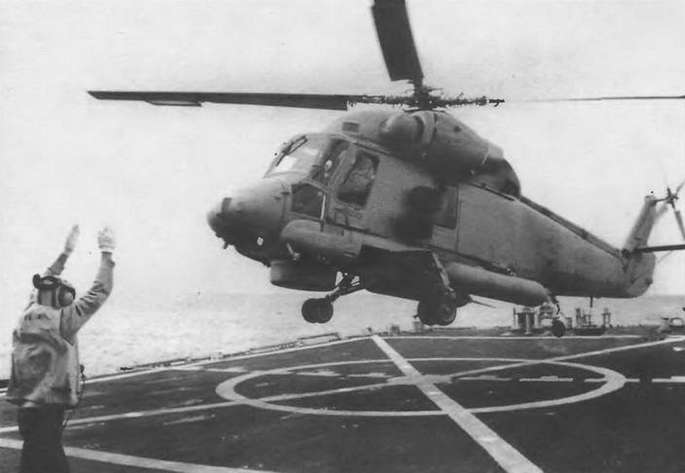

SH-2G «Супер Сиспрайт» – усовершенствованный противолодочный вертолет с новыми двигателями T700-GE-401 и модернизированным оборудованием, которое включает опускаемую гидроакустическую станцию с бортовым процессором (первый полет в 1990 г., на вооружение принят в 1993 г.).
Несущий винт имеет шарнирное крепление лопастей, которые выполнены из алюминиевого сплава и стеклопластика. Лопасти упрощенной системы управления с использованием сервозакрылков Это позволило уменьшить число деталей в системе управления на 60%, что способствует повышению надежности Втулка и крепежные детали выполнены из титанового сплава. Лопасти несущего винта могут складываться вручную.
Шасси вертолета трехстоечное, с хвостовым колесом. Основные стойки убирающиеся. Хвостовая стойка с гидропневматическим амортизатором сдвинута вперед, свободно ориентируется при рулении и фиксируется при посадке.
Экипаж, чел. 3 3
Скорость, км/ч:
максимальная 240 260
крейсерская 220 220
Потолок, м:
динамический 6860 7285
статический 4695 6340
Дальность, км:
перегоночная 695 815
действия 165 205
Масса, кг:
максимальная взлетная 6123 6123
пустого вертолета 3193 4173
Габариты вертолета, м:
диаметр несущего винта 13,41 13,41
длина 11,68 12,19
высота 4,62 4,58
Двигатель, л.с.:
ТВД General Electric T58-GE-8F 2 no 1350 -
ТВД General Electric T700-GE-401 – 2 no 1723
McDonnell Douglas AH-64A Apache
Макдоннелл-Дуглас AH-64A «Апач»
Предназначен для взаимодействия с наземными войсками на переднем крае, а также для противотанковых операций в любое время суток и в сложных метеорологических условиях при большой степени сохранения боеспособности, живучести и возможности возвращения в строй. Вертолет «Апач» проектировался исключительно для ведения наступательных операций при максимальной внезапности действий (исходя из принципа «вести бой и выжить»).
Вертолет АН-64 (Модель 77) проектировался компанией «Хьюз Геликоптере» для уничтожения бронированных средств противника в любое время суток и в самых неблагоприятных условиях Опытный образец YAH-64 поднялся в воздух 30 сентября 1975 г., а с 1981 г. он стал известен под названием «Апач». Первый серийный
Вертолет АН-64А «Апач» выполнен по одновинтовой схеме, с четырехлопастными несущим и рулевым винтами, крылом малого удлинения и трехстоечным неубирающимся колесным шасси с хвостовым колесом. Крыло выполнено съемным. Фюзеляж обычной конструкции, типа полумонокок, сделан из алюминиевых сплавов с использованием материалов повышенной прочности и вязкости.
Кабина экипажа двухместная, с тандемным расположением сидений. На переднем размещается второй летчик-стрелок, а на заднем, приподнятом на 0,483 м для улучшения обзора, – летчик. Броня, защищающая кабину экипажа снизу и с боков, и броневая прозрачная перегородка между сиденьями изготовлены из кевлара и полиакрилата и защищает от пуль и снарядов калибра 12,7 и 23 мм соответственно. Конструкция вертолета обеспечивает максимальную защиту и позволяет выполнять задание после серьезного повреждения в боевых условиях. Высокий уровень боевой живучести достигается бронированием кабины, использованием двух независимых гидросистем, про- тектированием топливных баков, а также бронированием основных наиболее важных систем и участков планера.
Силовая установка вертолета АН-64А состоит из двух ТВД взлетной мощностью по 1695 л.с., размещенных в гондолах по бокам фюзеляжа. Топливная система включает 2 протектированных бака общей емкостью 1157 л. Один из них расположен за сиденьем летчика, другой – за главным редуктором. Максимальная продолжительность полета составляет 3 часа 9 минут. Кроме того, на крыльевых узлах подвески вооружения вертолета могут устанавливаться 4 подвесных топливных бака емкостью по 870 л.
Вертолет оснащен трех- стоечным неубирающимся шасси с хвостовым колесом. Шасси рассчитано на нормальные посадочные скорости до 3,05 м/с и аварийную посадку со скоростью до 12,8 м/с. Взлет и посадка могут производиться с площадок, имеющих угол наклона до 12° в продольном направлении и до 15° в поперечном.
Вертолет АН-64А «Апач» оснащен различными видами радиоэлектронного оборудования, насчитывающего в общей сложности около 12 единиц. Основой боевой мощи вертолета «Апач» является система обнаружения и целеуказания – TADS, система ночного видения летчика – PNVS и комплексная нашлемная система прицеливания IHADSS, позволяющая управлять стрелковым и ракетным вооружением движением головы. Составляющие TADS: лазерный указатель-даль- номер со следящей системой, ИК-система обзора передней полусферы и телевизионная система. PNVS – это усовершенствованная система FLIR (бортовая ИК-система обзора передней полусферы), которая снабжает пилота информацией, необходимой для полета в боевой зоне с отслеживанием рельефа местности на высоте, которая препятствует или снижает вероятность обнаружения вертолета противником.
Основным вооружением вертолета «Алач» являются 4 подвески под короткими крыльями, вмещающие до 16 противотанковых ракет «Хеллфайр», которые обеспечивают стрельбу по точечным целям и имеют автономную систему наведения, или 76 70-мм ракет со складывающимся оперением, или их комбинация. Кроме того, установлена одноствольная автоматическая пушка М230Е1 «Чейн Ган», размещенная в подфюзеляжной турели (калибр 30 мм, боезапас 1200 снарядов). На концах крыла могут быть установлены УР «Стингер». Максимальная масса вооружения на один узел подвески составляет 700 кг.
