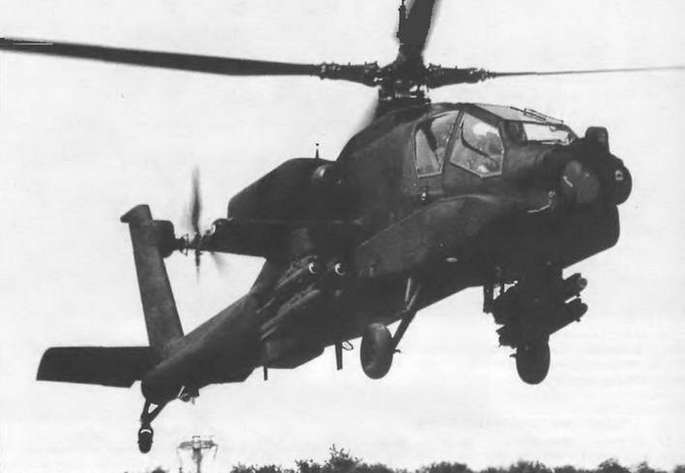

АН-64А «Си Апач» – вариант для противолодочной обороны сил флота и корпуса морской пехоты, разведки загоризонтных целей. Вертолет «Си Апач» может удаляться на расстояние до 240 км от соединения ВМС для поиска и уничтожения кораблей противника ПКР или НУР. Кроме того, вертолет может обеспечивать прикрытие высадки десанта.
Экспортный вариант АН-64А «Интернэшнл Апач» закупили Израиль (18 машин), Саудовская Аравия (12), Египет (24), Греция (12), ОАЭ (20), Бахрейн (8), Южная Корея и Кувейт.
АН-64В «Апач Браво» – 254 машины АН-64А, минимально усовершенствованные с учетом опыта военных действий в Персидском заливе: увеличен
АН-64С – промежуточный вариант вертолета АН-64А без РЛС Лонгбоу и двигателя Дэш 701 С. Первый из четырех опытных вариантов, прошедших 2000- часовую программу испытаний. Поднялся в воздух 15 апреля 1992 г. Предполагалось модернизировать 308 вертолетов, но в 1993 г. программа была закрыта.
AH-64D «Лонгбоу Апач» – усовершенствованный АН-64А с установленной выше плоскости винта радарной системой миллиметрового диапазона управления огнем компании «Мартин/Вестингауз Лонгбоу» в комбинации с противотанковыми ракетами AGM-114 «Хеллфайр» типа «выстрелил-забыл». Поднялся в воздух 11 марта 1991 г. Серийные варианты оснащены более мощным двигателем Дэш 701С и двигателями T700-GE-701 С; в этот стандарт переделаны 227 вертолетов Первый из 535 усовершенствованных вертолетов AH-64C/D поступил в эксплуатацию в 1996 г.
Вертолеты «Апач» применялись во время боевых действий в Панаме в 1989 г. и в ходе операции «Буря в пустыне» в 1991 г., когда было задействовано 228 вертолетов АН-64.
Экипаж, чел. 2
Скорость, км/ч:
максимальная 309
крейсерская 293
Потолок, м:
статический 4570
динамический 6250
Дальность, км:
перегоночная 1700
действия 480
Масса, кг:
максимальная взлетная 8006
нормальная взлетная 6670
пустого вертолета 4657
Максимальная боевая нагрузка, кг 770
Габариты вертолета, м:
диаметр несущего винта 12,63
длина фюзеляжа 14,68
длина с вращающимися лопастями 17,76
высота 4,22
Двигатель:
ТВД General Electric T700-GE-701, л.с. 2 по 1522
McDonnell Douglas 500 Defender
Макдоннелл-Дуглас 500 «Дефендер»
Предназначен для огневой поддержки сухопутных войск, выполнения разведывательных операций и специальных заданий.
Является развитием серии вертолетов ОН-6 «Хьюз» 500. После того как фирма «Макдоннелл-Дуглас» приобрела компанию «Хьюз Геликоптере», вертолет получил обозначение Модель 500.
Под этим обозначением выпускались следующие модификации.
500D «Toy Дефендер» – легкий противотанковый вертолет; может нести 4 ПТУР «Тоу»; снабжен прицелом
500D (первоначально OH-6D «Супер Скаут») – легкий разведывательный вертолет; снабжен ГТД Ал- лисон 250-С20В мощностью 317 кВт/425 л.с., пятилопастным несущим винтом и Т-образным оперением; отличался увеличенной грузоподъемностью и большей взлетной массой; предлагался по программе усовершенствованного разведывательного вертолета ASH. Совершил первый полет в 1974 г., серийно производился в США в 1975-1983 гг., а также по лицензии в Аргентине, Италии, Южной Корее и Японии.
500MD «Скаут Дефендер» – легкий многоцелевой и противотанковый вертолет; снабжен пилонами для установки ПТУР, НАР или пулеметов в контейнерах.
500MD/ASW «Дефендер» – противолодочный вертолет, может быть вооружен одной или двумя противолодочными торпедами Мк.46 и нести магнитометр.
500MG «Дефендер» – легкий многоцелевой вертолет для полиции, патрульной и спасательной службы, борьбы с перевозкой наркотиков. Используется в качестве боевого (АН-6С, G, F nj), многоцелевого (МН-6Е, В, С, Н) и для электронной разведки (ЕН-6В и Е) в группах специального назначения армии США; 20 вертолетов поставлено ВВС Филиппин и 4 – ВВС Колумбии.
500MG «Найтфокс» – вариант 500MG с системой ночного видения FLIR.
MD 530F «Лифтер» – гражданский вариант с удлиненной носовой частью и ГТД Аллисон 250-C30 взлетной мощностью 317кВт/425л.с. Диаметр несущего винта увеличен на 0,3 м, рулевого – на 0,05 м. Вертолет снабжен грузовым крюком, рассчитанным на усилие 907 кг. Первый полет совершен в 1982 г. Поставки начаты в 1984 г. Всего поставлено 109 гражданских вертолетов Модель 500/530, кроме того, – 26 вертолетов Ираку.
< image l:href="#" />530MG «Дефендер» – многоцелевой и боевой вертолет, предназначенный для борьбы с бронетанковой техникой и разведки. В январе 1984 г., когда компания «Хьюз Геликоптере» стала дочерней компанией «Макдоннелл-Дуглас», была продолжена разработка военных и гражданских вариантов Модели 500, которая остается в производстве под обозначением 500Е и 530 «Лифтер» (оптимизированный вариант для перевозки грузов).
530MG «Дефендер» разработан на основе серийного вертолета 530F «Лифтер» и выполнен по одновинтовой схеме, с пулевым винтом, одним двигателем и лыжным шасси. Фюзеляж типа полумонокок каплеобразной формы, изготовлен из алюминиевых сплавов. В передней части кабины расположены сиденья летчика и стрелка (или наблюдателя), в задней части 2- 4 сиденья для пассажиров. Возможна перевозка до 7 человек при установке 4 сидений в задней кабине или двоих носилок по бокам фюзеляжа (в санитарном варианте), а также перевозка грузов до 900 кг. В задней части кабины имеются 14 узлов крепления грузов, под задними сиденьями – багажный отсек. Под полом кабины в передней части расположен отсек радиоэлектронного оборудования, в задней части – топливные баки. Хвостовое оперение вертолета Т-образное, с вертикальными шайбами на концах стабилизатора. Несущий винт пятилопастный, с бесшарнирным креплением цельнометаллических лопастей. Рулевой винт диаметром 1,65 м, двухлопастный. Лопасти имеют стальной лонжерон и обшивку из стеклопластика. Для уменьшения уровня шума может устанавливаться четырехлопастный рулевой винт с меньшей скоростью вращения, лопасти которого расположены по Х-образной схеме.
