В активной системе ракета облучает цель и наводится по отраженному от цели излучению
В полуактивной системе облучение цели производится с самолета-носителя, корабля или наземного пункта целеуказания.
Системы телеуправления авиационных ракет делятся на две группы:
– системы наведения по лучу радиолокатора
– радиокомандные системы
Управление ракетой осуществляется с помощью находящейся на ее борту аппаратуры по командам, подаваемым с самолета-носителя.
Систему наведения ракеты по лучу радиолокатора иногда считают частным
От самонаведения наведение по лучу радиолокатора отличается тем что сама ракета хотя и управляется, но движется по лучу «слепо», независимо от того, имеется цель в пространстве или нет При самонаведении ракета «видит» цель, следит за ней
Автономные системы наведения предусматривают размещение всех средств управления на самой ракете, т е в процессе наведения ракета не связана ни с самолетом-носителем, ни с целью
Обычно автономная система наведения представляет собой инерциальную систему наведения. Она может оснащаться системами астрокоррекции и коррекции положения ракеты по наземным ориентирам
Для управления полетом УР обычно используются аэродинамические рули; реже – газовые рули; расположенные в сопле двигателя, или интерцепторы. Интерцеп- торы – это плоские пластины, обеспечивающие срыв потока воздуха, которые устанавливаются на крыльях или хвостовом оперении ракеты и приводятся в движение сдвоенными электромагнитами.
В авиационных УР применяется несколько аэродина
мических схем (см рис вверху), которые принято различать по взаимному расположению крыла и рулей на корпусе ракеты.
Нормальная схема – рули (2) расположены позади крыла (1).
Обратная схема, или «утка», – рули (2) расположены впереди крыла 1
Элевонная схема – рули (2), называемье элевонами, установлены на задних кромках консолей крыла (1), а спереди расположен дестабилизатор (3).
Схема с поворотным крылом – подвижные аэродинамические поверхности (4) создают основную часть управляющей силы и называются поворотным крылом, а в хвостовой части ракеты установлены неподвижные аэродинамические поверхности (5), называемые стабилизаторами.
СОВЕТСКИЕ И РОССИЙСКИЕ РАКЕТЫ « ВОЗДУХ-ЗЕМЛЯ »

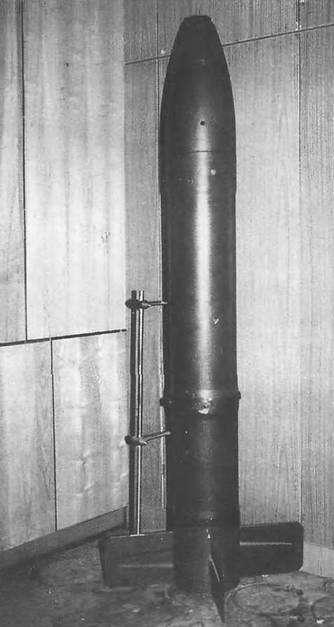

Ракеты семейства Х-15
Ракета Х-15 считается советским ответом на американскую ракету SRAM, которой вооружены стратегические бомбардировщики В-52.
Противокорабельная ракета Х-15С: 1 – радиолокационная головка самонаведения; 2 – навигационная система; 3 – система электрооборудования; 4 – управляющий привод, 5 – двигатель (РДТТ); 6 – БЧ
Противокорабельная
Ракета Х-15 и ее модификации имеют аэробаллистическую траекторию полета, т.е. ракета совершает небольшой прыжок за пределы стратосферы (до 40 км)
Органы управления ракеты – аэродинамические рули. Система управления инерциальная без коррекции.
Ракета разработана в МКБ «Радуга» (бывшее ОКБ-2- 155) под руководством главного конструктора И.С. Селезнева. На вооружение поступила в 1980 г.
Длина ракеты около 4,8 м. Максимальный диаметр фюзеляжа 0,465 м. Размах оперения 0,92 м. Стартовый вес ракеты 1,2 т. Боевая часть специальная. Вес ее по разным источникам от 150 до 250 кг, а мощность заряда до 350 кт.
Твердотопливный двигатель позволяет развивать скорость до 5 М. Максимальная дальность стрельбы по разным источникам от 150 до 300 км.
Самолеты-носители ракеты Х-15: Ту-95МС, Ту-22МЗ и Ту-160. Шесть ракет Х-15 помещаются в роторной установке МКУ-6-1. Пуск ракет может производиться при скорости носителя 300-600 м/с на высоте от 0,3 до 22 км.
На базе ракеты Х-15 в середине 80-х годов МКБ «Радуга» создало противокорабельную ракету Х-15С. В отличие от Х-15, противокорабельная система оснащена радиолокационной ГСН. Стрельба ракетой Х-15С также производится по принципу «выстрелил и забыл», но при этом перед пуском в память системы самонаведения ракеты с носителя должны быть введены относительно точные данные координат цели, ее курса и скорости. На большей части траектории движения Х-15С управление осуществляется инерциальной системой наведения, а на конечном участке включается активная радиолокационная ГСН.
Ракета Х-15С снабжена кумулятивно-фугасной боевой частью весом 150 кг. Дальность пуска ракеты Х-15С до цели типа «крейсер» – 150 км, до цели типа «эсминец» – 100 км, до цели типа «катер» – 60 км.
Основные тактико-технические характеристики ракеты Х-15С совпадают с характеристиками Х-15.
Ракета Х-15С запускается как с роторных установок МКУ-б-1, так и с ординарных балочных установок. Носителями Х-15С могут быть самолеты Ту-95МС, Ту-22МЗ, Ту-160, Су-27К и Су-27ИБ.
Ракета Х-15С прошла испытания, но данных о ее принятии на вооружение нет.
Для обеспечения прорыва системы ПВО противника самолетами дальней авиации в МКБ «Радуга» на базе ракеты Х-15 была создана противорадиолокационная ракета Х-15П.
На начальном этапе траектории ракета управляется инерциальной системой наведения, а на конечном – включается пассивная радиолокационная ГСН.
Дальность стрельбы 150 км. Боевая часть осколочно- фугасная весом 150 кг. Остальные тактико-технические характеристики совпадают с Х-15.
Старт ракеты Х-15П производится с пусковых устройств МКУ-6-1. Носителями Х-15П могут быть бомбардировщики Ту-95МС, Ту-22МЗ и Ту-160.
