Стартовый вес ракеты Х-58У – 640 кг, вес фугасной боевой части 150 кг.
Ракета оснащена пассивной радиолокационной ГСН, способной отслеживать РЛС в широком диапазоне частот, в том числе РЛС, работающие в прерывистом режиме излучения и с перестраиваемыми параметрами.
Пуск ракеты осуществляется с авиационного катапультного устройства
Универсальный аппаратурный контейнер обеспечивает системы ракеты целеуказанием и требуемыми номиналами электропитания, проводит контроль, предстартовую и предпусковую подготовки.
Носителями ракеты Х-58У являются истребители- бомбардировщики Су-17МЗ, Су-17М4, Су-24, Су-24М и МиГ-25БМ.
Диапазон применения Х-58У: высота пуска от 0,1 до 10 км при скорости самолета-носителя от 550 до 1800 км/ч. При пуске с высоты около 10 км дальность стрельбы до 120 км, а при высоте 100 м – около 80 км Минимальная дальность пуска – 10 км. Максимальная скорость ракеты – до 3,6 М.

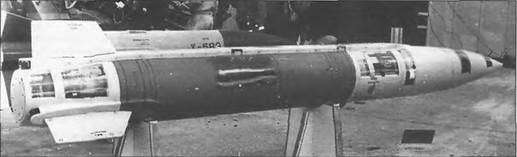

Ракета Х-59 «Овод»
В 1972 г. в МКБ «Радуга» был разработан аванпроект ракеты Х-59 «Овод», предназначенной для точечных наземных целей и малых кораблей. Первоначально работы шли под руководством А.Я Березняка, а после его смерти их возглавил И.С. Селезнев.
Перед пуском в память бортовой системы ракеты «Овод» вносятся координаты цели. После пуска на начальной части траектории управление идет от инерциальной системы управления. При подлете к цели на дистанцию около 10 км включается телевизионная ГСН. Телевизионное изображение местности транслируется с ракеты на борт самолета-носителя, где штурман-оператор визуально производит распознавание цели Затем на телевизионном изображении он накладывает подвижное перекрестье на цель и нажимает кнопку привязки автоматической системы слежения «Тубус». После этого ракета без вмешательства штурмана-оператора наводится на цель По рекламным данным ее круговое вероятное отклонение составляет 2-3 м.
Аэродинамическая схема ракеты элевонная
Длина ракеты 5,69 м, максимальный диаметр фюзеляжа 380 мм, размах крыла 1,3 м
Стартовый вес ракеты 920 кг.
Боевая часть изготавливается в двух вариантах: кумулятивно-осколочная весом 320 кг или кассетного типа весом 280 кг.
Ракета Х-59 имеет маршевый твердотопливный двигатель и стартовый твердотопливный двигатель, помещенный в камере сгорания маршевого двигателя
Маршевая скорость полета 860-1000 км/ч
Дальность стрельбы до 115 км
Маршевая высота полета над морем от 7 м и выше, в зависимости от высоты волн. Над сушей высота полета колеблется от 100 м до 1 км в зависимости от рельефа местности.
Система наведения ракеты на самолете-носителе помещается в специальном контейнере АПК-9, подвешенном над фюзеляжем. [3]
Противокорабельная ракета «Москит»
Противокорабельная ракета «Москит» под фюзеляжем Су-27МК
3
Здесь и далее данные российских ракет приведены из рекламных проспектов и могут
Длина контейнера 4 м, диаметр 450 мм, вес контейнера 260 кг.
В 1979 г. закончились государственные испытания Х-59, а в следующем году комплекс в составе истребителя-бомбардировщика Су-24М, контейнера управления и двух ракет Х-59 принят на вооружение.
Затем было решено вооружить «Оводом» одноместные истребители-бомбардировщики Су-17М. Комплекс получил название Су-17М4. Он был принят на вооружение в 1982 г.
Х-59 имеет модификацию Х-59М «Овод-М».
Противокорабельная ракета «Москит»
Разработка противокорабельной ракеты «Москит» ЗМ-80 была начата в МКБ «Радуга» в 1973 г. под руководством главного конструктора И С. Селезнева.
Первоначально ракета разрабатывалась в корабельном варианте для вооружения эсминцев, ракетных катеров и экранопланов. В 1984 г. корабельный вариант «Москита» ЗМ-80 был принят на вооружение на эсминцах типа «Современный» (проект 956). Работы же над авиационным вариантом «Москита» затянулись, и он был принят на вооружение между 1992 и 1994 г.
Ракета ЗМ-80 построена по нормальной аэродинамической схеме Двигательная установка комбинированная, состоит из маршевого прямоточного воздушно-реактивного и стартового порохового двигателей. Причем стартовый вставляется в сопло маршевого двигателя. Через 3- 4 с после старта пороховой двигатель сгорает и выталкивается из сопла набегающим потоком воздуха. Прямоточный двигатель был разработан в ОКБ-670 главного конструктора М.М. Бондарюка, а затем дорабатывался в МКБ «Союз» в Тураево.
Комбинированная система управления в составе ИНС и активно-пассивной радиолокационной ГСН обеспечивает высокую вероятность попадания в цель даже в условиях радиопротиводействия противника. Для целей типа группы катеров или корабельной ударной группы эта вероятность равна 0,99; для конвоев и десантных соединений – 0 94.
После старта ракета делает «горку», а затем снижается до маршевой высоты полета около 20 м, при подходе к цели происходит снижение до 7 м (над гребнем волн). Ракета может совершать интенсивные противозенитные маневры с перегрузками, превышающими 10 д.
Длина ракеты 9385 мм, максимальный диаметр фюзеляжа 760 мм, размах сложенных крыльев 1,3 м, раскрытых – 2,1 м. Стартовый вес ракеты 3950 кг. Вес фугасной боевой части 300 кг, из них 150 кг мощного ВВ. Дальность стрельбы от 10 до 120 км. Маршевая скорость 2,4 М.
К настоящему времени «Москит» представляет собой единственную отечественную противокорабельную ракету, способную достичь скорости 2М, и имеющую мощную боевую часть, способную уничтожить даже крейсер противника. По оценкам ряда отечественных и зарубежных специалистов «Москит» является лучшей ПКР в мире.
Ракета Х-23
Тактические модульные ракеты класса «воздух-земля»: Х-25МЛ, Х-25МП, Х-25МР
