К другим недостаткам ракеты относится сравнительно небольшая скорость полета, что дает возможность противнику принять контрмеры по срыву атаки, а также отсутствие ГСН, обеспечивающих перекрытие достаточно широкого диапазона частот.
Американская противорадиолокационная ракета HARM AGM-88
В 1983 г. на вооружение ВВС и авиации ВМС США была принята новая противорадиолокационная ракета HARM AGM-88. В отличие от ракет «Шрайк» и «Стандарт-ARM», кроме наземных и корабельных РЛС систем управления зенитным оружием, она может поражать РЛС раннего обнаружения и наведения истребителей.
Ракета способна поражать
Головка самонаведения ракеты может реагировать на излучение РЛС, работающих в диапазонах волн 3; 5; 10 и 25 см. В памяти ее вычислительного устройства хранятся эталоны сигналов РЛС противника. Принятый сигнал сравнивается с эталонными, что позволяет быстро идентифицировать цель. В одном блоке с ГСН размещается также бесплатформенная инерциальная система, обеспечивающая достаточно высокую точность наведения ракеты в случае выключения РЛС цели. Осколочно-фугасная боевая часть подрывается лазерным взрывателем.
Ракета HARM AGM-88 обладает аэродинамической схемой «с поворотным крылом». Крестообразное крыло, имеющее четыре консоли, расположено в центральной, а четырехперый стабилизатор – в задней части.
Полная длина ракеты 4,2 м. Диаметр корпуса 0,25 м. Размах крыла 1,13 м. Стартовый вес ракеты 354 кг. Вес боевой части 70 кг.
С середины 80-х годов в США непрерывно ведутся работы по совершенствованию ракет HARM. Так, создано 3 модификации ПРЛР – AGV-88A, В и С, причем первая имела два варианта (block 1 и block 2), вторая – один (block 3) и третья – два (block 4 и block 5). Каждая последующая модификация (или вариант) отличалась более совершенным программным и аппаратным обеспечением, повышенной помехоустойчивостью и расширенным диапазоном рабочих частот радиолокационной ГСН, что позволяло применять ракету против перспективных радиолокационных средств ПВО.
Боевая часть ракеты AGM-88B обладает в два раза большим радиусом поражения по сравнению с боевой частью ракеты AGM-88. Она снаряжается несколькими тысячами поражающих элементов кубической формы из вольфрамового сплава размером около 5 мм. Осколки могут пробивать лист из мягкой стали толщиной 12,7 мм и броневую плиту толщиной 6,35 мм.
К началу 1998 г было произведено более 25 тыс. ракет HARM модификаций А, В и С. Они широко применялись при ведении боевых действий США против Ирака и Югославии для подавления работающих РЛС. Ракета HARM состоит на вооружении армий многих стран мира, втом числе Германии, Италии, Испании, Турции, Греции и Республики Корея.
Противорадиолокационная ракета «Side ARM» AGM-122
Противорадиолокационная ракета «Аларм»

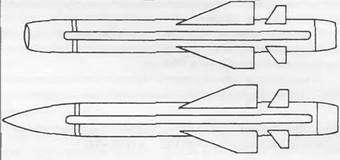

Противорадиолокационная ракета «Армат»
С 1996 г ведется разработка новой модификации ракеты, получившей обозначение AGM-88D block 6. Ее основной особенностью станет то, что в состав системы наведения будет входить ИНС, корректируемая по данным космической радионавигационной
Американская противорадиолокационная ракета «SIDE ARM» AGM-122
В США в 1989 г принята на вооружение ПРЛР «Side ARM» AGM-122A, представляющая модификацию ракеты «Саидуиндер» AIM-9C класса «воздух-воздух», в которой инфракрасная ГСН заменена пассивной радиолокационной широкополосной ГСН, обеспечивающей ее наведение по излучению РЛС зенитных артиллерийских и ракетных комплексов Предусмотрен программный набор высоты иа начальном участке траектории с последующим пикированием на излучающую цель.
Стартовый вес ракеты AGM-122 – 91 кг, вес боевой части 11 кг Длина корпуса около 3 м, диаметр корпуса 127 мм. Максимальная дальность стрельбы 15-17 км
Работы по созданию перспективной американской противорадиолокационной ракеты
С конца 80-х годов в США в рамках различных программ проводились исследования и разработки, связанные с созданием перспективной ПРЛР Одно из основных требований заключалось в обеспечении возможности поражения как работающих, так и выключенных РЛС.
Поиск и наведение ПРЛР на работающую РЛС будут осуществляться по данным пассивной радиолокационной ГСН, а в случае прекращения работы станции ее наведение возможно с помощью активной радиолокационной головки миллиметрового диапазона. Наряду с этим для управления ракетой на среднем участке траектории полета на ней предполагается установить ИНС.
Эту ракету намечается создать по бескрылой аэродинамической схеме и оборудовать складывающимися аэродинамическими рулями в хвостовой части. Ракета будет отличаться меньшими габаритами по сравнению с противорадиолокационной ракетой HARM и устанавливаться во внутренние отсеки вооружения самолетов-носителей. На ней планируется использовать прямоточный воздуш- но-реактивный двигатель со стартовым твердотопливным ускорителем, вложенным в сопло маршевого двигателя.
Английская противорадиолокационная ракета «Аларм»
В 1990 г. успешно прошла испытания, а в следующем году была принята на вооружение британских ВВС противорадиолокационная ракета «Аларм». Она создана по нормальной аэродинамической схеме, оснащена крестообразным крылом и рулевыми поверхностями с электромеханическим приводом. В носовой части корпуса расположены дестабилизаторы, Система наведения ракеты включает пассивную радиолокационную ГСН и ИНС, обеспечивающую полет на начальном участке траектории по программе бортовой ЭВМ и на конечном в случае прекращения работы радиоизлучающей цели. Ракета оснащена ракетным двигателем на твердом топливе и осколочно-фугасной боевой частью с радиолокационным взрывателем.
Стартовый вес ракеты 265 кг, длина 4,3 м. Дальность стрельбы до 70 км.
Носителем ПРЛР «Аларм» является истребитель «Торнадо», на котором может быть установлено до девяти ракет на подкрыльевых и подфюзеляжных пилонах.
Ракеты «Аларм» были применены в 1991 г. в Ираке в ходе операции «Буря в пустыне», еще до официального принятия ее на вооружение.
Французская противорадиолокационная ракета «Армат»
Противорадиолокационная ракета «Армат», французского производства является усовершенствованным вариантом противорадиолокационной УР «Мартель».
