Ракета оснащена лазерным взрывателем. Его работа заключается в облучении цели и определении по отраженному сигналу момента подрыва боевой части (на оптимальном расстоянии от цели). Параметры взрывателя адаптируются к размеру поражаемой цели. Предусмотрен также контактный взрыватель (для случаев прямого попадания или падения на землю или в воду) в целях самоликвидации.
Боевая часть ракеты РВВ-АЕ стержневая с микрокумулятивными элементами. Вес ее 22 кг. Стержни соединены между собой так, что при подрыве образуют сплошное расширяющееся кольцо, которое буквально разрезает цель. Микрокумулятивные составляющие боевой части поражают высокоточные цели в режиме противоракетной обороны самолета-носителя.

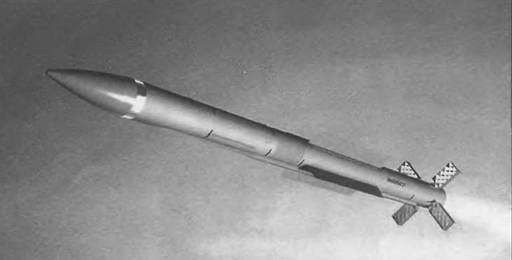

Пуск
Сейчас в ГосМКБ «Вымпел» ведутся работы по модернизации ракеты РВВ-АЕ в направлениях повышения эффективности, дальности поражения (в том числе за счет установки комбинированного ракетно-прямоточного двигателя), технологичности и унификации ее применения в других комплексах.
Стартовый вес ракеты 175 кг. Длина ракеты 3,6 м. Диаметр корпуса 200 мм, размах крыла около 400 мм, размах решетчатого стабилизатора 700 мм
Ракета РВВ-АЕ может поражать цели, летящие на высоте от 20 м до 30 км Перегрузка поражаемых целей может достигать 12 д. Максимальная дальность стрельбы в передней полусфере – 100 км, минимальная дальность стрельбы в задней полусфере – 300 м.
Ракетой Р-77 вооружили истребители Су-27 и МиГ-29. В начале 1990-х гг. она успешно прошла государственные испытания и в 1994 г. была принята на вооружение.
Ракета малой дальности Р-73
Проектирование ракеты малой дальности Р-73 для ближнего маневренного боя вело ГосМКБ «Вымпел». Первоначально предполагалось сделать Р-73 бескрылой с чисто газодинамическим управлением. Но исследования показали, что бескрылая компоновка с газодинамическим управлением имеет ряд существенных недостатков: малую производную нарастания маневренной перегрузки по углу атаки, ухудшается быстродействие при уменьшении тяги двигателя и т. д. Кроме того, на разработчиков оказало известное влияние прекращение работ по американскому аналогу – ракете «Эджайл», созданной по бескрылой схеме с газодинамическим управлением.
Интересно, что ГосМКБ «Вымпел» проектировало параллельно 2 ракеты малой дальности: Р-14 с всеракур- сной инфракрасной головкой самонаведения и Р-73 с инфракрасной головкой самонаведения ограниченной ракурсности. Ракету Р-14 делали на базе Р-13М. Но Киевский завод «Арсенал» предложил выполнить для Р-73 инфракрасную головку самонаведения «Маяк», способную принимать целеуказания в пределах углов пеленга ±60°. Арсенальская головка сблизила характеристики Р-73 и Р-14, и работы над последней были прекращены.
В конце концов, в ГосМКБ «Вымпел» создали ракету Р-73 с комбинированным аэрогазодинамическим управлением, сочетающую достоинства ракет с аэродинамическим и с чисто газодинамическим управлением. Это управляемость на пассивном участке полета с требуемыми тактико-техническими характеристиками, а также управляемость и стабилизация при полете на больших углах атаки при работающем двигателе ракеты.
Ракета Р-73 значительно превосходит по своим характеристикам другие существующие ракеты подобного типа за счет:
1) отсутствия ограничений на режимы полета и интенсивности маневра носителя;
2) обеспечения возможности стрельбы на встречных и пересекающихся курсах;
3) простоты и быстродействия прицеливания и захвата цели во всем диапазоне углов целеуказания, в том числе случайно обнаруженной цели на проходе под большими ракурсами на малой дальности;
4) больших маневренных возможностей при угловых скоростях линии визирования цели до 60 град/с и угловых ошибках стрельбы до 60°;
5) абсолютной автономности ракеты после пуска, обеспечивающей полноту свободы маневра носителя для выхода из атаки;
6) наличия гарантированных всеракурсных зон возможных пусков по интенсивно
7) высокой помехозащищенности систем наведения и подрыва от естественных и организованных помех.

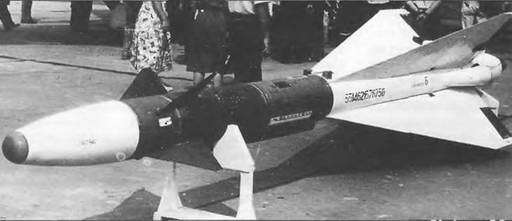

Ракета Р-73
Ракета Р-73Э
При разработке ракеты Р-73 были использованы новые технические решения В ракете, выполненной по аэродинамической схеме «утка» с традиционным крестообразным расположением аэродинамических поверхностей на сопловой части двигателя, установлен блок газодинамического управления интерцепторного типа, создающий боковую силу за счет отклонения газовой струи двигателя При работающем двигателе управление и стабилизация ракеты по тангажу и курсу осуществляется совместно соединенными попарно для каждого канала четырьмя аэродинамическими рулями и четырьмя газодинамическими интер- цепторами После окончания работы двигателя управление и стабилизация осуществляются только аэродинамическими рулями. Стабилизация ракеты по крену осуществляется с помощью четырех механически связанных между собой элеронов.
Ракета оснащена малогабаритной пассивной инфракрасной головкой самонаведения повышенной чувствительности и помехозащищенности с глубоким охлаждением фотоприемника» которая захватывает цель в подвеске под носителем. Эта головка отрабатывает углы целеуказания до 45°, имеет углы прокачки координатора до 75° и угловую скорость слежения за целью до 60 град/с
Для повышения вероятности поражения целей на пересекающихся курсах в головке самонаведения производится смещение точки наведения с сопла на фюзеляж цели.
Основной материал конструкции ракеты – алюминиевые сплавы, корпус двигателя – стальной.
Для подвески под носителями и пуска ракет используется рельсовое пусковое устройство П-72 с последовательным выходом трех бугелей из направляющих Узлы подвески к самолету – ушкового типа. Размещенная в этом устройстве аппаратура обеспечивает возможность применения ракеты с любого современного самолета без его существенной доработки.
Целеуказания головка самонаведения может получать от любых источников информации: радиолокационного или оптоэлектронного прицельного комплекса, нашлемной системы пилота и др., что позволяет проводить дальнейшую модернизацию по повышению дальности, помехозащищенности и эффективности. Ракета Р-73 и ее модификация Р-73Э были приняты на вооружение в середине 1980-х гг.
Примечание: Буква «Т» в индексе ракеты означает «тепловая», а буква «Э» – «энерговооруженная», а не «экспортная», как полагают некоторые авторы. Ракеты, имеющие в индексах букву «Э», оснащены более мощным твердотопливным двигателем большего диаметра, чем основная часть фюзеляжа
Данные ракеты Р-73Э: стартовый вес 105 кг. Длина ракеты 2,9 м. Диаметр корпуса 170 мм, размах крыла 510 мм. Боевая часть стержневая. Вес ее 8 кг.
