Все вооружение поставляло Морское министерство. Взгляды МГШ на состав вооружения новых эсминцев непрерывно, вплоть до окончания постройки, менялись. Поэтому Комитет по согласованию с Путиловским заводом решил усилить минно-артиллерийское вооружение «Новика» по сравнению с требованиями технических условий и первоначального проекта и довести его до четырех 102-миллиметровых пушек и четырех двойных торпедных аппаратов новейшей конструкции на поворотных основаниях.
Перед швартовными испытаниями 13 апреля 1912 г. на корабле произошел пожар из-за возгорания нефти в среднем котельном отделении. Температура была настолько значительной, что плавилась оболочка свинцовых кабелей. Путиловскому заводу

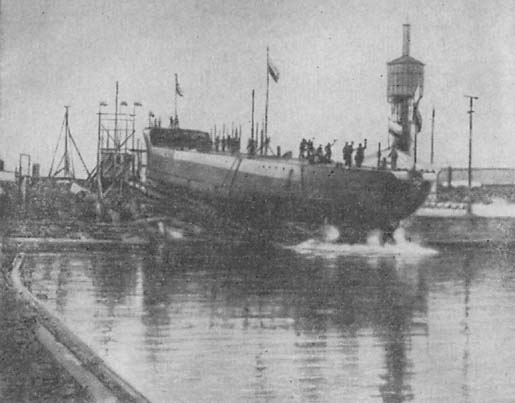

Спуск на воду эскадренного миноносца «Новик» 21 июня 1911 г. (стр. 40)
Наконец постройка эскадренного миноносца, в основу проекта которого были положены технические условия, разработанные МТК в период 1907-1909 гг. в соответствии с программами восстановления и развития флота, была завершена. Комитету удалось опередить Морское министерство, которое все еще ожидало решения Государственной думы, утверждавшей кредиты на строительство флота, Так «Новик» стал головным кораблем многочисленной серии быстроходных турбинных эскадренных миноносцев русского флота. Впереди были приемные испытания.
При проектировании корпуса «Новика» была успешно решена основная задача технических условий, а именно уменьшен вес корпуса и увеличен вес механизмов. Другими словами, благодаря снижению веса корпуса появилась возможность установить тяжелые турбинные механизмы и котлы с большой нагревательной поверхностью при главных размерениях и водоизмещении, жестко ограниченных техническими условиями и спецификацией.
При этом, естественно, сразу же возник вопрос, как обеспечить достаточную прочность продольных и поперечных связей. Эта задача была решена за счет применения высокопрочных сталей. Во всех частях корпуса «Новика», подвергавшихся расчетному напряжению свыше 7 кгс/кв. мм, использовалась только судостроительная сталь высокой прочности с временным сопротивлением на разрыв 55-70 кгс/кв. мм и с пределом упругости не менее 28 кгс/кв. мм.
Кроме того, при проектировании корпуса впервые была применена продольная система набора, предложенная И. Г. Бубновым. Внутренний вертикальный киль был выполнен высотой более метра и не прерывался на всем протяжении корабля. Он оканчивался форштевнем и ахтерштевнем, изготовленными из кованой стали. Шпангоуты были установлены на расстоянии не более 560 мм друг от друга, продолжались непрерывно вплоть до верхней палубы и соединялись кницами с палубными бимсами, а с вертикальным килем – флорами. Бимсы верхней и жилой палуб крепились кницами к каждому шпангоуту. Продольный набор корпуса включал в себя также бортовые, днищевые и палубные стрингеры, идущие непрерывно на протяжении всего корпуса. В средней части корабля на протяжении 2/3 длины судна по каждую сторону от диаметральной плоскости размещались карлингсы.
Для обеспечения непотопляемости корпус делился на ряд отсеков продольными и поперечными водонепроницаемыми переборками. Продольные бортовые переборки проходили непрерывно через машинные и котельные отделения, поперечные водонепроницаемые переборки достигали верхней и жилой палуб, а также палубы полубака. Они устанавливались через 20-25 шпангоутов и подкреплялись вертикальными стойками.
Наружная обшивка борта состояла из восьми поясьев, включая килевой пояс и ширстрек. Листы обшивки соединялись тремя рядами заклепок.
Хорошо продуманная жесткая конструкция продольного набора и применение судостроительной стали повышенного сопротивления надежно гарантировали прочность корпуса «Новика» при воздействии изгибающего момента на волнении.
Общее расположение помещений на «Новике» было выполнено весьма удачно и принято за образец на последующих кораблях этого типа. Всю среднюю часть корпуса (между 90-м и 190-м шп.) занимали машинно-котельные отделения, Три паровые турбины располагались в двух машинных отделениях, разделенных между собой поперечной водонепроницаемой переборкой.
В носовом турбинном отделении находились две турбины, работающие на бортовые винты, а в кормовом – одна турбина, работающая на средний винт. В каждом турбинном отделении имелись машинные телеграфы, переговорные трубы, счетчики частоты вращения, манометры и другое оборудование для управления турбинами.

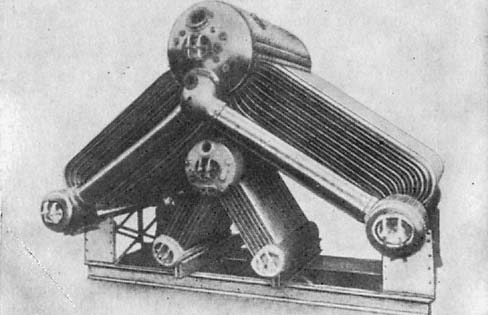

Котлы размещались попарно в трех котельных отделениях, которые также отделялись друг от друга поперечными водонепроницаемыми переборками. Каждая из двух пар средних котлов имела по одной общей дымовой трубе, а носовой и кормовой котлы – свои самостоятельные трубы. «Новик» был четырехтрубным кораблем.
Перед носовым котельным и за кормовым турбинным отделениями устанавливались две цистерны питательной воды вместимостью по 13 т. Топливо хранилось в междудонных и бортовых цистернах. Междудонные цистерны были рассчитаны на 312 т нефти, рассчитанной на 14 ч полного хода со скоростью 36 уз. Бортовые цистерны располагались с левого и правого бортов вдоль машинных и котельных отделений и вместе с междудонными предназначались для хранения полного запаса нефти на 86 ч 21-узлового хода. Цистерна пресной питьевой воды вместимостью 22 т помещалась в носовой части судна. Там же находилась кладовая сухой и мокрой провизии на 14 дней плавания.
Схема размещения турбин в носовом и кормовом машинных отделениях:
а – разрез по диаметральной плоскости; б – вид сверху.
1- кормовая турбина; 2-минный насос; 3 – теплый ящик; 4 – носовая турбина; 5- иркуляцпонная помпа; 6 – помпа испарителя; 7 – гребной вал
Жилые офицерские помещения находились в районе полубака на верхней палубе и состояли из семи кают, кают-компании, буфета и санузла. Кондукторское помещение на шесть человек было устроено на жилой палубе в корме. Кубрики команды на 80 человек находились на жилой палубе в носу и в корме рядом с помещениями офицеров и кондукторов. Для отдыха команды были предназначены рундуки, подвесные сеточные койки и гамаки. Все жилые помещения имели иллюминаторы, каюты и кубрики отапливались паровыми грелками.
В кормовой и носовой частях корабля располагались минные и артиллерийские погреба.
На верхней палубе корабля размещались носовой и кормовой мостики. Носовой мостик на всю ширину палубы от борта до борта обшит стальными листами. Под мостиком была боевая рубка, выполненная из листов хромоникелевой стали. Позади нее располагалась ходовая рубка, оборудованная столом для навигационных карт и шкафами. Кормовой мостик по своей конструкции был аналогичен носовому и играл роль резервного командного пункта. Мостики и боевая рубка были оборудованы компасами, машинными телеграфами и штурвалами рулевого управления.
