Физико-химические основы синтеза и применения тонкослойных неорганических сорбентов
Шрифт:
Обычно считают, что основной причиной образования радионуклидами истинных коллоидов является гидролиз, приводящий к образованию самостоятельной фазы труднорастворимого гидроксида. Уравнение растворимости для гидроксида металла со стехиометрической формулой M(OH)z будет иметь вид:

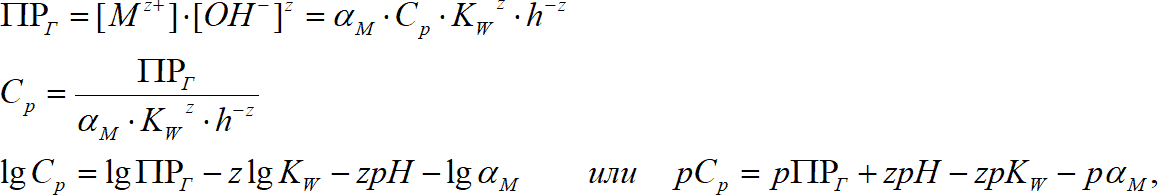

где Kw = h ·[OH– ], ПРГ – произведение растворимости M(OH)z. Связь с общим уравнением получаем, если CL = [OH– ], OH- = 1, n = s = 1.
Из
В данном случае представляется возможным сначала непосредственно рассчитать концентрацию i– формы, а потом ее долю.
Например,
Таким образом, можно провести расчеты концентраций различных форм, растворимости и, в конце концов, доли истинных коллоидов в растворе в зависимости от рН (для гидроксидов) или от концентрации лиганда в растворе. На рис. 1.17, 1.18 показан общий вид кривых растворимости и осаждения для амфотерного (N > z, 0 <= i <= N) и неамфотерного (N = z, 0 <= i <= N) осадка гидроксида металла при условии СLj = 0. рНо – величина рН начала образования гидроксида (при микроконцентрациях видимого осадка не образуется, а радионуклид существует в растворе в виде коллоидных частиц), С0 – начальная или общая концентрация металла в растворе, моль/л.

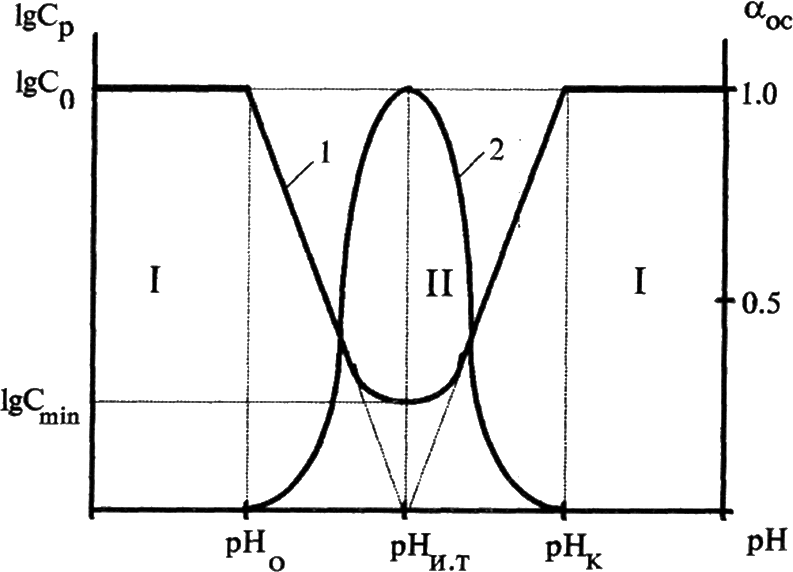

Рис. 1.17. Принципиальный график кривых растворимости (1) и осаждения (2) для амфотерного гидроксида металла.

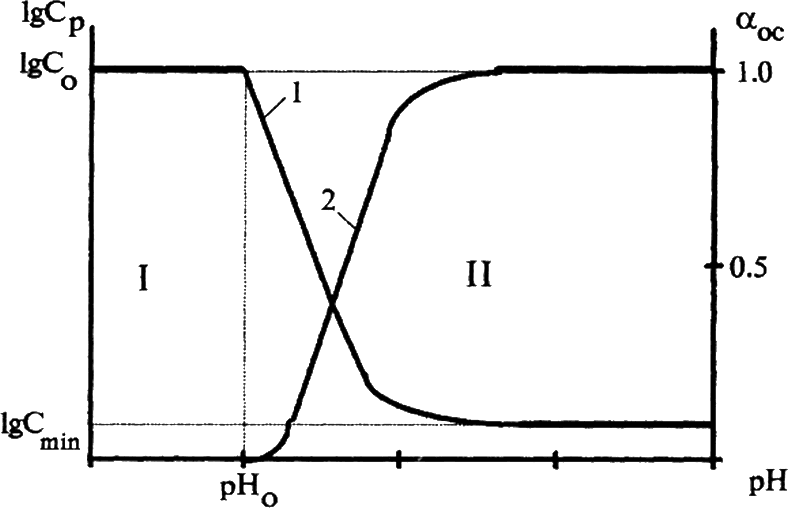

Рис. 1.18. Принципиальный график кривых растворимости (1) и осаждения (2) для неамфотерного гидроксида металла.
При рН <= рНо раствор является ненасыщенным (Ср > C0) и коллоидные частицы гидроксида металла не образуются (ИК = 0). При рН >= рНо раствор становится пересыщенным (Ср <= C0) и начинаетя образование коллоидных частиц гидроксида металла (ИК >= 0). Осадки амфотерного гидроксида металла растворимы в щелочах за счет образования отрицательно заряженных гидроксокомплексов (M(OH)zz-i, где i > z), полное растворение осадка произойдет при рН = рНк – величина рН конца растворения осадка гидроксида (рНк – рН начала осаждения осадка амфотерного гидроксида из щелочного раствора). При рН = рНк Ср = C0 и ИК = 0.

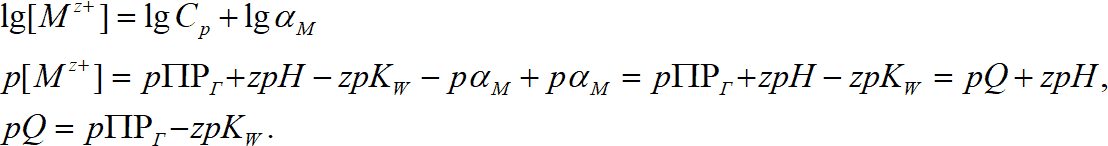

Концентрация ионов водорода (
где z – доля молекулярной формы гидроксокомплекса металла M(OH)z0 в растворе. Учитывая выражение для константы образования i– гидроксокомплекса, можно записать:
Из этого выражения видно, что точка минимума (
При СL /= 0 – кривая может иметь более одного экстремума. Сmin – минимальная растворимость осадка гидроксида металла или минимальная концентрация металла, ниже которой ниже которой осаждения гидроксида металла не происходит при любых значениях рН раствора. Т.е. при С0 <= Cmin ИК = 0 при любых значениях рН раствора.
Cmin для неамфотерного гидроксида определяется выражением:
В случае амфотерного идроксида расчет по этому уравнению дает верную оценку Cmin в том случае, если при рН = рНит или z 1, т.е. растворимость гидроксида, как и в случае неамфотерного гидроксида определяется собственной растворимостью.
Анализ простейшей кривой растворимости показывает, что воспользоваться предложенным алгоритмом расчетов можно при С0 > Cmin и рНо <= рН <= рНк, т.е. в области II, для которой существует термодинамическая вероятность существования в растворе самостоятельной фазы гидроксида металла. При С0 < Cmin во всей области рН, а при С0 > Cmin при pH < рНо и pH > рНк, т.е. в области I радионуклид существует в растворе только в ионодисперсном состоянии, и расчеты форм состояния следует приводить в с учетом процессов комплексообразования и гидролиза в соответствии с выражениями, проанализированными ранее. Ясно, что проведение расчетов должно предваряться анализом тех процессов, которые могут осуществляться, в частности процессов комплексообразования, и критическим анализом используемых констант.
В качестве примера на рис. 1.19 приведены кривые растворимости гидроксида циркония, рассчитанные с учетом и без учета образования гидроксокомплексов. Как следует из приведенных зависимостей, образование собственной фазы гидроксида циркония для рассмотренных общих аналитических концентраций в растворе возможно при рН>1, если не учитывается образование гидроксокомплексов. В случае учета образования гидроксокомплексов произведение растворимости гидроксида циркония не достигается во всем рассмотренном диапазоне рН.

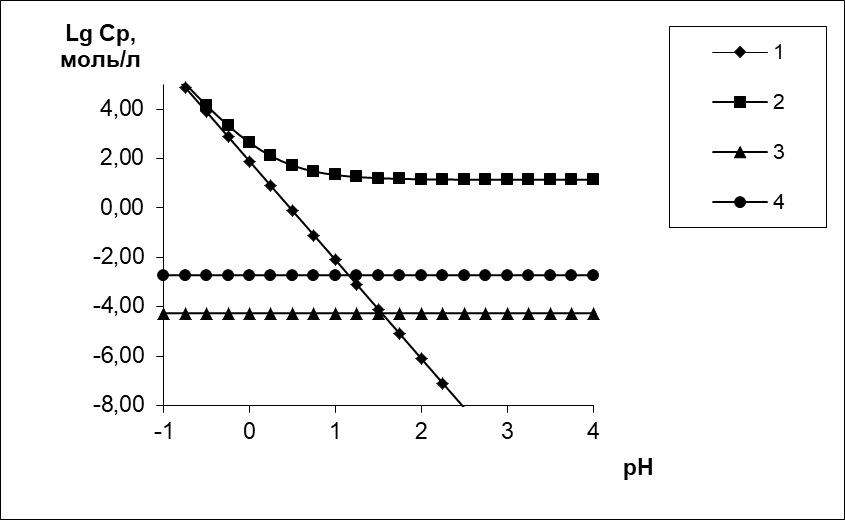

Рис. 1.19. Кривые растворимости гидроксида Zr, рассчитанные с учетом образования гидроксокомплексов(2) и без учета образования гидроксокомплексов(1). Концентрация Zr в растворе, моль/л: 5, 5·10– 5 (3), 1, 9·10– 3 (4).
Часть результатов расчета, приведенных на рис. 1.19, представлена в виде зависимости (рис. 1.20) от величины рН степени образования или доли коллоидных форм гидроксида циркония ( =1 – Ср/C0, где Ср и C0 – соответственно равновесная и общая концентрация циркония в растворе).

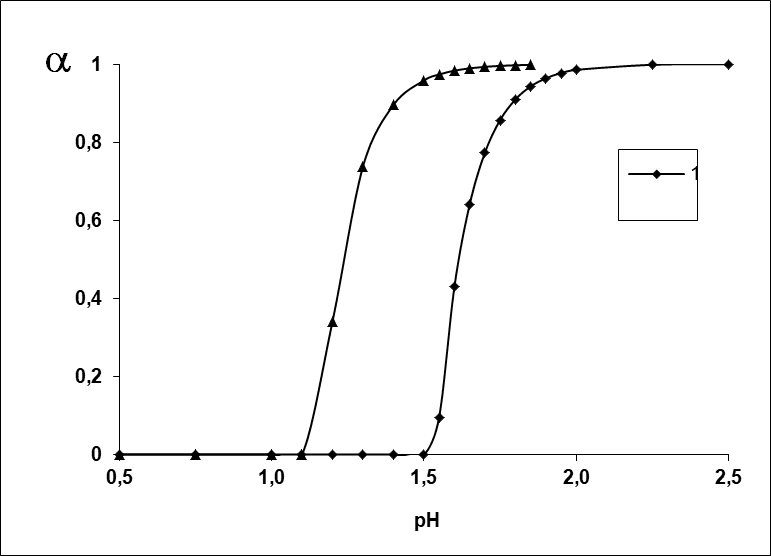

Рис. 1.20. Степень образования гидроксида циркония в растворе с концентрацией циркония, моль/л: 1-5, 5·10– 5; 2– 1, 9·10– 3
1.6. Псевдорадиоколлоиды
Псевдоколлоиды: определение, природа процессов, приводящих к их образованию. Работы И. Е. Старика по определению природы радиоколлоидов. Современные взгляды на природу радиоколлоидов. Гетерополиядерные гидроксокомплексы.
Если раствор по отношению к радионуклиду является ненасыщенным (C0 < Cp), но содержит примесные элементы, для которых существует термодинамическая вероятность образования истинных коллоидов, условия чего рассмотрены ранее (C’0 > C’p, где ’ – признак примесного элемента), то в результате сорбции ионодисперсных форм радионуклида поверхностью коллоидных частиц примесных элементов могут образовываться псевдорадиоколлоиды. Таким образом, термодинамический анализ вероятности образования псевдорадиоколлоидов требует привлечения теории сорбционных процессов.
