Focke-Wulf FW190 A/F/G. Часть 1
Шрифт:

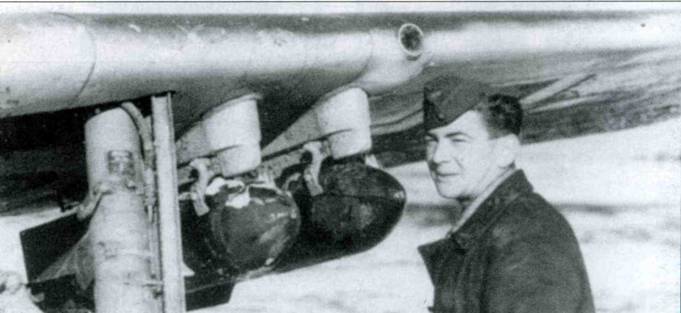

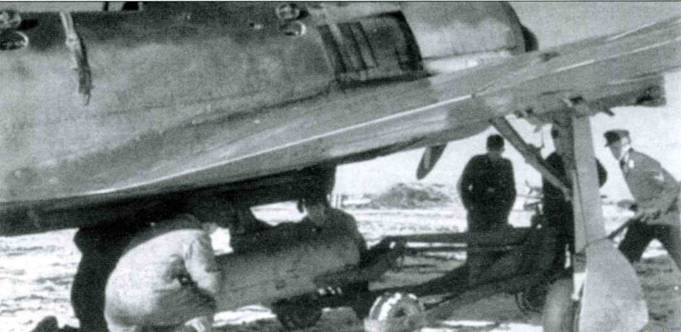

Бомбодержатели ЕТС 50 под крылом Fw 190F-3. Фотокамера в передней кромке крыла расположена за стойкой шасси, что характерно для ранних Fw 190.
Fw 190A-1
Fw 190А-3 обер-лейтенанта Арнима Фабера, адъютанта III./JG 2. Фабер по ошибке посадил свой самолет (W.Nr. 313) на английский аэродром 23 июня 1942 года.

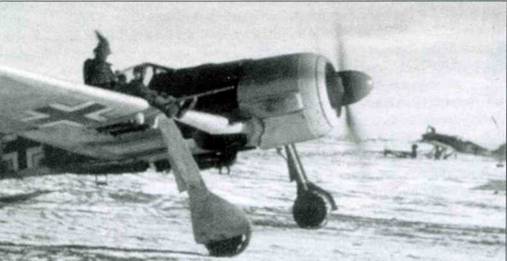

Fw 190А-4, I./.JG 54 «Грюнгерц», Восточный фронт, зима 1942/43 г.г.
Fw 190A-4/U4 из 2.(F)/123, Западная Европа, 1942/ 43 г.г. Желтые элементы быстрой идентификации покрыты серыми полосами и пятнами.

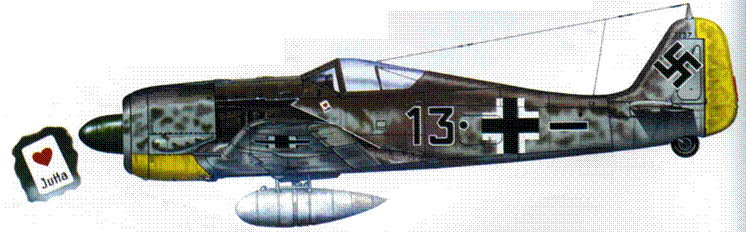

Fw 190А-5 (W.Nr. 7237) майора Йозефа Приллера из JG 26, Франция, 1943 год. Это был один из нескольких самолетов, на которых летал Приллер.
Fw 190A-8/R8 «Rammjaeger» из 11.(Sturm)/JG 3. Самолет участвовал в отражении налетов союзнических бомбардировщиков на территорию Рейха.

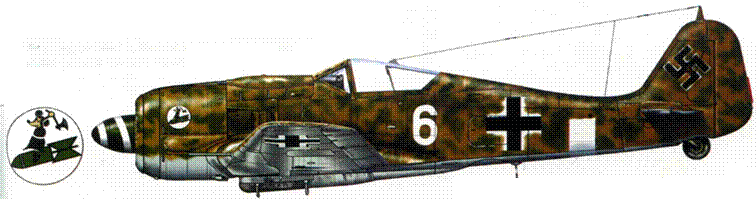

Fw 190F-8 из I./SG 4, Италия 1944 года. Самолеты группы обычно летали в пустынном камуфляже.

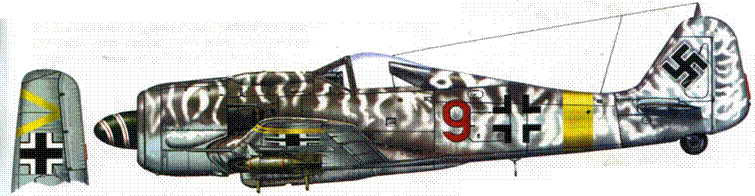

Fw 190F-8/R1 из SG 2, Венгрия, зима 1944/45 г.г. Нижняя часть щитка стойки шасси снята, чтобы между щитком и колесом не набивалась грязь и снег.
Fw 190F-9
Fw 190G-2/N из NSGr 20,1944 год. Самолет в ночном камуфляже. Данная часть совершала налеты на Англию.

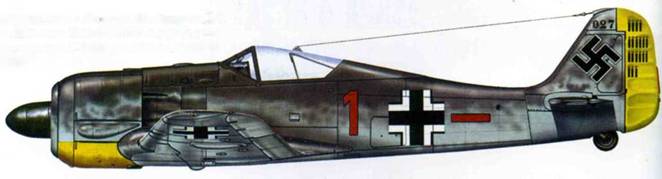

FW 190A-2 из 2-й экадрильи JG 2, Франция, весна 1942 г.

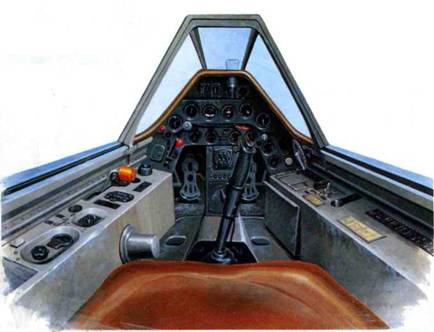

Кабина FW 190 A-l
Кабина FW 190 А-8
Кабина пилота истребителя Fw 190.A-1
1. Рама фонаря. 2. Лобовое стекло фонаря. 3. Прицел Revi. 4. Указатель гирокомпаса. 5. Хронометр ‹ арретиром фирмы «Юнгхаус». 6. Указатель давления в впускном канале. 7. Указатель уровня топлива. 8. Тахометр. 9. Указатель шага лопастей винта. 10. Переключатель указателя уровня топлива. 11. Датчик уровня кислорода. 12. Маска ракетницы. 13 Маховик открывания фонаря кабины 14 Вентиль кислородной системы. 15. Указатель давления в кислородной системе. 16. Крышка контейнера с ракетами для ракетницы. 17. Держатель ракетницы. 18 Крышка отсека электрических предохранителей. 19 Правая бортовая консоль. 20. Таблица девиации компаса. 21. Карман для карт и полетных документов. 22. Педаль рулевого управления, сопряженная с тормозной системой. 23. Кресло пилота. 24. Ручка управления с гашеткой. 25. Указатель температуры масла. 26. Разделительная панель дополнительного вооружения. 27. Указатель давления топлива и масла. 28. Переключатель бензобаков. 29. Блокатор ручки газа. 30. Ручка бензонасоса. 31 Левая бортовая консоль. 32. Указатель заклинивания горизонтального стабилизатора. 33. Радиопанель. 34. Ручка газа. 35. Маховик регулятора подсветки приборной доски. 36. Панель прибора определения «свой-чужой». 37. Кнопка вентилятора кабины. 38. Альтиметр. 39. Спидометр. 40. Курвиметр с поперечный инклинометром. 41. Переключатель вооружения, счетчик патронов и панель управления вооружением (SZKK 4).
