Focke-Wulf FW190 A/F/G. Часть 1
Шрифт:
Планер А-9 отличался от А-8 только увеличенным фонарем кабины, адаптированным с Fw 190F-8. Некоторые самолеты получили увеличенное хвостовое оперение от Та 152. Вооружение и комплекты Ruestsatz были теми же, что и на А-8. но во многих случаях снимали пару пушек MG 151/20Е с консолей крыльев.
Выпуск самолета Fw 190А-9 начался поздней осенью 1944 года и продолжался параллельно с А-8. Месячный выпуск ограничивался только числом доступных двигателей BMW 801TS.
Появился также проект самолета Fw 190А-10 с двигателем BMW 801F. но конец войны помешал начать его выпуск.

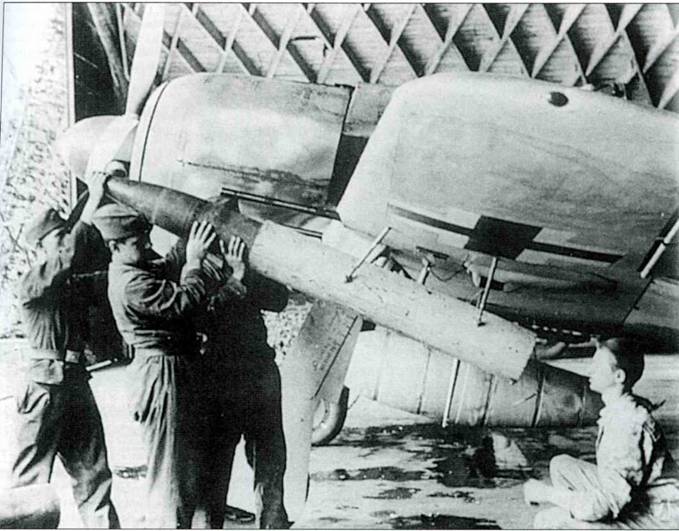

По требованию RLM, половина выпускаемых Fw 190A-8 выпускалась к варианте R6,

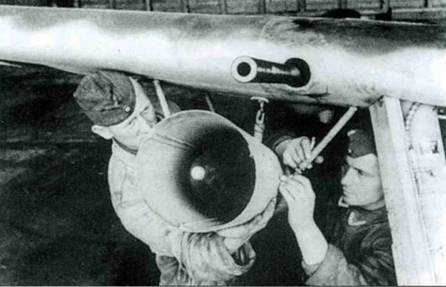

После зарядки ракеты затягивались крепления на держателях. Направляющая труби имела небольшое возвышение, что оптимизировало траекторию ракеты. Трубка Пито перенесена на оконцовку крыла.
Fw 190S
В связи с реорганизацией частей пикирующих бомбардировщиков в истребительно-бомбардировочные части, возникла необходимость переучивать пилотов Ju 87. Поэтому появился заказ на учебный двухместный самолет на базе Fw 190.
Самолет создали весной 1944 года на базе самолета A-8/U1. Вторую кабину установили сразу за первой, вместо бака для устройства MW 50. Фонарь кабины открывался на бок (как на Bf 109). Модифицировали три самолета, которые должны были послужить прототипами для последующей серии. Переделке подвергались поврежденные машины, отправленные на капитальный ремонт. Поэтому трудно установить точное число двухместных Fw 190, созданных из машин серий А-5 и А-8. Эти самолеты обозначались Fw 190S-5 и S-8, соответственно (Schulflugzeug – учебный самолет).
R1
Fw 190A-5/Ul 1, A-6/R1, A-7/RI, A-8/R1
R2
Внешние MK 108
R2 and R8
Fw 190A-6, A-7, A-8 (внутренние MK 1518)
обтекатель казенника MK 108
R3
30-мм пушка Мк 103
усиленный обтекатель
вертикальный выход газов
R6
направляющий для ракеты WGr 21
бронирование R8 для пушек Мк 108
R7 and R8
На
NC 900
Такое обозначение получили 64 самолета Fw 190, в основном серий А-5 и А-8, которые были собраны французской фирмой SNCAC из частей, обнаруженных в районе Осерра после освобождения города союзниками. Эти самолеты поступили на вооружение французских ВВС.
Fw 190F
Исключительно положительные результаты, какие показали принятые на вооружение истребители Fw 190А, склонили RLM попытаться расширить круг задач, решаемых самолетом. Нaибoльшие надежды возлагались на возможность создания на базе самолета истребителя-бомбардировщика, который должен был заменить устаревшие бипланы Hs 123 и. частично, пикирующие бомбардировщики Ju 87, хотя те пока еще сохраняли боевую ценность.
Так, уже в 1942 году RLM расширило требования к Fw 190, поручив создать на его базе штурмовик, предназначенный для непосредственной поддержки наземных частей на поле боя (Schlachtflugzeugung). В связи с этим начались специальные проектные работы, получившие обозначение Ra-2 (Rechnerische Ankuendigung 2). В их ходе рассматривались различные модификации самолетов Fw 190А.
Fw 190A-8/R8 (W.Nr. 681382). Вариант R8 представлял собой комбинацию вариантов R2 (30-мм пушки МК 108 в консолях крыльев) и R7 (дополнительное бронирование кабины и фонаря). Борта кабины усиливались 5-мм накладной броней, а фонарь усиливали накладками из 30-мм бронестекла.
«Раммегеры» из штурмовых звеньев истребительных полков часто несли уникальные знаки. Считается, что этот Fw 190A-8/R8 с черным капотом, принадлежал Вилли Максимовицу из 11. (Sturm)fJG 3. Видны короткие стволы 30-мм пушек МК 108 в консолях крыла, и также накладные панели бронестекла на фонаре.
Панели капота можно было не только открыть, но и снять, полностью открыв двигатель BMW 801. Рядом с пушкой у основания крыла виден объектив фотокамеры. Такое расположение фотокамеры было обычным для самолетов А-6-А-8, а также F-8 и G-8.
В мае 1942 года провели пробы с модифицированным Fw 190A-0/U4 (W.Nr. 0008), который под фюзеляжем и крыльями получил бомбодержатели ETC 50 для 50-кг бомб. Результаты проб оказались многообещающими, поэтому работы получили продолжение. Большую проблему представлял рост массы самолета, вызванный не только бомбами, но и необходимостью установить дополнительное бронирование, защищавшее самолет от огня с земли. Броня должна была защищать днище фюзеляжа и бензобаки. Кроме того, из бронелиста выкроили нижнюю часть капота двигателя и щитки на стойках шасси. Предполагалось прикрыть броней и борта кабины, но от этого пришлось отказаться, иначе масса самолета превысила все разумные пределы. По этой же причине не стали усиливать стойки шасси, лишь повысили давление в амортизаторах.
В связи с начавшимся крупносерийным выпуском истребителей Fw 190А. дальнейшие работы по созданию штурмовика проводили над самолетами различных серий: А-3, А-4 и А-5, которые доказали свою пригодность на новую роль. Однако рост массы, связанный с наличием подвешенного вооружения и дополнительного вооружения, заставил пойти на компромисс. Вооружение самолета пришлось сократить до пары пушек MG FF, установленных у основания крыла.

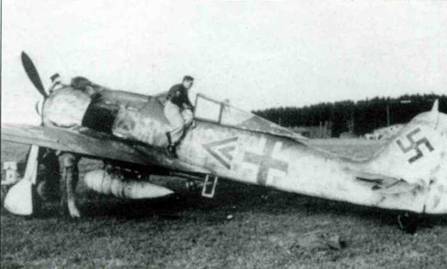

Эти Fw 190А-8 из NSGr 20 оснащены подвесными 300-литровыми баками, подвешиваемыми под крыльями на замках типа «Мессершмитт», 1944 год.
