Фокке-Вульф Fw 189. «Летающий глаз» Вермахта
Шрифт:
Позже Fw-189V-l переоборудовали в опытный штурмовик, который получился неудачным.
После успешного завершения летных испытаний первых трех опытных самолетов, министерство авиации заказало постройку еще четырех прототипов в четырех вариантах: разведчика, штурмовика, учебного и морского учебно-тренировочного. Четвертый прототип Fw-189V-4 (D-ОСНО) положил начало небольшой серии разведчиков Fw-189A. Четвертый прототип закончили постройкой к концу 1938 г., он отличался от третьей опытной машины формой обтекателей воздухозаборников системы охлаждения двигателей. Вооружение Fw-189V-4 ограничивалось двумя пулеметами, один — в люковой установке (B-Stand), второй — на кормовой турели (H-Stand). Другими внешними отличительными признаками четвертого прототипа стали небольшие крылья на колесах основных опор шасси и хвостовое колесо увеличенного диаметра. После завершения заводских летных испытаний Fw-189V-4 использовали для отработки специализированного оборудования военного назначения, в частности дымопостановочной

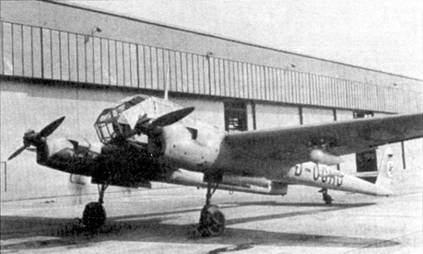

Второй прототип Fw-189V-2 имел регистрационный код «D-OVHD». От первой опытной машины Fw-189 V-2 отличался только наличием вооружения. Под плоскостями крыла смонтированы бомбодержатели.
Четвертый прототип Fw 189V4 с боковыми воздухозаборниками.
Первый прототип Fw-189V-1 был переоборудован в штурмовик путем установки новой бронированной гондолы, рассчитанной на двух членов экипажа. После модернизации самолет получил обозначение Fw-189V-1b. Самолет разбился в демонстрационном полете в начале 1943 г.

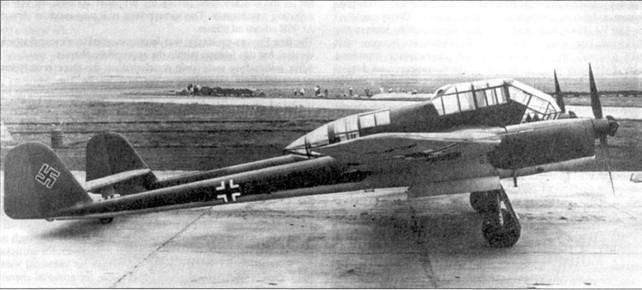

Заводское фото серийного Fw 189А-1 (SI+FF) на аэродроме в Праге.

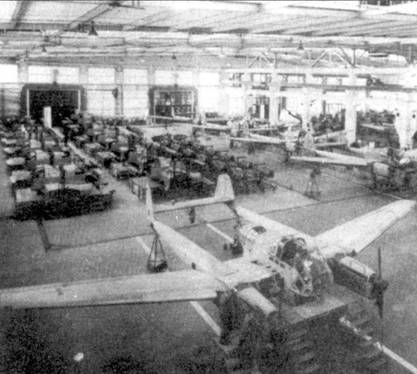

Сборочный цех разведчиков Fw-189 А на заводе фирмы Фокке-Вульф в Бремене.
Самолет Fw-189 A (W.Nr. 0046) завершен, осталось только покрасить. Обратите внимание — самолет не окрашен, но на верхнюю поверхность правой плоскости крыла, тем не менее, уже нанесен крест.
Разведывательный вариант Fw-189
В начале 1940 г. на заводе в Бремене началось производство предсерийной партии из десяти Fw-189А-0. Конструктивно планеры предсерийных машин не отличались, за исключением основных опор шасси, от четвертого опытного самолета Fw-189V-4. В конце лета 1940 г. завод подготовился к переходу на серийную модель Fw-189A-l, 38 самолетов данной модификации было изготовлено до конца 1940 г. (в некоторых источниках говорится о 20 самолетах Fw-189A-l выпуска 1940 г.). Среди личного состава расквартированных во Франции и в Польше разведывательных подразделений, Aufklarungsstaffeln (H), новые машины быстро завоевали высокую репутацию. Fw-189 занял позицию одного из самых надежных самолетов люфтваффе, в вермахте эти машины прозвали «Der fliegende Auge» — летающий глаз. «Рама» фирмы Фокке-Вульф отличалась более высокой выживаемостью, по сравнению с устаревшими подкосными высокопланами-разведчиками Хеншель Hs-126, которые широко применялись в период кампании во Франции.
Люфтваффе требовалось все больше разведчиков, однако завод в Бремене параллельно с освоением Fw-189 готовился к освоению истребителей Fw-190A, поэтому было принято решение наладить изготовление «рам» на территории оккупированной нацистами Чехии. Окончательную сборку самолетов следовало осуществлять на заводе фирмы АэроПрага Высочаны в Праге. В 1941 г. было построено 250 самолетов Fw-189, из них 99 выпустил завод в Бремене, в то время как остальные поставила фирма Аэро-Прага Высочаны. Производство комплектующих для разведчиков освоили на французских заводах, расположенных в округе Бордо. Линию по окончательной сборке Fw-189A оборудовали во французском городе Мериньи.
Чтобы ослабить эффективность налетов бомбардировщиков союзников по территории Германии и оккупированных ею стран пришлось рассредоточить не только производства, но и проектные организации. Примерно 1500 рабочих и инженеров перевезли из Бремена в Бад-Эйлезен — небольшое местечко в заросших лесом горах в окрестностях Бюккебурга неподалеку от аэродрома Минден. Ряд предприятий, поставлявших комплектующие фирме Фокке-Вульф также был рассредоточен по территории Рейха.
Интенсивное перевооружение разведывательных подразделений люфтваффе на новую технику в течение 1942 г.
Окончательная сборка разведчика Fw-189 А-1 (W.Nr. 0032) на заводе фирмы Фокке-Вульф в Бремене. Капоты двигателей Аргус As-410 откинуты для проверки моторов. От Fw-189V-4 серийные самолеты отличались основными опорами шасси рамной конструкции.

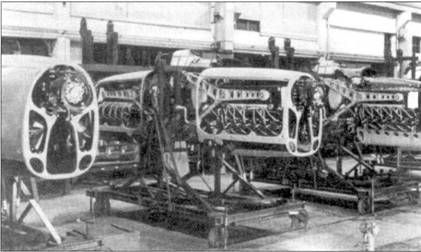

Подготовка двигателей воздушного охлаждения Аргус As-410 в ожидании установки на самолеты Fw-189 А, завод фирмы Фокке-Вульф в Бремене.
Сборочная линия разведчиков Fw-189 А, у самолета ни переднем плане внешние части крыла еще не установлены. Обшивка элеронов, руля высоты и рулей направления самолетов Fw-189 А была полотняной.
Производство в Праге
Люди из руководства RLM были хорошо осведомлены о возможностях авиационной промышленности оккупированных Германией стран. Авиационные заводы протектората Богемия и Моравия с самого начала привлекли внимание технического департамента министерства авиации, однако ненадежное местное населения делало рискованным налаживание выпуска здесь боевых самолетов первой линии. Было решено строить на чешских авиационных заводах учебно-тренировочные, многоцелевые и прочие «легкие» самолеты. Следствием принятого решение стало развертывание на заводе фирмы Авиа в Праге выпуска современного цельнометаллического учебного самолета Арадо Аг-96 и разведчика Fw-189. Неслучайно эти два самолета стали строить на одном заводе: на Аг-96 и Fw-189 устанавливались одни и те же 12-цилиндровые двигатели воздушного охлаждения Аргус As-410 с винтами изменяемого шага. Эти моторы по лицензии фирмы Вальтер строились на заводе в Праге-Жинониче.
Главным подрядчиком лицензионного выпуска самолетов Fw-189 являлась фирма Аэро из Праги-Высочан, субподрядчиками — фирма Летов и авиационное отделение фирмы ЧКД-Прага. Фирма Аэро длительное время специализировалась на постройке бипланов с полотняной обшивкой, металлическим каркасом фюзеляжа и полностью деревянными крыльями. Значительный прогресс в технологии производства был достигнут в ходе лицензионного освоения в середине 30-х годов выпуска французских бомбардировщиков Марсель Блок МВ-200 и, особенно — в ходе освоения производства самолетов СБ-2 конструкции А.Н. Туполева; в Чехословакии бомбардировщик СБ-2 выпускался под обозначением В-71. После оккупации Германией Чехии фирма Аэро сначала стала строить «классический» учебный биплан Бюккер Bu-131D, первые две сотни этих самолетов было построено летом 1940 г.

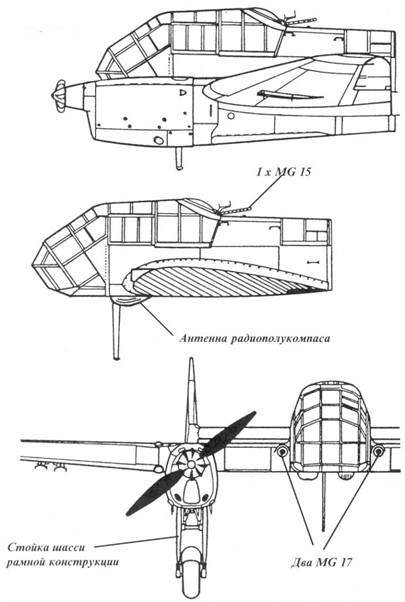

Fw 189А-1

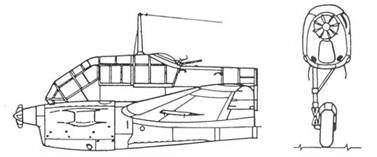

Система охлаждения двигателей серийных самолетов отличалась от аналогичных систем четвертого прототипа Fw-189V-4, на серийных машинах отсутствовали воздухозаборники по бокам мотогондол. На первом прототипе Fw-189V-l имелись индивидуальные выхлопные патрубки цилиндров мотора, ни серийных машинах патрубки объединили общим коллектором.
Первое техническое совещание, в повестке дня которого стоял вопрос о производстве самолетов Fw-189, состоялось в последний день ноября 1939 г. интересно, что завод сначала изготовил Fw-189B-1 и лишь затем перешел на более раннюю модель разведчика Fw-189A-l. Фирма Летов из Праги-Летнаны изготавливала хвостовые балки и хвостовое оперение разведчиков. Фирма ЧКД-Прага из Праги-Карлина — центроплан крыла, элероны, закрылки, тяги управления механизацией крыла. Фирма Аэро изготавливала все остальные основные конструктивно-технологические секции самолета, отвечала за окончательную сборку и летные испытания готовой продукции.
