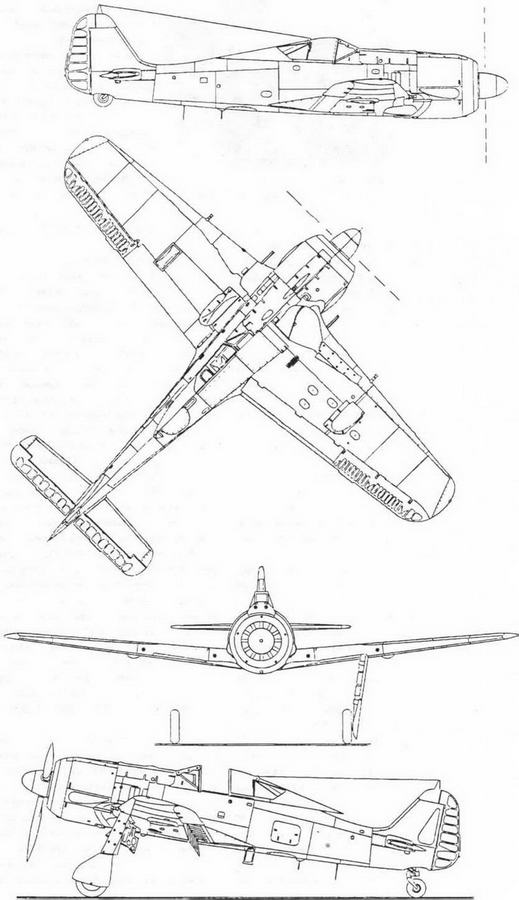

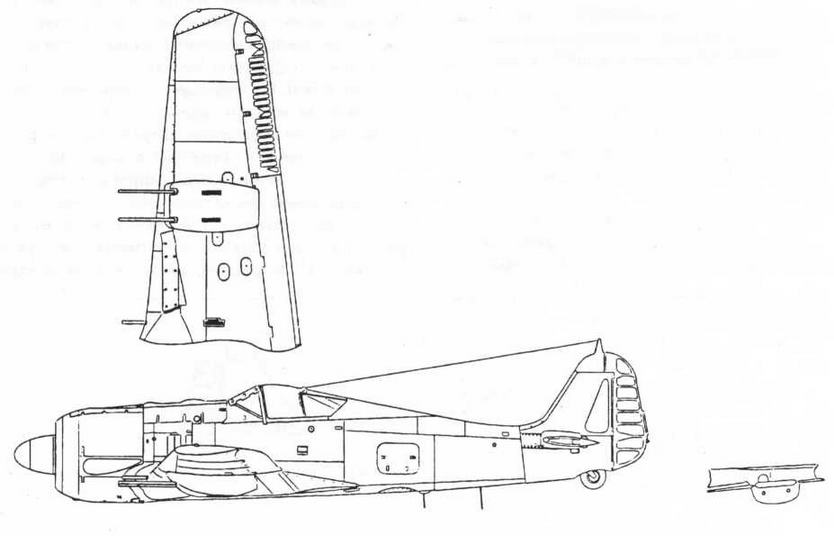

FW190A-5

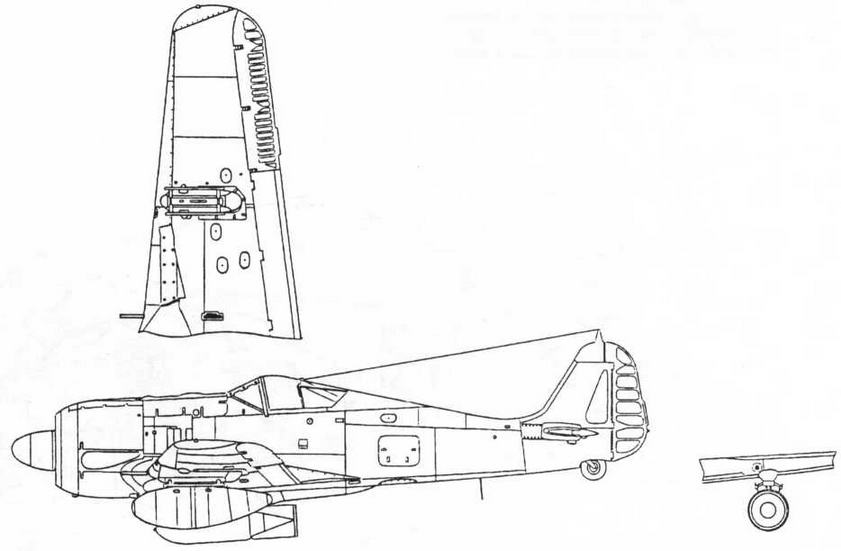

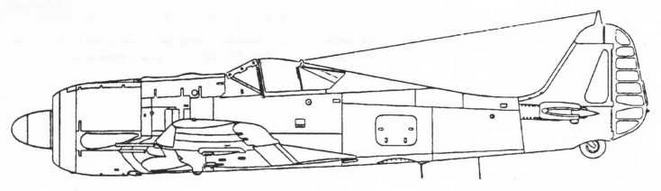

FW190A-5/U2 Дальний ночной истребитель-бомбардировщик с подфюзеляжным бомбодержателем ЕТС250 для SC250 и двумя подвесными 300-литровыми баками
Применяя лобовые атаки, некоторые немецкие асы смогли добиться впечатляющих результатов, другие же не сумели эффективно воспользоваться предложенной тактикой.
Весной 1943 г. в серийное производство был передан вариант FW190A-5, у которого моторама и вся носовая часть была удлинена на 150 мм. Это мероприятие существенно улучшило управляемость
A-5/U2 — ночной истребитель-бомбардировщик с увеличенной дальностью полета. Пламегасители располагались на боковых и нижних патрубках мотора. Бомбодержатель ЕТС250 под фюзеляжем и два держателя фирмы “Мессершмитт” — под крылом для подвески 300-литровых бензобаков. Артвооружение — две пушки MG151/20. Впоследствии переобозначен в G-2/N;
A-5/U3 — штурмовик, подобный A-4/U3. Три бомбодержателя ЕТС501 — подфюзеляжный для SC500 и подкрыльевые для SC250. Всасывающие патрубки с тропическими фильтрами. Впоследствии переобозначен в F-2;
A-5/U4 — истребитель-разведчик с двумя аэрофотоаппаратами. Крыльевые пушки MG/FF демонтированы;
A-5/U8 — истребитель-бомбардировщик с увеличенной дальностью полета, прототип для серий G-1 (с подкрыльевыми держателями бензобаков фирмы “Юнкере”) и G-2 (с держателями фирмы “Мессершмитт”). Артвооружение ограничено двумя пушками MG151/20 в корневой части крыла;
A-5/U17 — бронированный штурмовик, прототип для серии F-3.
Помимо этих машин, ряд U-версий модификации А-5 был использован для отработки нового состава вооружения:
A-5/U9 — с крупнокалиберными пулеметами MG131 вместо MG17;
A-5/U10 — с пушками MG151/20 во внешней части крыла вместо MG/FF;
A-5/U11 — с подвесными пушками МК103 на месте MG/FF;
A-5/U12 — с двумя подвесными контейнерами с парой пушек MG151/20 в каждом вместо MG/FF;
A-5/U13 — с электрическим бомбосбрасывателем, позволяющим применять бомбы по одной;
A-5/U16 — аналогичный A-5/U11, но пушки МК108.
Варианты U14 и U15 представляли собой истребители-торпедоносцы. После того, как испытания закончились неудачей, U15 был использован для опытов с планирующей бомбой BV246.
Полевые доработочные комплекты R1 и R6 для Модификации А-5 не отличались от таковых для А-4, однако на одном из A-5/R6 прошли испытания реактивные снаряды Wfr.Gr.28 калибром 280 мм. Опыты в исследовательском центре “люфтваффе” Тарневиц дали неудовлетворительные результаты.
Один из самолетов модификации А-5 был передан для испытаний в Японию. Всего было построено 723 истребителя этой серии (начало выпуска — ноябрь 1942 г.). На смену ему пришла модификация А-6.

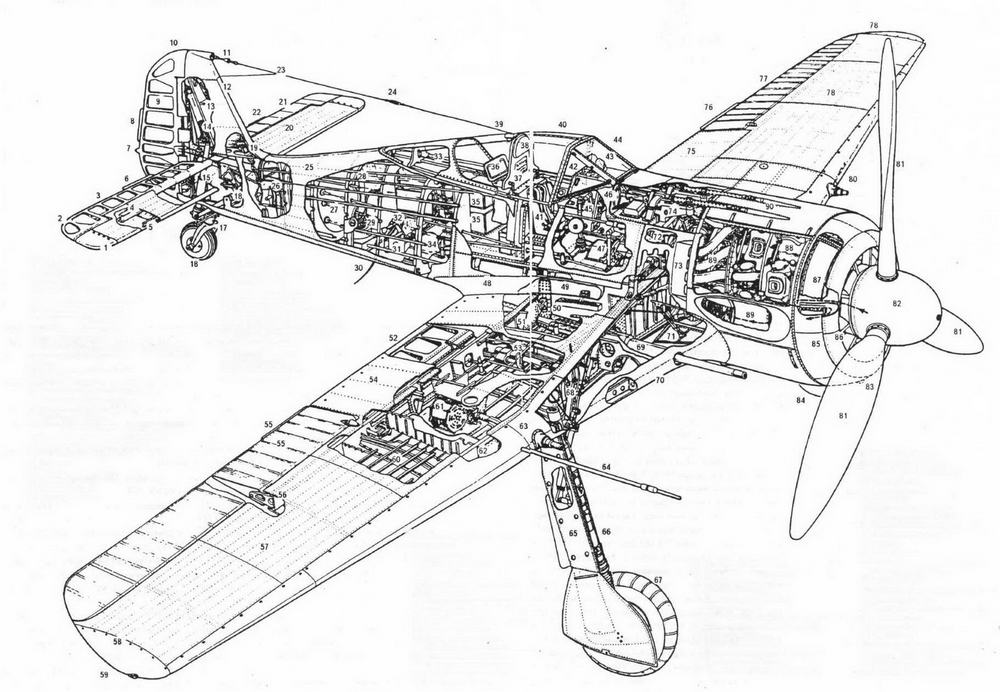

Компоновка FW190A-3
1 Управляемый стабилизатор 2 Роговой компенсатор руля высоты 3 Руль высоты 4 Главный лонжерон 5 Дополнительный лонжерон 6 Отгибаемая пластинка 7 Хвостовой огонь (белый) 8 Отгибаемая пластинка 9 Руль направления 10 Роговой компенсатор руля направления 11 Изолятор антенны 12 Киль 13 Набор киля 14 Лонжерон киля 15 Амортизатор хвостового колеса 16 Замок хвостового колеса 17 Вилка хвостового колеса 18 Хвостовое колесо 19 Механизм управления стабилизатором 20 Левая поверхность стабилизатора 21 Левая половина руля высоты 22 Отгибаемая пластинка 23 Антенна 24 Талреп 25 Обшивка фюзеляжа 26 Качалки рулей 27 Тяги управления 28 Стрингеры 29 Магнитный компас 30 Мачта антенны 31 Медицинская аптечка 32 Стартовая рукоятка 33 Задний обтекатель фонаря 34 Кислородные баллоны 35 Радиостанции FuG7 и FuG25A 36 Крышка багажного ящика 37 14-мм бронеллита 38 Бронезаголовник 39 Ввод антенны 40 Фонарь кабины 41 Сиденье пилота 42 Боковое стекло козырька 43 Прицел Revi 44 Бронестекло 45 Ручка управления 46 Приборная доска 47 Педали руля направления 48 Зализ крыла 49 Распределительная коробка 50 Узел крепления лонжерона 51 Дополнительный лонжерон 52 Щиток-закрылок 53 Электропривод щитка 54 Обшивка крыла над щитком 55 Отгибаемая пластинка 56 Узел крепления элерона 57 Правая консоль крыла 58 Законцовка крыла 55 Отгибаемая пластинка 56 Узел крепления элерона 57 Правая консоль крыла 58 Законцовка крыла 59 Правый навигационный огонь (зеленый) 60 Нервюра и стрингеры крыла 61 Патронный ящик пушки MG/FF 62 Главный лонжерон 63 20-мм пушка MG/FF 64 Приемник воздушного давления 65 Створка опоры шасси 66 Амортизатор основной опоры 67 Основное колесо 68 Узел уборки опоры 69 20-мм пушка MG151/20 70 Носок крыла 71 Створка шасси 72 Моторама 73 Выхлопные патрубки 74 7,92-мм

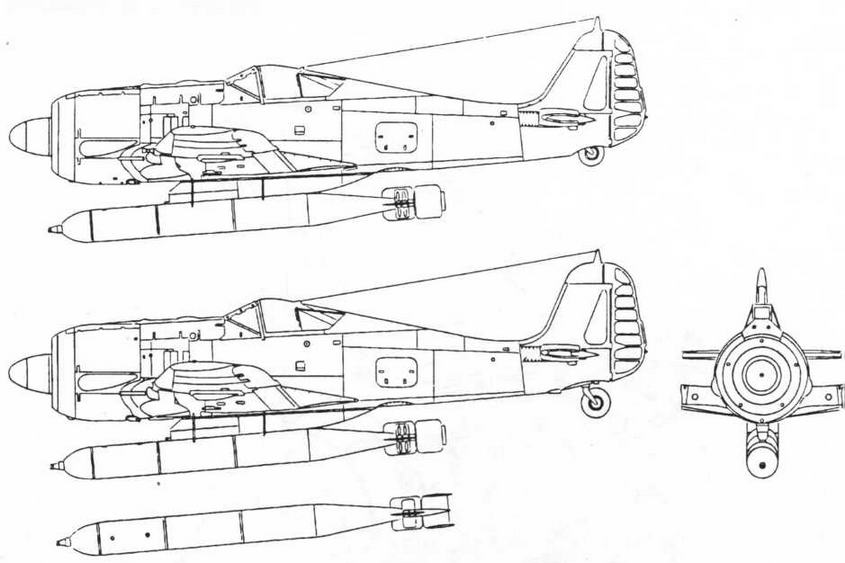

FW190A-5/U14, A-5/U15
Жизнь часто разрушает планы
В конце весны 1943 г. фирма “Фокке-Вульф” готовила к запуску в серийное производство новую модификацию FW190. Начало постройки серии А-б было намечено на апрель, но массированные налеты авиации союзников задержали этот момент до июня. С самого начала А-6 рассматривался в качестве штурмовика из-за неудовлетворительной высотности мотора BMW8Q1D-2. Помимо заводов “Фокке- Вульф”, новую машину стали строить предприятия “Арадо” в Бранденбурге и Анкламе, заводы AGO в Ошерслебене и “Физилер” в Касселе. К декабрю 1943 г. было выпущено 569 FW190A-6.
Модификация А-б отличалась от более ранних следующими особенностями: вместо MG/FF во внешней части крыла монтировались пушки MG151/20 (по типу A-5/U10), для которых пришлось сделать выпуклые обтекатели на нижней поверхности плоскостей; самолеты оснащались усиленными колесами основных стоек шасси и фотокинопулеметом “Robot”. Под фюзеляжем на некоторых машинах можно было заметить антенну радиостанции FuG16ZE.
Начиная с модификации А-6 сменилась номенклатура R-версий FW190. На шестидесяти самолетах A-6/R1 "Pulkzerstorer” (в переводе — “разрушитель строя”) вооружение было серьезно усилено: под крылом в двух установках WB151 в дополнение к двум крыльевым MG151/20 монтировались еще четыре такие же пушки (по типу A-5/U12). Вариант A-6/R2 представлял собой другую попытку увеличить огневую мощь: на нем вместо внешних крыльевых MG151/20 смонтировали 30-мм пушки МК108 (в отличие от подвесных на A-5/U16). Вариант A-6/R3 нес под плоскостями более мощные (и более тяжелые) 30 мм пушки МК103. На A-6/R4 установили систему повышения мощности мотора на больших высотах GM-1, использовавшую закись азота. Некоторые FW190A-6 отличались совсем уж диковинным вооружением - тремя вертикально установленными в фюзеляже пушками МК103 (система SG116 “Zellendusche” — “Ливень”). Момент открытия огня по вражеским бомбардировщикам, непосредственно под которыми пролетал истребитель с подобным вооружением, определяло специальное фотоэлектрическое устройство. Системой "Ливень” было оборудовано около сорока FW190, все они были переданы для испытаний в эскадру JG10. В 1-м отряде этой же эскадры имелись истребители FW190A-6, оснащенные радиолокаторами FuG217 “Нептун"! для применения в качестве ночных перехватчиков. В случае необходимости на всех А-б можно было смонтировать бомбодержатель ЕТС501, который с переходной балкой ER4ZT позволял подвешивать 4 бомбы SC50. Ряд самолетов этой модификации имел усиленную броню.
FW190A-6
FW190A-6/R1 Истребитель-перехватчик, вооруженный шестью пушками MG151/20 и двумя пулеметами MG17
Вариант A-6/R6, как и прежде, предусматривал возможность подвески двух пусковых установок Wfr.Gr.21. Единственной U-версией серии А-6 была U3 — истребитель-бомбардировщик, подобный A-5/U3. Всего за период с июня по декабрь 1943 г. было выпущено 569 экземпляров А-6. Цифры, относящиеся к более позднему периоду серийного производства FW190, недостаточно надежны в связи с тем, что документация фирмы погибла в результате бомбардировок.
Огромное количество версий FW190, в которых вконец запутались сами немцы, заставило Техническое управление “люфтваффе” в апреле 1943 г. ввести новую и более стройную систему обозначений для этого самолета. С этого момента буквой А идентифицировались истребители и легкие истребители-бомбардировщики с моторами BMW801, буквой В — высотные истребители с BMW801D-2 и GM-1, буквой С — высотные истребители с DB603 и турбокомпрессорами, буквой D — истребители с Jumo213, буквой Е — разведчики (не было реализо вано), буквой F — штурмовики и буквой G — истребители-бомбардировщики.
