Фрактография в материаловедении

Ковалева Ангелина Адольфовна

2. Механизмы зарождения трещины

Механизмы зарождения трещин и пор на атомном уровне основаны на представлении о том, что для разрушения необходима пластическая деформация, вызванная движением дислокаций.

Известно несколько моделей соединения дислокаций и образования субмикротрещин. Так, торможение дислокаций и их скопление около препятствий (границы зерен, двойников либо включения избыточных фаз) способствует сближению нескольких дислокаций, экстраплоскости которых сливаются, а под ними образуется зародышевая микротрещина. Модель образования микротрещины путем слияния дислокаций называется моделью Зинера – Стро.

Микротрещина может преобразовываться в микропору

путем вхождения дислокации обратного знака в дислокационную микротрещину и ее затупления (рис. 1), что приводит к существенному уменьшению концентрации напряжений в ядре клиновидной дислокационной трещины, или сверхдислокации.

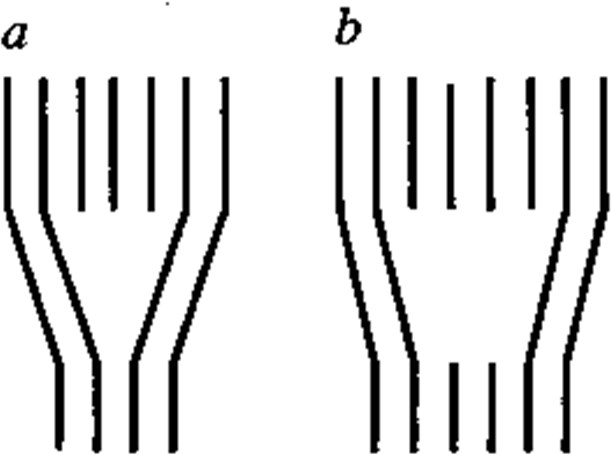

Рис. 1. Образование дислокационной трещины (а) и ее затупление с превращением в пору (б) [3]

Микропоры могут образоваться путем формирования локальных скоплений вакансий с последующей конденсацией их в поры. Вакансионному пересыщению кристаллической решетки способствуют большая пластическая деформация, радиационное облучение, закалка и т. п.

Модель формирования поры в результате сдвиговой деформации, протекающей за счет дислокационных перемещений в пересекающихся плоскостях скольжения, показана рис. 2. Условия такого скольжения реализуются в макроскопическом масштабе, например, при поперечной или винтовой прокатке, при которой в осевой зоне заготовки вскрывается полость.

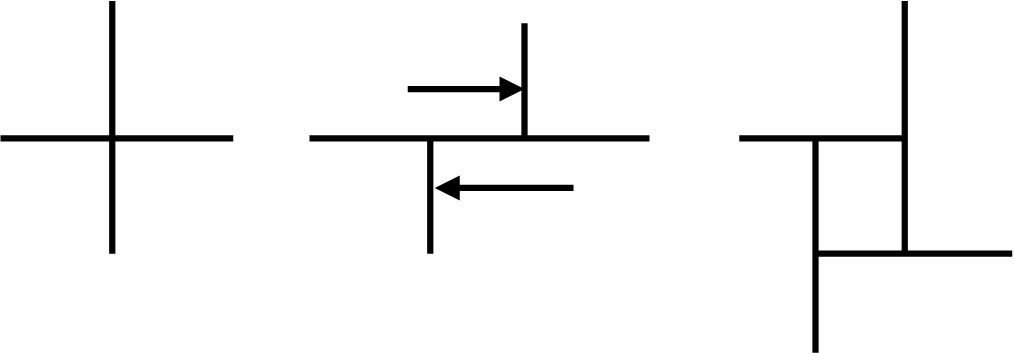

Рис. 2. Образование поры на пересечении попеременно активируемых плоскостей скольжения

Особенности производства и эксплуатации металлических материалов способствуют возникновению газовых пор (пузырьков), причем давление газа может быть существенным.

Модель заторможенного сдвига. Эта модель, подобно предыдущей, предполагает блокировку дислокаций барьером. Отличие ее заключается в том, что в голове дислокационного скопления возникают не только касательные напряжения интенсивностью n, но и значительные нормальные растягивающие напряжения в области под плоскостью скольжения. Эти растягивающие напряжения максимальны на плоскости, составляющей угол 70° с плоскостью скольжения (рис. 3).

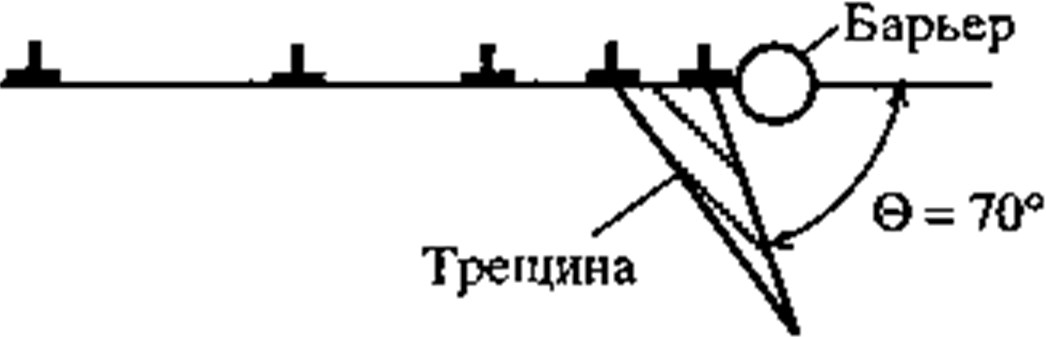

Рис. 3. Схема зарождения трещины у вершины дислокационного скопления [3]

После достижения количества дислокаций в скоплении до нескольких сотен нормальные напряжения превышают прочность материала на отрыв (теоретическая прочность), и появляется трещина.

Модель Коттрелла. Этот механизм можно использовать для описания процесса образования трещин в металлах с ОЦК (объемно центрированной кубической) решеткой. Возникновение трещин, как и в предыдущих случаях, связывается с необходимостью формирования дислокационных скоплений. Однако в модели Коттрелла не требуется наличия в исходном состоянии готовых барьеров для дислокаций. Препятствия, а затем дислокационные скопления и трещины образуются в результате протекающей пластической деформации.

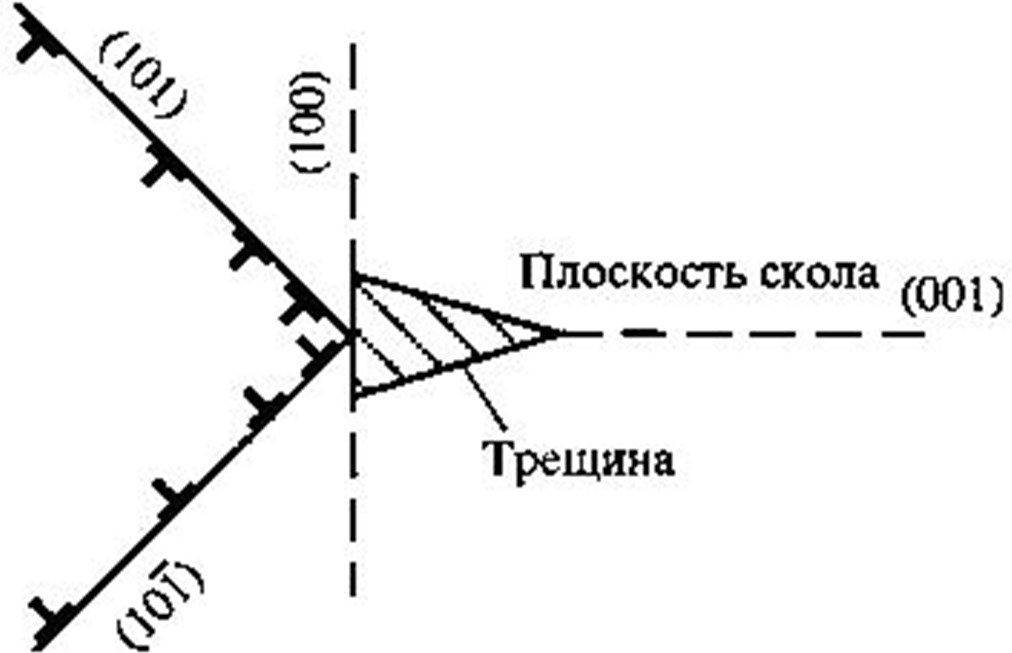

Рис. 4. Схема зарождения трещины в ОЦК металлах [3]

На

рис. 4 показана схема образования трещины по этой модели. В растягиваемом образце происходит перемещение скользящей дислокации по пересекающимся плоскостям (101) и (101) (это плоскости наиболее плотной упаковки в ОЦК кристалле, и именно они являются плоскостями легкого скольжения). При встрече этих дислокаций возникает новая дислокация, расположенная в плоскости (100), не являющейся плоскостью скольжения. Дислокация встречи блокирует обе плоскости скольжения, что приводит к скоплению дислокаций и образованию зародышевой трещины в плоскости скола (001).

Модель образования трещины у субграницы. В некоторых случаях для зарождения трещины необязательным является наличие дислокационного скопления. Например, в металлах с гексагональной решеткой (Zn) при низких температурах возможно возникновение трещины в результате перерезания малоугловой границы в процессе сдвига. На рис. 5 показано образование микротрещины в результате сдвига, разделяющего малоугловую границу (с углом разориентиров-ки приблизительно 5°) на две части. Такое разделение возможно, если малоугловая граница расположена вертикально по отношению к базисным кристаллографическим плоскостям ГПУ кристалла, по которым происходит сдвиг при нагружении.

Модель зарождения трещины при торможении двойника. Двойники деформации распространяются с большой скоростью, поэтому при встрече растущего двойника деформации с препятствием, например границей зерна или ранее образовавшимся двойником, для которого характерно другое направление двойникования, создаются благоприятные условия для зарождения трещины (рис. 6).

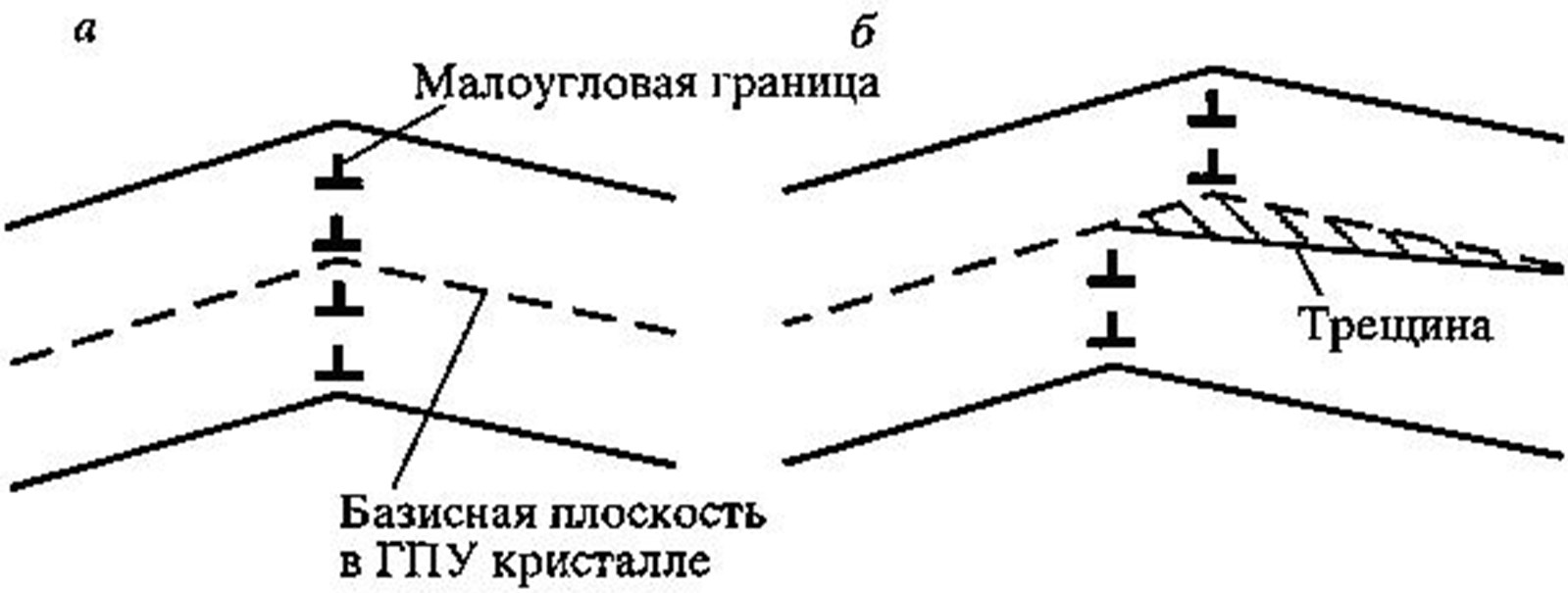

Рис. 5. Возникновение трещины при перерезании малоугловой границы:

а – до деформации; б – зарождение трещины [3]

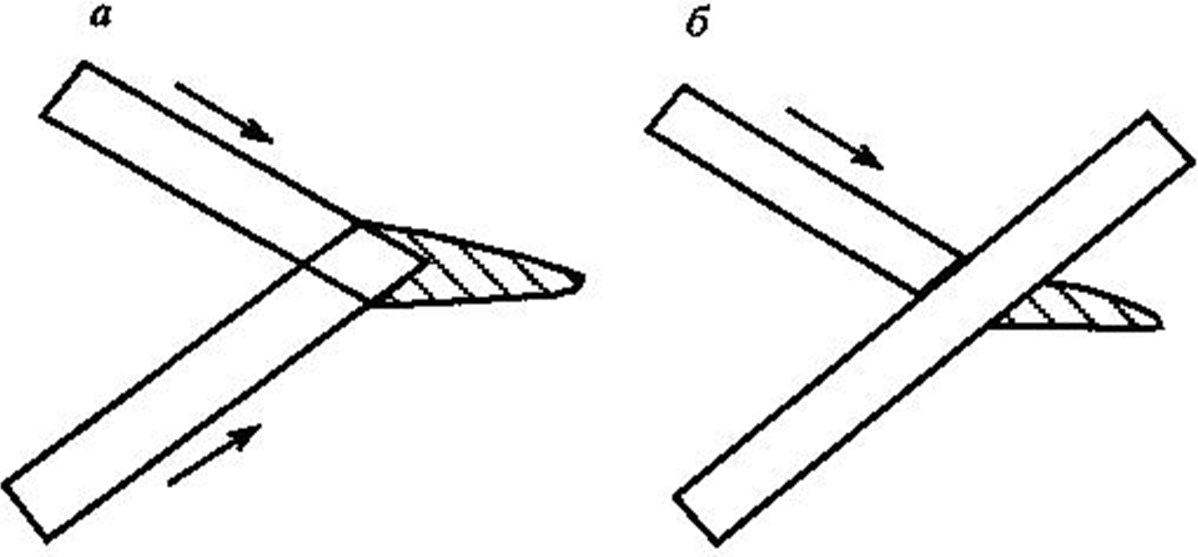

Рис. 6. Схема возникновения трещины при встрече развивающихся двойников (а) и торможения одного двойника другим (б) [3]

В условиях развитой межзеренной деформации микропоры могут возникать вблизи стыка кристаллитов А, В и С (рис. 7).

Вакансионная модель образования пор. Деформация ползучести, особенно при высоких температурах и низких напряжениях, связана не с движущимися дислокациями, а происходит вакансионным путем и является результатом направленного массопереноса. Диффузионные потоки вакансий вдоль границ зерен больше транскристаллитных потоков. Это стимулирует зернограничную деформацию и образование трещин и микропор на стыке кристаллитов. Межзеренное проскальзывание вдоль границы со ступенькой способствует образованию микропор.

Микропоры могут образовываться около частиц избыточных фаз, которые чаще всего располагаются на границах зерен. С увеличением поверхностной энергии границы матрица – фаза и уменьшением размера частиц избыточной фазы вероятность образования микропор возрастает. Образование микропор по механизму стока вакансий наблюдается при радиационном облучении.

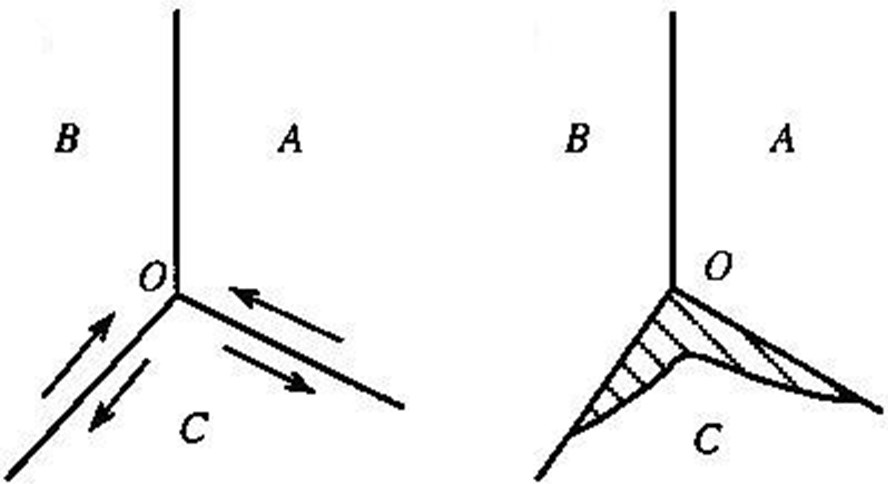

Рис. 7. Схема зарождения трещины в стыке трех зерен за счет межзеренной деформации [3]
