Фрактография в материаловедении

Ковалева Ангелина Адольфовна

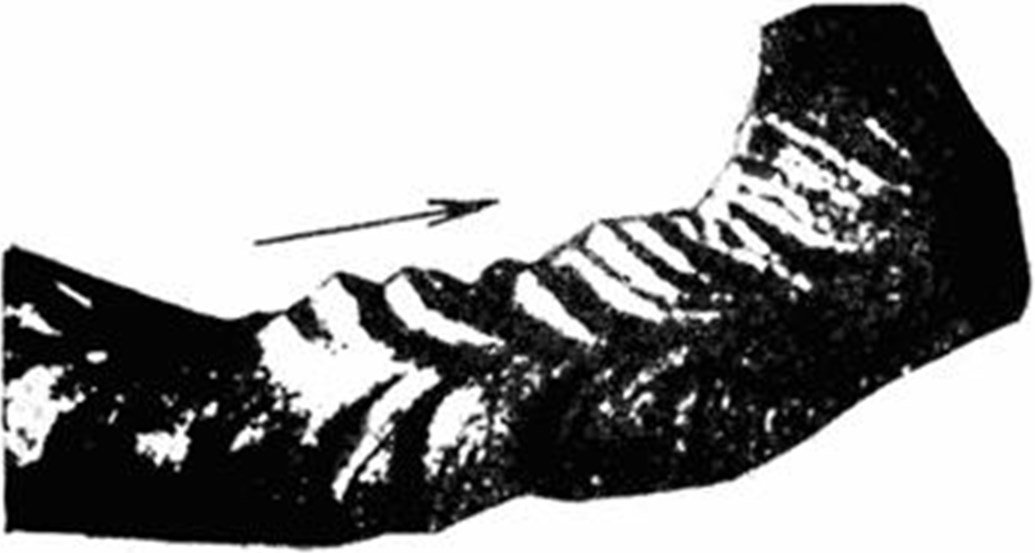

Рис. 25. Шевронный излом

(Стрелкой показано направление, в котором происходит разрушение)

Является признаком

малой пластической деформации при разрушении. Образуется при растяжении с изгибом образцов и деталей прямоугольного сечения, труб, а также в зоне нестабильного роста усталостной трещины.

4.3.2. Классификация по морфологии поверхности разрушения

Кристаллический излом (рис. 26) – поверхность разрушения, состоящая из блестящих плоских участков (граней).

Кристаллический излом является признаком хрупкого разрушения; при рассмотрении на микроуровне выявляются фасетки скола и межзеренные фасетки.

Фарфоровидный излом (рис. 27) – сглаженная, с трудно различимой кристалличностью строения поверхность разрушения светло-серого цвета, похожая на поверхность разрушения фарфора.

При рассмотрении на микроуровне выявляются фасетки скола.

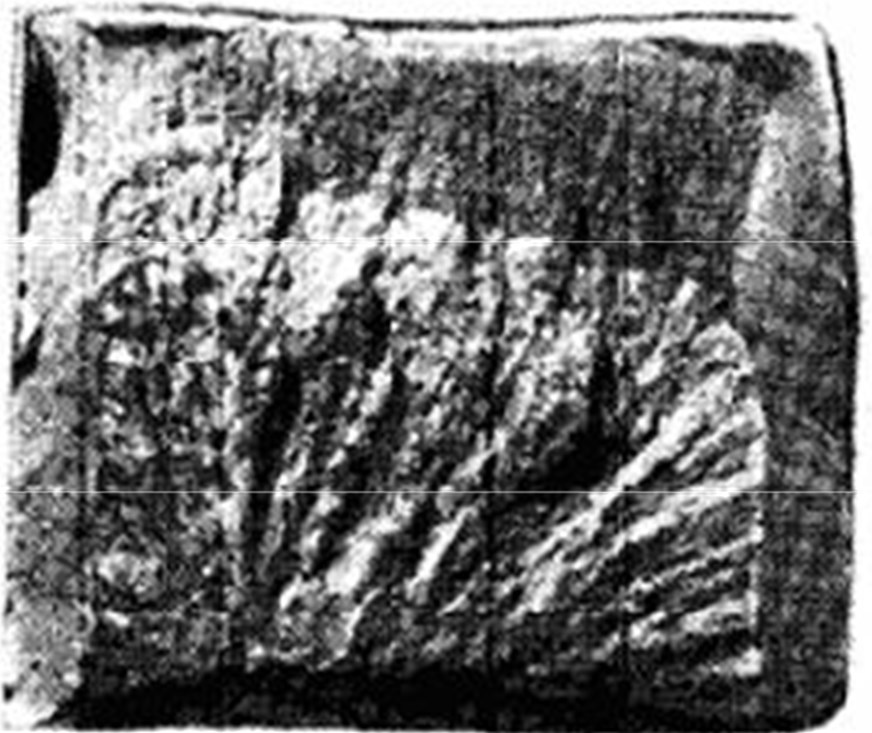

Рис. 26. Кристаллический излом

Расходящиеся рубцы указывают направление разрушения.

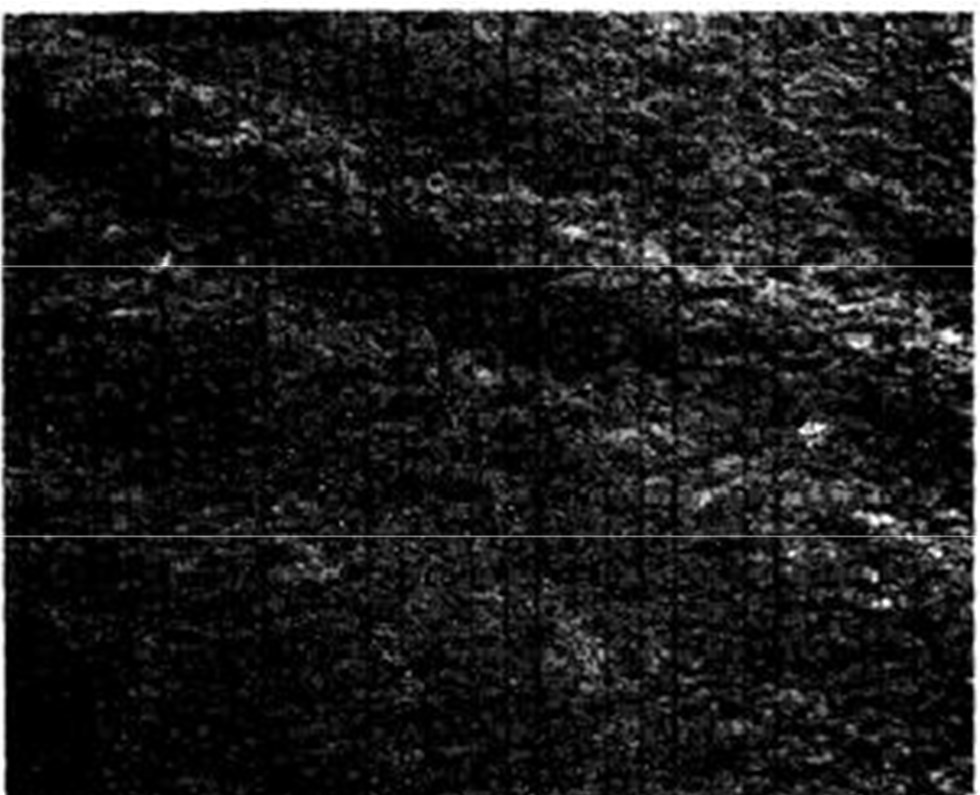

Рис. 27. Фарфоровидный излом

Бархатистый излом (рис. 28) – гладкая, с мелкокристаллическим строением, трудно разрешаемым визуально, поверхность разрушения серого цвета с тусклым металлическим отливом, напоминающим бархат. При рассмотрении на микроуровне в изломе выявляются фасетки скола

и квазискола.

Фарфоровидный и бархатистый изломы встречаются у закаленных инструментальных сталей, высокопрочных низкоотпущенных конструкционных сталей с мелкозернистой структурой в литом и деформированном состояниях.

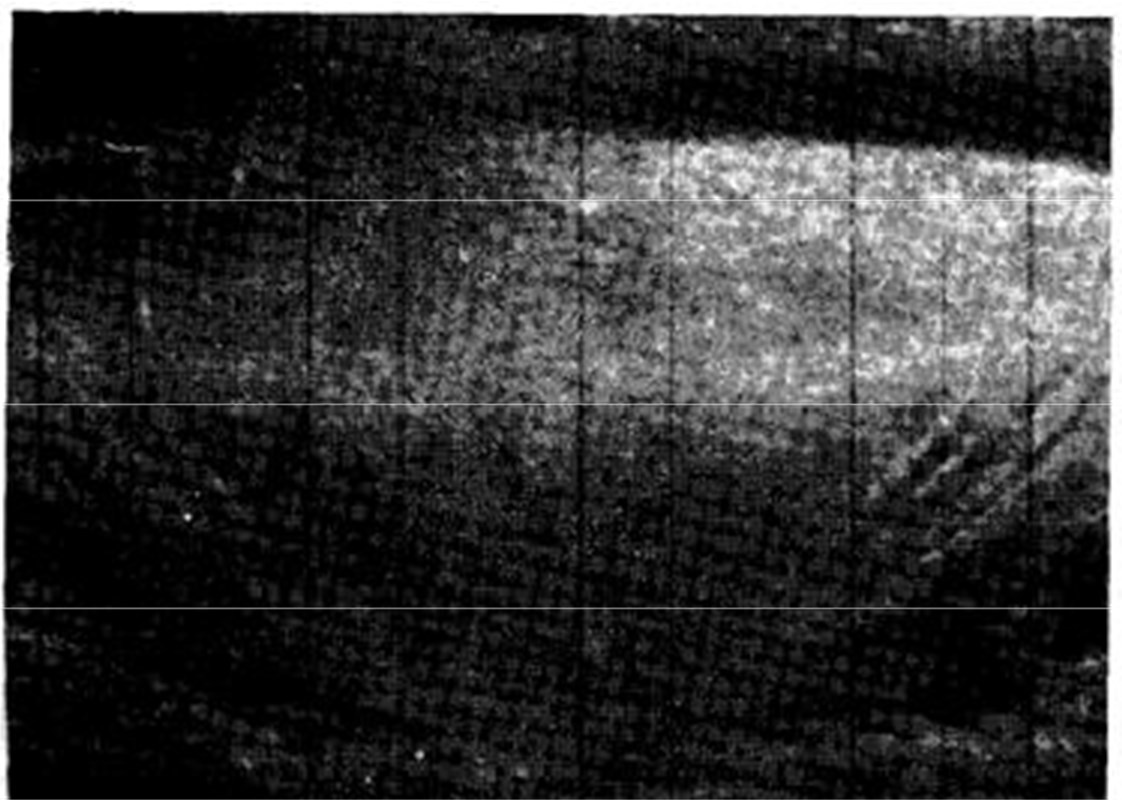

Рис. 28. Бархатистый излом

Участок бархатистого излома (справа), постепенно переходящий в кристаллический излом с более крупным зерном.

Волокнистый излом (рис. 29) – матовая шероховатая поверхность разрушения, как правило, с признаками пластической деформации (утяжка, расходящиеся рубцы).

Волокнистый излом является признаком вязкого разрушения. При рассмотрении на микроуровне на изломе выявляются ямки, фасетки квазискола.

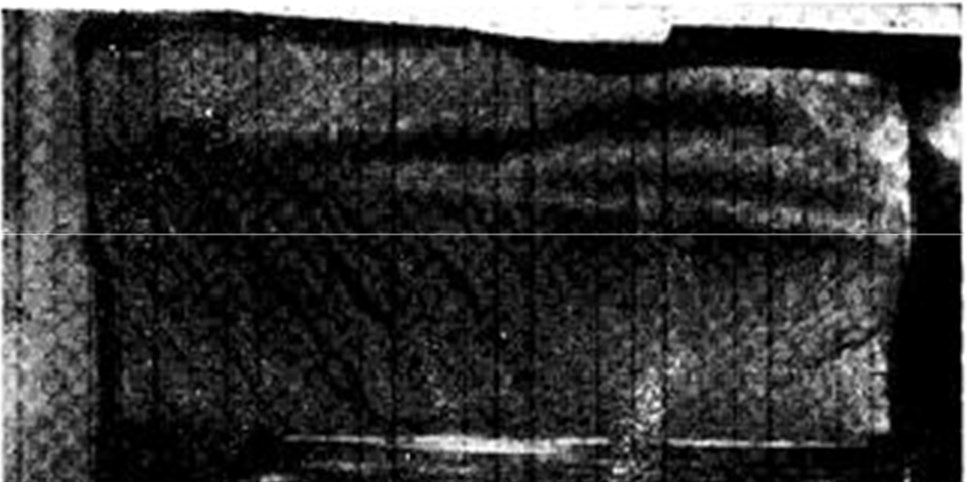

Рис. 29. Волокнистый излом

Волокнисто-полосчатый излом (рис. 30) – поверхность разрушения, характеризующаяся наличием слоистости.

Слоистость связана, как правило, со структурной неоднородностью деформированного материала. Проявлением структурной неоднородности может быть шиферность в изломе (мелкие расщепления, образовавшиеся в процессе поломки).

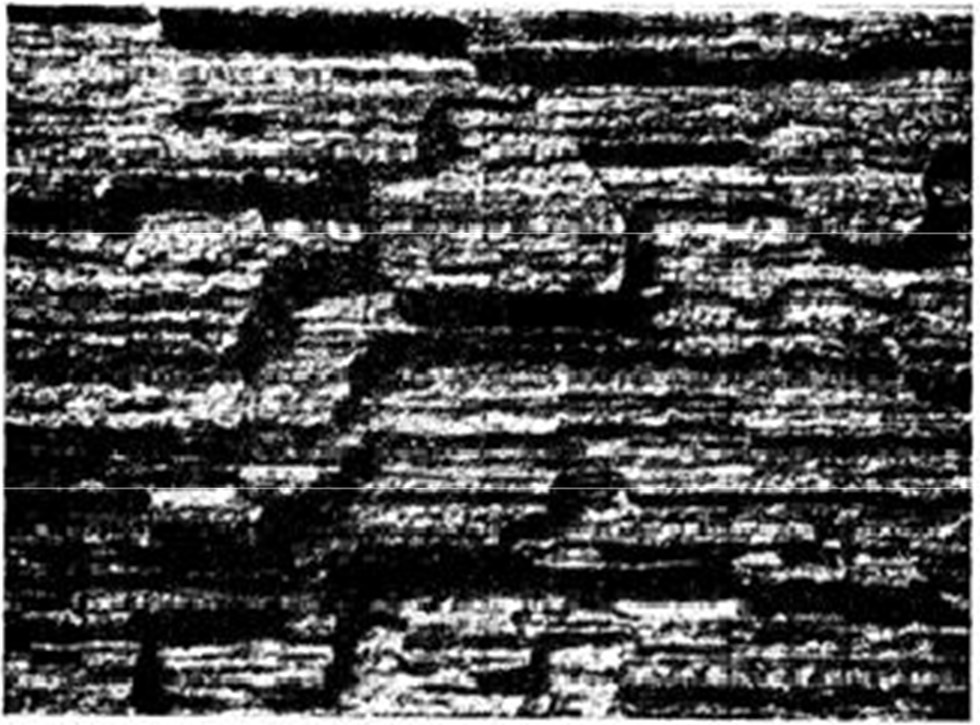

Рис. 30. Волокнисто-полосчатый излом

Волокнисто-чешуйчатый излом (рис. 31) – поверхность разрушения, характеризующаяся наличием гладких участков в виде чешуек.

Конец ознакомительного фрагмента.
