Фундамент. Прочно и надежно

Крейс В. А.

С помощью расчета устанавливают требуемую длину свай. Эта величина для малоэтажного строительства, как правило, составляет 3–6 м. Количество свай зависит от несущей способности одной сваи, типа грунта и нагрузки на него.

Чтобы определить требуемый объем материалов, нужно узнать высоту и ширину фундамента, если он ленточный; количество свай и столбов – если фундамент на точечных опорах.

Высоту можно определить путем сложения глубины залегания фундамента и возвышения его обреза над поверхностью земли.

Расчетную ширину ленточного фундамента вычисляют путем деления общего веса конструкций здания вместе с предполагаемой полезной нагрузкой на несущую способность грунтового основания, а затем – на периметр фундамента.

Если фундамент имеет не прямоугольное поперечное сечение, расчет конструкций усложняется.

Например, для устройства ленточного

фундамента на слабом пучинистом основании его можно сделать с уширенным основанием (рис. 10). Это ослабит воздействие сил пучения и защитит фундамент от просадки.

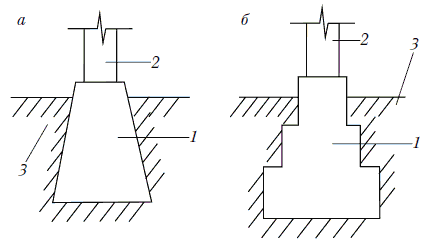

Рисунок 10. Виды фундамента с уширенным основанием: а) наклонный, б) ступенчатый; 1 – фундамент, 2 – несущая стена, 3 – грунт

Если решено применять плитный фундамент, расчетом определяют его высоту от надземной части здания в зависимости от конструктивных и полезных нагрузок, а также – от несущей способности грунта.

После определения необходимого объема железобетона надо вычислить, сколько заполнителя, цемента, арматуры и воды потребуется для его приготовления. Для чего надо взять подходящий рецепт бетона, нужную для данных геологических условий степень армирования и умножить каждый показатель (в процентах) на общий объем фундамента.

Для расчета фундамента можно воспользоваться специальной компьютерной программой, но при возведении небольшой постройки в индивидуальном строительстве и простом по сечению фундаменте несложно рассчитать конструкции самостоятельно.

При профессиональном расчете фундамента учитывают дополнительные коэффициенты, особые нагрузки (в том числе сейсмические) и другие специальные параметры, без которых, в принципе, можно обойтись в частном строительстве, если округлить расчетные значения в большую сторону после простого расчета.

Для определения объема фундаментных работ нужно знать, какие отдельные работы будут выполнены, какое количество материалов применено и в каком порядке будет происходить устройство фундамента.

В зависимости от объема работ находятся сроки их выполнения, которые важно учитывать для определения условий строительства (оно может выпасть на зимнее время) и общих его сроков.

Если объем работ небольшой, не потребуется возведения временных сооружений и создания специальных для работы на морозе или во влажных условиях.

Для контроля над строительными работами принято создавать график работ, в котором указывают их объемы, расход материалов и необходимое количество рабочих рук, а самое главное – сроки выполнения этих работ.

Остановимся на фундаментах. Составление графика и определение объема работ для них ничем не отличается от других строительных процессов.

График работ бывает трех типов: циклограмма, линейный и сетевой.

Циклограмма – это график, в котором на одной оси отмечают количество захваток (участков работы), а на другой – время выполнения каждой работы. Линии на этом графике обозначают отдельные виды работ. На этих линиях или в сноске нужно указать название работы и необходимое для ее выполнения количество рабочих.

Линейный календарный график также называют календарным планом и изображают в виде таблицы, в столбцах которой указывают наименование работ, объемы материалов, количество работников, требуемые механизмы и наконец сроки выполнения.

Линейный график более наглядно показывает последовательность всех строительных работ.

К тому же его проще выполнять. Но точно определить все сроки работ и резервы времени с помощью этого графика нельзя.

Сетевой график отличается большей точностью и сложностью. Хотя, если разобраться, ничего сложного в нем нет. Нужно просто обозначить каждое отдельное событие в сооружении фундамента своим числом в соответствии с последовательностью выполнения работ, а затем расположить их в кругах, соединив стрелками, которые опять же обозначают последовательность работ. Стрелки подписывают числами, отмечающими сроки выполнения каждой работы. Среди событий можно выделять окончания земляных работ, твердения бетона и т. д. Затем в зависимости от необходимых сроков окончания работ рассчитывают, сколько времени можно выделить на любой конкретный их вид.

СТОИМОСТЬ ФУНДАМЕНТА

Для определения расходов на материалы и фундаментные работы

следует составить смету. Это документ, в котором последовательно указывают все виды работ, необходимые объемы материалов, нужные механизмы и приспособления с их стоимостью.

Смету можно составлять, если уже известны объемы строительных материалов, стоимость их, инструментов и выполнения работ (при возведении фундамента наемными работниками).

...

При составлении сметы следует внести в нее пункт «непредвиденные расходы» и заложить на него 20 % от общей стоимости строительства. Кроме того, 15 % составят накладные расходы (транспорт, работа прораба и т. п.).

Есть несколько методов составления сметы. Рассмотрим самые популярные.

1. Трудозатратный метод подходит для отдельных видов работ и сводится к определению договорной стоимости работ, выполняемых наемными рабочими без составления договора, к которой уже затем прибавляют цену материалов и другие статьи расходов.

2. Расчет по укрупненным показателям. Этот метод тоже не очень подходит для самостоятельного составления подробной сметы при возведении фундамента, поскольку основан на укрупненных показателях без расшифровки деталей сметы. Как правило, такую смету предоставляют застройщику строительные фирмы.

3. Развернутая смета представляет собой традиционный способ подсчета стоимости строительных работ. Ее можно применять и для определения стоимости фундамента. В индивидуальном строительстве смету не обязательно составлять с соблюдением всех норм оформления, поэтому ее можно сделать в упрощенном виде. Развернутая смета содержит три основные графы: прямые затраты, накладные расходы и прочие затраты.

Основными графами расходов в смете по возведению монолитного железобетонного фундамента будут планировочные и земляные работы, устройство противопучинистой подушки, песок, бетон, арматура (стержневая и проволочная), гидроизоляционные проникающие составы, вязальная проволока или сварочные работы для сооружения арматурного каркаса, материалы для опалубки, работы по установке опалубки, полиэтиленовая пленка для укладки в опалубку, гидроизоляционные материалы, работы по гидроизоляции, вязка и установка арматурного каркаса, бетонирование, демонтаж опалубки, обратная засыпка грунта, накладные и непредвиденные расходы.

Не стоит забывать при составлении сметы про «невидимые» работы: гидроизоляцию, укладку в опалубку полиэтилена, прокладку коммуникаций, работы по очистке строительной площадки и т. п.

Вообще фундаментные работы составляют около 15 % от стоимости возведения всех несущих конструкций здания.

Относительная стоимость фундамента зависит от его типа, площади здания в плане и глубины заложения фундамента, а также от характеристик других несущих конструкций. Экономичность того или иного типа фундамента зависит от существующих условий и может значительно колебаться при их изменении.

Сэкономить средства на возведении фундамента можно, если не выполнять его с излишне большой глубиной заложения и без применения специальной техники. Остальные способы экономии относительны и зависят от условий строительства (например, монолитный железобетон по сравнению со сборным экономичнее, но при влажных условиях твердения сэкономить на этом не получится).

ЗОНИРОВАНИЕ УЧАСТКА

Еще на этапе оформления разрешения на строительство следует произвести зонирование участка, определив его функциональные зоны на период строительных работ и дальнейшей эксплуатации. Это позволит сразу установить, где будут проходить коммуникации, а где нужно устроить подъезды к возводимому зданию.

Зонирование участка показывают на схеме его планировочной организации (этот документ нужен, чтобы получить разрешение на строительство), обозначая места существующих и возводимых капитальных объектов, подъезды и подходы к строениям, объекты, которые предполагается снести, участки с озеленением и благоустройством.

Но схема планировочной организации участка показывает проектное зонирование территории. А для составления зонирования на период строительства к перечисленным зонам следует добавить участки для складирования грунта и строительных материалов, объездной путь для строительной техники (если она применяется), места для возведения временных строений («времянки», складов, уборная), для устройства дренажного колодца и очистных сооружений, пути прокладки инженерных коммуникаций и расположение уже существующих.
