КАМЕННЫЕ РАБОТЫ
Каменные работы включают в себя кирпичную и бутовую кладки, а также возведение фундамента из сборных железобетонных блоков. Кладку фундамента из природного камня ведут с обязательной перевязкой швов. Это относится и к устройству ленточных фундаментов из сборного железобетона. Для выполнения кирпичной или бутовой кладки необходимы ручные инструменты и приспособления. С помощью кельмы укладывают раствор. Молоток-кирочку применяют для раскалывания кирпича на части и его обтески.
Кувалду, молоток-кулачок и трамбовку используют только для бутовой кладки. Кувалда нужна для раскалывания (плинтовки) камней на более мелкие части, молоток-кулачок – для скола острых углов (приколки камней) и осадки камня во время кладки.
Необходимы
Бутовая кладка
Ряды бутовой кладки необходимо устраивать одинаковыми по высоте и с соблюдением перевязки швов (рис. 14). Причем некоторые камни могут занимать 2 или 1,5 ряда по высоте, а некоторые – меньше.

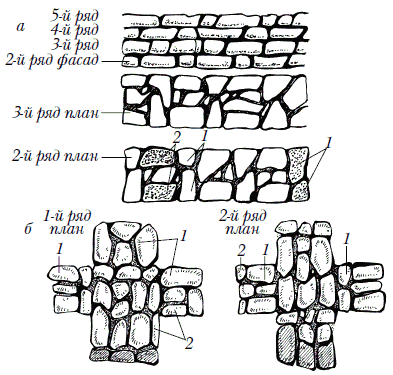

Рисунок 14. Перевязка швов в бутовой кладке: а) рядовая кладка, б) пересечение стен; 1 – тычковые камни, 2 – ложковые камни
Перевязка швов в бутовой кладке не может быть идеальной, поэтому чередование ложков и тычков весьма условно; главное, чтобы шов не располагался над швом. Нижний ряд укладывают насухо из постелистого бута, плоской стороной вниз. Между большими камнями остаются пустоты, которые заполняют более мелкими камнями. Для второго и последующих рядов можно применить один из трех методов ведения бутовой кладки (рис. 15). Все они состоят из укладки слоев высотой 20–25 см и различаются по способу подачи цементной смеси.

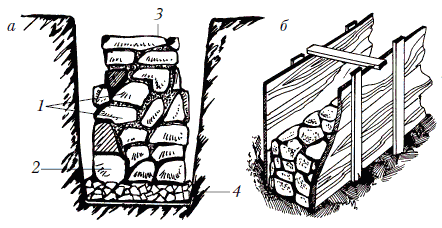

Рисунок 15. Методы ведения бутовой кладки: а) под лопатку, б) под залив в опалубке и без; 1 – маячный (верстовой) камень, 2 – постелистый бут нижнего ряда, 3 – раствор, 4) щебеночная подушка

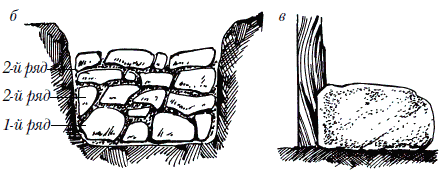

Рисунок 15 (продолжение). Методы ведения бутовой кладки: б) под залив в опалубке и без, в) под скобу
Для метода кладки «под лопатку» камни нужно тщательно подбирать и подгонять по размерам. Эту кладку можно выполнять как в опалубке, так и без нее. Кладку каждого ряда начинают после поливки нижнего ряда жидким цементным раствором (подвижностью 13–14 см) с установки маячных камней одной высоты на углах фундамента, пересечениях стен и по всему периметру ленточного фундамента с интервалом в 5 м (в опалубке это делать не нужно). По этим камням натягивают причалки и возводят забутку из других камней, расщебенку, осаживают и трамбуют слой, заливают в пустоты жидкую цементную смесь, а затем укладывают слой цементного раствора в 2–4 см (подвижностью 4–6 см). После чего цикл повторяют. Кладка под залив включает установку камней насухо с последующей заливкой их жидким цементным раствором. Этот метод возможен только при наличии опалубки или враспор со стенками траншеи (при глубине заложения не более 1,25 м). Подбирать камни по размерам можно менее тщательно. Каждый слой предполагает устройство по нему расщебенки, уплотнение камней и залив раствора. Кладку под залив можно уплотнять вибратором для устранения пустот, к образованию которых она склонна.
Между всеми камнями в бутовом фундаменте обязательно должна быть прослойка раствора, но швы не стоит делать шире 1–1,5 см.
Кладка под скобу больше похожа на метод «под лопатку»
Кирпичная кладка
Нижний ряд кладут насухо с учетом последующей перевязки швов и с укладкой раствора в швы между кирпичами ряда, покрывают слоем раствора в 0,5–1,5 см (толщина его должна быть постоянной) и приступают к укладке следующего ряда. Ширина вертикальных швов при этом составляет 0,8–1,5 см.
Установка сборных железобетонных блоков
Для возведения сборного железобетонного фундамента потребуется монтажный кран (лучше стреловой, чем башенный). Поэтому такие работы называют не каменными, а монтажными. Но по сути их можно отнести к каменным.
Нижний ряд выкладывают из блоков-подушек, начиная с маячных плит в углах здания, местах пересечения стен и по периметру фундамента с интервалом в 15 м. По маячным блокам натягивают шнур-причалку для проверки правильности укладки остальных блоков. Затем устанавливают все блоки нижнего ряда. По нижнему ряду ленты укладывают арматурный пояс из сетки, а по нему – ряды из ФБС с перевязкой швов и соединением выпусков арматуры (для столбчатого фундамента укладывают рядовые блоки и монтируют обвязочные балки). После установки всех блоков пустоты между ними, а также сопряжения стен замоноличивают (заделывают раствором) – все, кроме вертикальных швов.
ОТМОСТКА И ЦОКОЛЬ
Цоколь – это часть фундамента, которая расположена выше уровня земли. Цоколь служит для защиты фундамента от климатических воздействий, особенно от атмосферных осадков. Кроме того, постройка со слишком низким цоколем или вообще без него выглядит странно и нелогично.
Отмосткой называют полосу обработанного грунта вокруг здания, покрытую гидроизоляционными материалами. Отмостка примыкает к цоколю и служит для отвода воды от внешней поверхности фундамента.
Минимальное возвышение обреза фундамента над поверхностью грунта составляет 20–25 см. Однако эта величина практикуется обычно на сложном рельефе в наиболее высокой точке. Рекомендуемая минимальная высота цоколя – 50 см.
Цоколь обычно состоит из тех же материалов, что и сам фундамент. Исключением является забирка – самонесущий цоколь в виде заполнения пустот между опорами столбчатого фундамента. Ее выполняют из дерева при кирпичном или каменном фундаменте либо из кирпича при бутовом или железобетонном фундаменте. Забирка может и повторять материал фундамента. Кроме того, надземная часть каменного или железобетонного фундамента иногда бывает выполнена из кирпича. Такой фундамент называют составным.
Поверхность цоколя может быть фактурной, обладать декоративными свойствами. В остальном принципы устройства цоколя не отличаются от возведения фундамента (исключением снова станет забирка).
Цоколь столбчатого фундамента (рис. 16) включает в себя забирку и ростверк (если таковой имеется). Хотя устройство цоколя в нежилых постройках на столбчатом фундаменте не обязательно, здание при этом будет выглядеть хуже, «собирать» под собой мусор и позволит атмосферным осадкам воздействовать на фундамент.

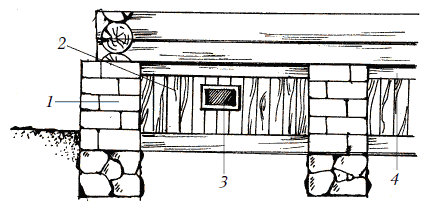

Рисунок 16. Устройство цоколя при столбчатом фундаменте: 1 – опора фундамента, 2 – забирка, 3 – продух, 4 – обвязочная балка
Забирка заполняет пустоты между опорами, не связывая их жестко и не доходя до обвязочной балки на расстояние до 5 см. Стенку забирки следует делать 10–40 см шириной (из бута – от 20 до 30 см минимум, из кирпича – минимум 12 см) и заглублять в грунт на 20–50 см. Забирку, как и другие виды цоколя, надо оштукатурить или облицевать. На пучинистом основании без подготовки искусственной подушки вместо забирки прогалы между опорами закрывают асбестоцементными экранами (щитами).
