Функционально-стоимостной анализ горелочных устройств

К.В. Алтунин

Функционально-

стоимостной анализ

горелочных устройств

Список принятых сокращений

ВУ – вязкость условная;

ИРГ – исследовательская рабочая группа;

КПД – коэффициент полезного действия;

МН – материальный носитель;

МЭА – международное энергетическое агентство;

НИР – научно-исследовательская работа;

НО – начальник отдела;

НПЗ – нефтеперерабатывающий завод;

ОКР – опытно-конструкторская работа;

СМ – структурная модель;

ТЭС – тепловая электростанция;

ФМ –

ФСА – функционально-стоимостной анализ;

ФСД – функционально-стоимостная диаграмма;

ФСМ – функционально-структурная модель;

ЭУ – энергетическая установка;

ЭУМИ – энергетическая установка многоразового использования;

FAST – (Functional Analysis System Technique) – техника системы функционального анализа.

Введение

Монография посвящена функционально-стоимостному анализу технических устройств, которые нашли широкое применение в сферах энергетики, промышленности и транспорта.

Метод функционально-стоимостного анализа известен давно и применялся во многих странах, включая США, ФРГ, Японию, СССР и др.

В общих чертах, функционально-стоимостной анализ (ФСА) – метод системного исследования функций объекта с целью поиска баланса между себестоимостью и полезностью. Считается, что начало методу положили наработки советского инженера Ю. М. Соболева (поэлементный экономический анализ, ПЭА) и американца Л. Д. Майлса (value analysis/value engineering, VA/VE). Термин же «функционально-стоимостной анализ» введён в 1970 году Е. А. Грампом.

ФСА используется и как своего рода методология непрерывного совершенствования продукции, услуг, производственных технологий, организационных структур.

Цель метода: эффективное определение непроизводительных затрат или издержек, не обеспечивающих ни качества, ни полезности, ни долговечности, ни внешнего вида, ни других требований заказчика.

Данный метод хорошо дополняет обычные методы технико-экономического обоснования новых изделий. Он используется на стадиях НИР, ОКР, технической подготовки производства для определения наилучших соотношений между техническими и экономическими характеристиками изделий. Его принципиальным отличием от традиционных методов технико-экономического анализа является то, что процесс улучшения технико-экономических характеристик осуществляется в динамике.

Основная идея метода базируется на том, что в себестоимости любого объекта, кроме минимальных издержек, абсолютно необходимых для выполнения заданных функций, имеются, как правило, дополнительные издержки, связанные с излишними материальными затратами и др.

Основным назначением ФСА является достижение оптимального соотношения между потребительной стоимостью и затратами (ценой, себестоимостью) при создании объекта.

Объектами ФСА могут быть как изделия и их составные части, так и все виды технологической оснастки, а также специального оборудования. Наряду с продукцией основного и вспомогательного производства объектами ФСА являются технологические процессы (заготовительные, обрабатывающие, складские, транспортные и т.д.). Специфическим объектом ФСА можно считать организационные и управленческие процессы и структуры.

Проведение ФСА включает несколько этапов, например, подготовительный, информационный, аналитический, творческий, исследовательский, рекомендательный, этап внедрения.

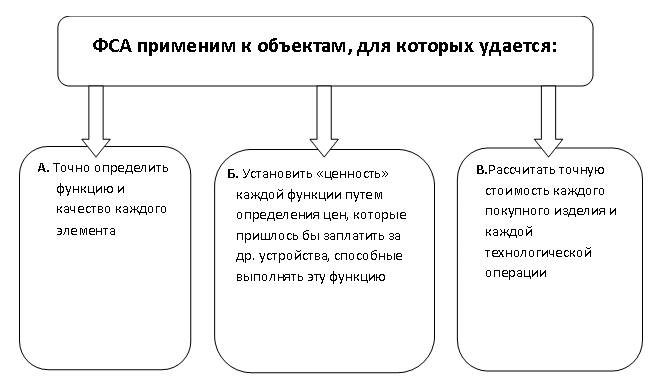

Схематично применение ФСА можно выразить следующей схемой:

Монография

Глава 1 – обзорная, в ней затронута история ФСА в разных странах мира, приведены подлинные имена ученых, инженеров, специалистов, которые непосредственно принимали активное участие в разработках новой продукции на основе ФСА. В главе 1 показано существо ФСА, его отличительные особенности, этапы осуществления, приведена классификация функций.

Во второй главе рассмотрены свойства мазутов и природного газа, которые активно применяются на современных ТЭС; проведен краткий анализ существующих горелочных устройств на мазуте и газе; рассмотрена проблема увеличения ресурса и эффективности горелок.

Глава 3 содержит результаты экспериментальных исследований с газовыми горелками.

В главе 4 рассматривается газомазутная горелка для подачи топлива в топку ТЭС. ФСА выполнен в сжатой форме, однако проведена дополнительная работа по расчету наиболее оптимальной конструктивной схемы горелки с точки зрения безопасности использования. В итоге выбрано наиболее эффективное горелочное устройство, удовлетворяющее требованиям по надежности и безопасности, с большим запасом по ресурсу.

Глава 5 посвящена разработке метода нахождения нового эффективного устройства.

Список источников информации приведен в конце каждой главы.

Заключение содержит краткую информацию о достигнутых целях, а Приложение включает в себя материал, не вошедший в основную часть.

Глава 1. Что такое функционально-стоимостной

анализ?

Рассмотрена история становления и развития ФСА в разных странах мира. Выделены особенности метода, который может эффективно применяться в разных сферах. Показаны особенности и этапы ФСА.

1.1.История развития и применения ФСА

Появление функционально-стоимостного анализа уходит корнями в начало XXстолетия, и сейчас весьма сложно дать однозначный ответ, кто же был самым первым человеком, начавшим использовать этот вид анализа и заложивший его теоретические основы.

Принято считать, что основоположниками идеи ФСА являются Лоуренс Д. Майлс (США), а в нашей стране – Соболев Ю.М.

Во время Второй мировой войны перед компанией General Electric стояла задача находить замену некоторым дефицитным видам сырья. Проведённый впоследствии под руководством вице-президента компании по снабжению и транспорту Гарри Л. Эрлихера анализ данных о работе изделий показал, что замены, как правило, благоприятно влияли на стоимость изделий. В ряде случаев они приводили даже к получению «сверхэффекта» – улучшалось качество изделий, повышалась их надёжность. Это послужило толчком к проведению исследований по замене материалов на более дешёвые и получению от такой замены соответствующей прибыли.

В 1947 г. в компании была создана группа специалистов под руководством инженера Л. Д. Майлса, которая приступила к созданию метода снижения издержек, основанного на изыскании более экономичных способов осуществления тех или иных функций изделий, и внедрению его в производство.

Группа Л.Д. Майлса за 4 года проанализировала и изменила конструкции 230 изделий, в результате чего издержки на их изготовление сократились в среднем на 25% без снижения качества.

Первую работу, посвящённую новому методу, названному стоимостным анализом (value analysis), Майлс опубликовал в 1949 г. Это была статья «Как снижать издержки с помощью стоимостного анализа». Первый публичный семинар по ФСА состоялся с 5 по 31 октября1952 г. в Скенектади (штат Нью-Йорк).
