Гидроизоляция конструкций, зданий и сооружений
Шрифт:
для гидроизоляции бассейнов, санузлов и ванных комнат;
повышает долговечность строительных материалов, конструкций и изделий.
Водоотталкивающая антигрибковая пропитка «Типром К»
Водоотталкивающая антигрибковая пропитка «Типром К» (ЗАО «САЗИ») — это силиконовая (кремнийорганическая) гидрофобизирующая жидкость, предназначенная для придания водогрязеотталкивающих и антисептических свойств кирпичу, бетону, штукатурке, известняку, пенобетону, шиферу, дереву и другим стройматериалам. Широка сфера ее
для предотвращения появления высолов на фасадах кирпичных домов;
для увеличения морозостойкости кирпичных фасадов, столбов, заборов, цоколей, балконов, козырьков, парапетов, отливов, откосов и тротуарной плитки;
для использования в качестве антигрибкового средства на фасадах, строительных конструкциях в местах повышенной влажности и непосредственно контактирующих с водой;
для черепичных и шиферных крыш;
для защиты от намокания бетона, силикатного кирпича, пенобетона, газосиликатных блоков и др.;
для применения в качестве грунта при использовании фасадных красок — акриловых, латексных, силикатных, вододисперсных и органорастворимых.
«Типром К» представляет собой концентрат эмульсии, которая после разведения водопроводной водой наносится на сухую поверхность кистью, валиком или распылителем. При этом внешний вид обработанной поверхности не изменяется.
Принцип действия — проникновение состава внутрь обрабатываемого материала на глубину до 15 мм и создание водоотталкивающего паропроницаемого слоя. Антисептические свойства обеспечиваются на всю глубину пропитки. Срок службы покрытий не менее 10 лет.
«Типром М» с эффектом «мокрый кирпич» — новейший гидрофобизатор, обладающий свойством глубокого проникновения в обрабатываемый материал. Он предназначен для придания водогрязеооталкивающих свойств кирпичу, искусственному и натуральному камню. Это средство прекрасно защищает фасад от намокания, разрушения и загрязнения, предотвращает появление высолов на фасадах кирпичных домов и устраняет солевые налеты, придает материалу коррозионную стойкость и светопрочность.
«Типром М» представляет собой готовую к применению смесь силанов и силоксанов в органическом растворителе. Обработанная им поверхность приобретает насыщенный цвет «мокрый кирпич». Средство рассчитано на обработку поверхности в сухую погоду при температуре от +30 до -5 °C. [106, 107]
Кремнийорганические (силиконовые) гидрофобизаторы
Анализ многолетних исследований, как утверждает профессор О. А. Лукинский, убедительно показал целесообразность широкого применения кремнийорганических (силиконовых) гидрофобизаторов «П-811», «814», «820», «824», «Аквастоп» и «ВВМ-М». Причем каждый из этих составов эффективен для разных материалов и условий нанесения.
Гидрофобизатор «П-820» эффективен для поверхностной обработки бетонов, силикатного кирпича, штукатурок, керамики и искусственных камней на минеральной основе. Перед нанесением этого щелочного состава его разбавляют уайт-спиритом и водой в соотношении 1:1 по объему и расходуют 1 л на 3–5 м2 обрабатываемой поверхности в зависимости
Состав «П-811» (40–45 % водный раствор) эффективен для поверхностной гидрофобизации кирпича, шифера, известняка и пористых бетонов.
Составы «П-820», «П-811», «Аквастоп» хорошо растворяются в воде без подогрева, а после нанесения, впитываясь в материал, не меняют ни его цвета, ни фактуры и при этом не меняют его паропроницаемости, так как капилляры остаются открытыми.
Наносить гидрофобизаторы можно при температуре выше 5 °C (оптимально в диапазоне 12–30 °C) кистями или безвоздушными распылителями в следующей технологической последовательности:
подготовка поверхности (механическая очистка от грязи, зелени, плесени, краски, масляных пятен);
подсушка влажных участков;
нанесение гидрофобизатора до насыщения поверхностного слоя материала.

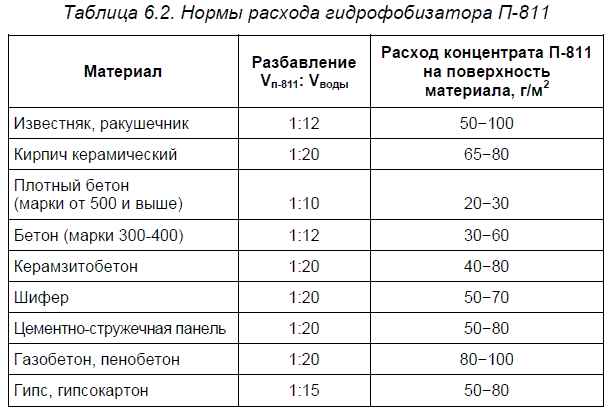

Эффект гидрофобизации проявляется уже через 2–3 часа при температуре около 15 °C и возрастает в течение первых 12 суток. Обычно для насыщения достаточно двух обработок. Вторую обработку выполняют сразу, как только гидрофобизатор впитался (поверхность утрачивает блеск). Нормы расхода гидрофобизатора «П-811» (ТУ 2229-063-04245042-04) приведены в табл. 6.2.
Поверхностная гидрофобизация бетона и цементно-песчаной штукатурки снижает водопоглощение в четыре раза при повышении морозостойкости в два раза и предотвращени образования высолов.
Бетонные поверхности можно гидрофобизировать составами «П-820» и «П-824», разбавленными уайт-спиритом, а белокаменные конструкции и цоколи зданий — водными растворами гидрофобизаторов «П-814» и «811». Водные растворы можно наносить на кладку, влажностью ниже 15 %, а составы на уайт-спирите — ниже 6 %.

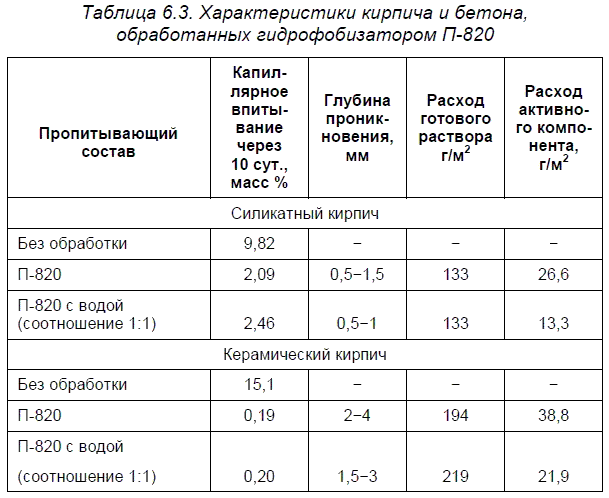

В табл. 6.3 приведены характеристики кирпича и бетона, обработанных гидрофобизатором «П-820».
Необходимо строго соблюдать правила работы с безвоздушным напыляющим агрегатом, располагая пистолет перпендикулярно обрабатываемой поверхности на расстоянии около 0,35 м. При выполнении гидрофобизации зданий рационально использовать специализированный окрасочный манипулятор с полуавтоматической системой управления и удлиненным рукавом высокого давления. Гидрофобизацию можно проводить и с подвесных люлек.
По сравнению с традиционными пневмораспылителями метод безвоздушного распыления позволяет снизить удельный расход гидрофобизирующей жидкости более чем на 20 %, улучшить санитарно-гигиенические условия труда, резко снизив загрязнение окружающей среды, и повысить в 1,5 раза производительность труда.
При высоте стены до 23 м рационально выполнять гидрофобизацию с телескопической вышки ВИ-23, смонтированной на автомобиле типа ЗИЛ-157. При высоте до 15,3 м используют телескопическую вышку на автомобиле ГАЗ-51.
