Гидроизоляция конструкций, зданий и сооружений
Шрифт:
нанесение возможно при температуре не ниже -10 °C. Температура замерзания около -18 °C, после размораживания свойства не изменяются, поэтому составы можно хранить зимой в условиях неотапливаемого склада;
не изменяют фактуру и цвет обработанных материалов, поверхности не липнут. Относятся к составам проникающего действия, поэтому небольшие механические повреждения обработанной поверхности не приводят к потере гидрофобного эффекта;
готовы к употреблению и наносятся кистью, валиком или распылителем.
Как видно из табл. 6.7, композиции «Неогард» обеспечивают высокую степень гидрофобизации силикатных строительных материалов. При этом они являются одними из
Объемная гидрофобизация изделий из гипса
Общеизвестно, что наряду с многочисленными достоинствами у изделий из гипса имеется и существенный недостаток — низкая водостойкость.

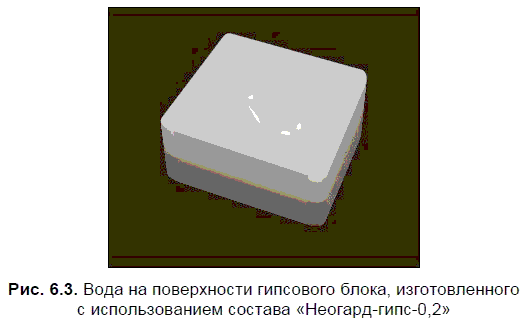

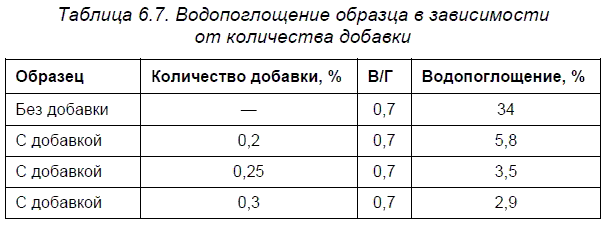

Специалистами НПФ «НЕО+» разработана гидрофобизирующая добавка «Неогард-гипс-0,2». Она представляет собой полностью готовую к применению композицию на основе кремнийорганических олигомеров с активными присадками. При изготовлении влагостойких изделий из гипса состав добавляется в воду, используемую для затворения. При добавлении «Неогард-гипс-0,2» в количестве 0,2–0,25 % от массы сухого гипса водопоглощение готового изделия снижается до 3–6 % по сравнению с 30–40 % без добавки (рис. 6.3).
Достоинства добавки:
малотоксична, не оказывает вредного воздействия на кожные покровы, не выделяет вредных паров;
совместима с большинством пластификаторов, красителей и пигментов;
морозостойка (температура замерзания ниже -50 °C);
не меняет внешнего вида готовых изделий;
проста в применении.
Цена добавки «Неогард-гипс-0,2» ниже, чем у других составов аналогичного назначения.
Характеристики добавки были проверены и подтверждены испытательным центром «ПКТИ» («Проектно-конструкторско-технологический институт» ЗАО Строй-ТЕСТ).
В настоящее время гидрофобизирующая добавка «Неогард-гипс-0,2» прошла промышленные испытания и успешно применяется в производстве влагостойких ГКЛ и пазогребневых блоков на предприятиях России, заменив собой дорогостоящие импортные аналоги.
Гидрофобизация изделий из дерева и материалов на его основе
Недавно в НПФ «НЕО+» был разработан и внедрен в производство специализированный гидрофобизирующий состав «Неогард-дерево-40» (рис. 6.4). Следует отметить, что составы на водной основе мало пригодны для гидрофобизации дерева, так как плохо проникают в глубь изделия.
Эффективность действия нового состава, обусловленная специальным подбором комбинации «растворитель-активное вещество-катализатор», характеризуют следующие показатели. При кратковременном (2–6 часов) воздействии воды водопоглощение изделий из лиственных пород дерева уменьшается в 4–6 раз; из хвойных пород — в 2–4 раза; из фанеры — в 3–5 раз; из ДСП — в 15–25 раз. [109]
Металлоорганические гидрофобизаторы
В шлакощелочных вяжущих (ШЩВ) и бетонах на их основе для повышения водоотталкивающих свойств наиболее эффективны металлоорганические гидрофобизаторы — стеарты цинка и кальция, которые имеют коэффициент длительной водостойкости 0,99 и 0,98 соответственно. Они не снижают прочности при сжатии в нормированные сроки и способствуют активному твердению шлака в водной среде с существенным набором прочности
Следует отметить эффективность применения стеарта цинка в качестве эффективного гидрофобизатора для бетонов, на карбонатно- и глиношлаковом вяжущих (КШПБ, ГШПБ). Коэффициент длительной водостойкости у таких бетонов достигает 0,82 и 0,8. [110]
Обработка кирпичных фасадов по методу фирмы Remmers
Фирма Remmers (Германия) разработала способ обработки кирпичных фасадов и удаление высолов. Обработка состоит из четырех последовательных стадий:
1. Предварительная механическая очистка.
2. Водооталкивающая предварительная гидрофобизация продуктом «Funcosil SNL» — «Функозил СНЛ» (силоксановая основа). Эта водоотталкивающая предварительная пропитка создает на поверхности защитный слой, который препятствует растворенным солям повторно мигрировать в пористую основу. Наносится материал обильно, с эффектом пропитки кистью или валиком за 2 раза с перерывом 20–30 минут. Расход зависит от степени засоленности, но в среднем 0,3–0,5 л/м2. После нанесения «Funcosil SNL» ему необходимо определенное время для полимеризации, зависящее от температуры. При 20 °C этот промежуток составляет 7-10 дней, а с понижением температуры возрастает.
3. После окончания процесса полимеризации выполняется очистка фасада с нанесением разведенного в горячей (примерно 50 °C) воде порошка «Алькутекс Клинкеррайнигер» (очиститель кирпича) в соотношении от 1:4 до 1:10 в зависимости от степени загрязнения. Расход порошка 0,05-0,1 кг/м2. Раствор наносится вручную, круговыми движениями, втиранием в поверхность. После растворения высолов поверхность промывают водой под давлением не менее 100 бар с применением промышленных аппаратов. Просушка фасада занимает 2–3 дня, после чего заканчивают обработку.
4. Завершающий этап гидрофобизации — нанесение на промытую поверхность «Funcosil SNL» («Функозил СНЛ»), а для крупнопористого кирпича ручной формовки — «Funcosil SP» («Функозил СП»). Расходы на предварительную и окончательную гидрофобизацию варьируются от степени загрязнений солями. Для чистого кирпича расход составляет примерно 0,8 л/м2. При расчете общего количества следует учесть и потери в размере 10–15 %. Рекомендуемая для эффективной работы температура 10–20 °C.
2.7. Гидроизоляция мембранного типа
В настоящее время бурными темпами развивается подземное строительство в больших городах. Возведение подземных стоянок, торговых комплексов, тоннелей требует применения надежных гидроизоляционных материалов. Одними из наиболее эффективных гидроизоляционных материалов являются мембраны.
2.7.1. ПВХ-мембраны
Мембраны «Trocal»
Фирма «Sika-Trocal AG» (Германия) производит мембраны «Trocal», представляющие собой мягкий ПВХ, стойкий к прорастанию корней, микробам, нефтепродуктам, растворителям, а также агрессивным веществам, содержащимся в грунтовых водах и почве. Материалы обладают высокими прочностными характеристиками, теплостойкостью, практически нулевым водопоглощением и большой долговечностью, что позволяет использовать их на объектах любой сложности в различных климатических зонах (табл. 7.1). Как и кровельные, гидроизоляционные материалы подразделяются на битумосовместимые (тип А и AG) и битумонесовместимые (тип Т).
