Гидроизоляция конструкций, зданий и сооружений
Шрифт:
По немецкому стандарту DIN гидроизоляционные мембраны подразделяются на выдерживающие и не выдерживающие гидростатическое давление. Мембраны могут использоваться при устройстве изоляции от напорных и безнапорных грунтовых вод в подземных гаражах, фундаментах, тоннелях и других сооружениях. Применяются они и во влажных помещениях (прачечных, банях, бойлерных и др.), для гидроизоляции бассейнов, автомобильных стоянок, мостовых конструкций и других сооружений.
Гидроизоляционная система «Trocal» выполняется

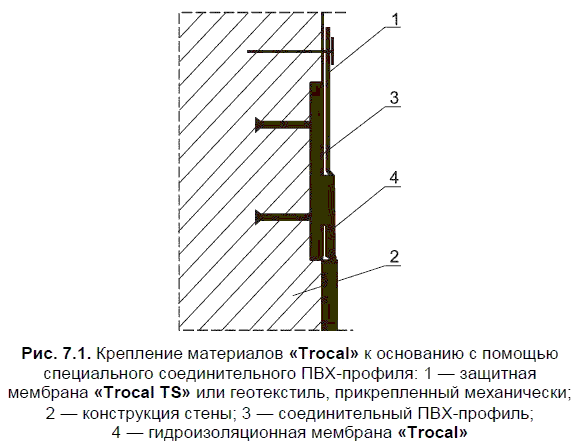

Вместо соединительной жести в системе может быть использован специальный ПВХ-профиль, который при возведении ленточного фундамента или монолитного основания закладывается в конструкцию (рис. 7.1). Полотна мембраны привариваются к профилю так же, как и к соединительной жести.
Между собой полотна свариваются внахлест горячим воздухом или диффузионно. В результате соединения образуется монолитное полотно, обеспечивающее надежную гидроизоляцию конструкций в течение долгого времени. При свободной укладке этих материалов не существует проблем с адгезией гидроизоляции к поверхности защищаемых конструкций.
Изолированные вертикальные поверхности защищают от возможных повреждений геотекстилем, асбестоцементными листами или кирпичной кладкой, а затем пригружают грунтом. Верхняя кромка гидроизоляционного ковра на уровне земли герметизируется специальными герметиками производства компании «Sika AG».
Для контроля состояния гидроизоляции при эксплуатации предназначены контрольные инъекционные трубки. Их используют как в вертикальной, так и горизонтальной изоляции: они позволяют закачивать гидроизоляционные шламы под мембрану в случае возникновения протечек. Для этого их выводят в зону, доступную для обслуживания, и замоноличивают (рис. 7.2).
Обычно при укладке асфальта поверх гидроизоляции на автомобильных стоянках, мостах или тоннелях возникает необходимость устройства дополнительной стяжки для предотвращения нарушения целостности изоляционного слоя под воздействием высокой температуры и нагрузки. Для этих случаев фирма «Sika-Trocal AG» выпускает специальный гидроизоляционный битумосовместимый материал «Trocal AG». Верхний слой этого материала представляет собой жаропрочное нетканое полотно из стекловолокна, пропитанное ПВХ, которое обеспечивает возможность укладки горячего асфальта непосредственно на гидроизоляцию и выдерживает кратковременное воздействие температуры до 270 °C.
Гарантия на гидроизоляционные материалы составляет 10 лет, срок службы, испытанный по российским стандартам, — 15 лет, реальный срок службы материалов этой группы свыше 30 лет.
Материалы «ТгосаЬ» сертифицированы Госстроем России и имеют гигиенический и пожарный сертификаты. [71–74]
Мембраны
Мембраны системы «Препруф» (Великобритания) предлагаются для гидроизоляции тоннелей и разных других подземных сооружений в случаях стесненных условий.
Новые британские правила проектирования требуют, чтобы система гидроизоляции составляла единое целое с основной изолируемой структурой (CIRIA Гайд Репорт 139:1995). Этим условиям отвечают мембраны, которые приклеиваются к бетону при его заливке, благодаря введению в ее состав специальных клейких добавок, усиливающих свое действие при физическом давлении на мембрану.
В случае повреждения или некачественной укладки гидроизоляции мембраны фактически контролируют протечку и минимизируют риск проникновения воды, ограничивая протечку точкой повреждения или инженерными отверстиями.
При протечке такой мембраны вода не может мигрировать горизонтально, в связи с чем место протечки становится очевидным и изолируется быстро и дешево.
Система гидроизоляции «Препруф» представляет собой готовую высокоплотную ПВХ-мембрану, с одной стороны которой нанесен специальный клейкий прессионный слой, позволяющий мембране приклеиваться к бетону во время его заливки и создавать с ним единую, неразрывную структуру. Такая конструкция не допускает горизонтальной миграции воды, а сама мембрана «Препруф» не подвержена провисанию при осадке грунта.
Защитная пленка «Препруф» устойчива к погодным условиям и сохраняет все свойства в течение 40 дней между укладкой мембраны и заливкой бетона. Она создает барьер не только проникновению воды, но и водяного пара, метана, радона, сульфатов и хлоридов, она химически устойчива и эффективна для всех типов почвы и воды.
Система «Препруф» протестирована на гидростатическом давлении до 70 м, включая места нахлестов листов мембраны. Но, несмотря на самоклеящиеся нахлесты, для гарантии полной водонепроницаемости стыков используется специальная «Лента Препруф», укладываемая по нахлестам сверху. Система не нуждается в защите армированием перед заливкой бетона и имеет международные сертификаты, включающие ВВА, ЕОТА, ICITE и CSTB.
Система поставляется в комплекте со всеми необходимыми дополнительными материалами: водяными барьерами (так называемыми ватерстопами) типа «AT», мембранами «Битутен 4000/ 8000» и жидкой мембраной «Битутен ЛМ», необходимыми для обработки вводов инженерных сетей.
Объекты, где использовалась система «Препруф», успешно функционируют по всей Европе. Это магазины «Метро» в Софии (Болгария) и Милане (Италия), коллектор в Брно (Чехия), галерея изобразительных искусств в Таллинне (Эстония), парк «Блювотер» Кент (Великобритания), Барроу Стрит в Дублине (Ирландия), центр «Ясна» и Золотая терраса в Варшаве (Польша), театр Маргарита в Бари (Италия), Трновские Врата в Любляне (Словения), транспортно-коммерческий и офисный центр в Санкт-Петербурге на ул. Гоголя, 23 (Россия).
Использование системы «Препруф» практически гарантирует от протечек в сложных и ответственных конструкциях, подверженных резким колебаниям уровня грунтовых вод и/или постоянному гидростатическому воздействию. И особенно там, где горизонтальная миграция грунтовых вод не допустима вовсе. Кроме того, расширенный диапазон температур применения системы в совокупности с сокращением сроков ее укладки в конечном счете дает значительную экономию финансов на строительство и последующую эксплуатацию сооружения. [75]
