Гидроизоляция конструкций, зданий и сооружений
Шрифт:
Выбор типа гидроизоляции
Гидроизоляция фундаментов применяется в случаях, когда можно ожидать проникновения влаги в подвальные помещения или помещения цокольного этажа, а также в случаях возможного разрушения фундаментов агрессивными грунтовыми водами.
Выбор того или иного типа гидроизоляции зависит от:
напора грунтовых вод;
влажностного режима помещений;
местных климатических условий;
возможных силовых воздействий на гидроизоляцию;
агрессивности воды.
4.1.
Устройство гидроизоляции в фундаментах здания без подвала и без воздействия грунтовых вод

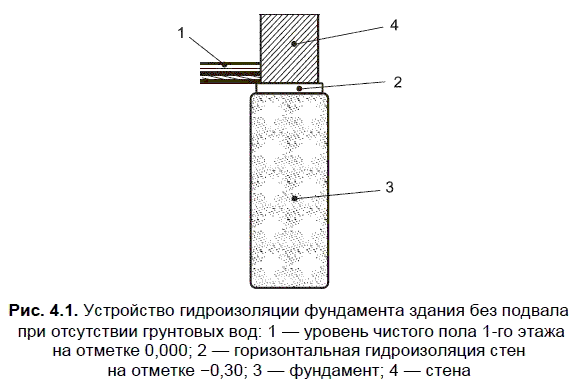

Устройство гидроизоляции фундамента здания без подвала и без воздействия грунтовых вод приведено на рис. 4.1.
В случае стабильно низкого уровня грунтовых вод достаточно горизонтальной гидроизоляции стен на отметке -0,30 для защиты стен и помещений первого этажа от проникновения снизу капиллярной влаги.
На случай разового непредвиденного подъема грунтовых вод кроме гидроизоляции стен на отметке -0,30 необходимо выполнить дополнительную оклеечную или обмазочную гидроизоляцию пола первого этажа для защиты стен и помещений от проникновения капиллярной влаги.
Если же в соответствии с инженерно-геологическими изысканиями грунтовые воды являются агрессивными по отношению к бетону, для защиты фундаментов обязательно выполнение защитных мероприятий:
ввести в бетон фундаментов специальные добавки, нейтрализующие агрессивность воды (для монолитных фундаментов);
выполнить обмазочную или оклеенную гидроизоляцию вертикальных поверхностей фундаментов;
под фундаментом устроить щебеночную подготовку толщиной 80 мм, пропитанную битумом или битумной мастикой до полного насыщения.
Устройство гидроизоляции в зданиях с подвалом без воздействия грунтовых вод

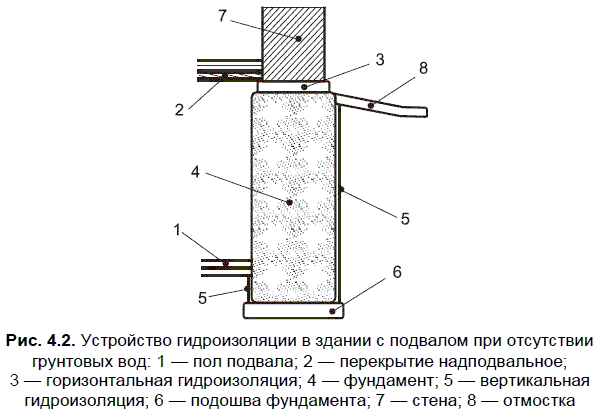

Устройство гидроизоляции в зданиях с подвалом без воздействия грунтовых вод приведено на рис. 4.2.
В этом случае для защиты стен здания и помещений подвала от проникновения капиллярной влаги необходимо предусмотреть следующие мероприятия:
выполнить горизонтальную гидроизоляцию стен на отметке -0,30;
выполнить оклеечную или обмазочную гидроизоляцию пола подвала;
под фундаментом устроить щебеночную подготовку толщиной 80 мм, пропитанную битумом или битумной мастикой до полного насыщения;
боковые поверхности фундаментов окрасить горячим битумом или битумной мастикой за 2 раза.
Устройство гидроизоляции в зданиях с подвалом, испытывающих воздействие безнапорных грунтовых вод
В этом случае необходимо предусмотреть следующие мероприятия:
выполнить горизонтальную гидроизоляцию стен на отметке -0,30 для защиты стен и помещений здания от проникновения капиллярной влаги;
выполнить гидроизоляцию стен и пола подвала.
От проникновения напорных
Первый — вариант оклеечной гидроизоляции — показан на рис. 4.3. Выполняется оклеечная гидроизоляция боковой поверхности фундамента и пола подвала из двух слоев гидроизола или стеклоизола при высоте уровня грунтовых вод от пола подвала до 1,0 м. При более высоком уровне грунтовых вод на каждый метр высоты грунтовых вод необходимо добавлять один слой оклеечной гидроизоляции.
На боковую поверхность фундамента гидроизоляция наклеивается по выровненной поверхности и защищается от повреждений прижимной стенкой (например, кирпичной, толщиной полкирпича). В основании полов подвалов такого типа лежит монолитная железобетонная плита, воспринимающая нагрузки от напора грунтовых вод. На ней и устраивается конструкция пола с гидроизоляцией. Оклеечная гидроизоляция укладывается на бетонной подготовке из бетона марки не ниже 100 толщиной 100 мм и выравнивающей стяжке из цементного раствора толщиной 25 мм. Поверх гидроизоляции укладывается защитная стяжка из цементного раствора толщиной 25 мм для предотвращения повреждения гидроизоляции.
Второй — вариант с использованием цемента Гидро-S — приведен на рис. 4.4. В основании пола подвала устраивается бетонная подготовка из бетона марки не ниже 100 толщиной 100 мм. На ней выполняется монолитная железобетонная плита на цементе Гидро-S. Далее по стенам и полу подвала укладывается слой цементного раствора толщиной 30 мм также на цементе Гидро-S.
Устройство гидроизоляции в зданиях с подвалом, испытывающих напор грунтовых вод
При устройстве гидроизоляции в зданиях с подвалом, испытывающих напор грунтовых вод (близость подземных рек, сбросов предприятий и т. д.) гидроизоляцию необходимо выводить на 500 мм выше максимального уровня грунтовых вод.
При выполнении оклеечной или обмазочной гидроизоляции необходимо выполнить следующие требования:
перед наклейкой или обмазкой изолируемые поверхности должны быть тщательно выровнены штукатуркой и огрунтованы разжиженным гидроизоляционным материалом;
все гидроизоляционные слои обмазочной или оклеечной гидроизоляции должны наноситься со стороны гидростатического давления;
в оклеечной гидроизоляции необходимо тщательное перекрытие продольных и поперечных стыков.
Для крепления слоев оклеечной гидроизоляции к конструкциям и устройства стыков используется горячий битум.
Приведенные ранее примеры устройства гидроизоляции подвала здания, испытывающего напор грунтовых вод выше пола подвала показывают, насколько трудоемок и дорогостоящ этот процесс. Поэтому устройство подвала целесообразно только в том случае, если грунтовые воды залегают на глубине 0,5–1,0 м от пола подвала. В противном случае от устройства подвала лучше отказаться. [126]
