Гидроизоляция конструкций, зданий и сооружений
Шрифт:
1) По всему периметру изолируемого фундамента отрывается узкая траншея и в ней устраивается изолирующий слой. Метод, предполагающий использование в качестве гидроизоляционного материала обычной глины, известен достаточно давно и носит название глиняной завесы или глиняного замка. Сегодня в большом строительстве глиняный замок выполняется из плит или рулонов типа мембран «Paraseal» и «SWELLTITE».
Мембрана «Paraseal» представляет собой многослойный материал, состоящий из толстой полиэтиленовой пленки с приклеенной к ней объемной сеткой, заполненной гранулами бентонитовой глины. [58]
Гидроизоляционная мембрана «SWELLTITE» представляет собой двухслойный композиционный материал, верхний слой которого —
Размеры рулонов: 1200x9200x2,3 мм (0,5 мм — полимерная пленка, 1,8 мм — слой бентонита-148 с каучуком). Вес рулона — 35 кг.
При увлажнении бентонит набухает, увеличивается в объеме в несколько раз и создает водонепроницаемый слой.
2) С внутренней стороны фундамента пробуриваются сквозные скважины в стенах и полу подвального помещения, через которые нагнетается специальный гидроизоляционный раствор на основе портландцемента, глины, жидкого стекла и специальных добавок, образующий «саркофаг» вокруг всего подземного сооружения. [58]
Свойство набухания глины в контакте с водой было использовано для создания сухих смесей «БИРСС 35» и «БИРСС 36» на основе активированного бентонита. Для усиления свойств набухания в глиняный порошок введены химические полимерные добавки. При взаимодействии с водой частицы полимерно-минерального композита — актибента — набухают, увеличиваясь в объеме более чем в 30 раз.
Величина свободного набухания смесей на основе актибента определяется длительностью его взаимодействия с водой. Актибент сохраняет свои свойства при многократном намокании и высушивании, при этом частицы восстанавливают свой объем и форму не разрушаясь. Развиваемое при набухании актибента давление способствует плотному заполнению набухшим композитом пор материала и прекращению фильтрации. Степень водонепроницаемости смеси определяется количеством содержащегося в смеси актибента.
Гидроизоляционные сухие смеси, изготовленные на ОАО «ОЗСС», выпускаются как в сухом виде, так и в виде увлажненных паст. Применяются в качестве засыпки, плотной укладки или закачки под давлением в места поступления грунтовых или паводковых вод в подземную часть зданий и сооружений, а также для предотвращения фильтрации воды из искусственных водоемов различного назначения.
Создание противофильтрационного экрана вокруг подземной части вновь строящихся зданий и сооружений состоит из следующих этапов работ:
гидроизоляция пола сооружения;
гидроизоляция стен сооружения;
замыкание противофильтрационного экрана.
Гидроизоляция пола подземного сооружения состоит в укладке на дно котлована плотного прикатанного слоя из сухой смеси толщиной не менее 10 см. Смесь укладывается так, чтобы площадь ее укладки превышала площадь пола, чтоб впоследствии соединить с гидроизоляционным слоем стен.
Гидроизоляция стен сооружения выполняется после их возведения путем засыпки сухой гидроизоляционной смеси между стеной и грунтом. В процессе засыпки слой смеси постоянно уплотняется, особенно в местах его сочленения с горизонтальным гидроизоляционным слоем, выступающим из-под пола сооружения. После завершения гидроизоляции стен и замыкания гидроизоляционных слоев вокруг сооружения образуется единый экран.

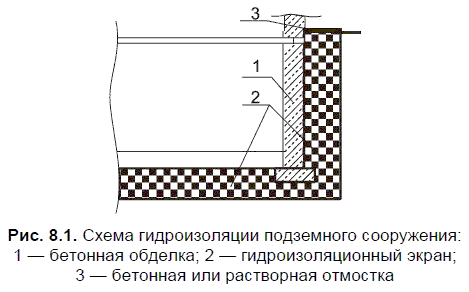

Для создания противодавления внутри гидрозащитного экрана при фильтрации воды к обделке подземной части сооружения сверху устраивается бетонная или растворная отмостка (рис. 8.1).
«БИРСС 35» — актибенто-песчаная смесь для создания противофильтрационной защиты методом засыпки в процессе выполнения строительных работ. Целесообразно применение водонепроницаемых элементов из сухой актибенто-песчаной смеси в строительных конструкциях как подземных сооружений (перекрытия, швы, фундаменты), так и наземных (плоские крыши и др.).
Актибенто-песчаная
В результате разработок последних десятилетий за рубежом на основе бентонитов созданы весьма эффективные материалы заводского изготовления, позволяющие решать различные задачи в гидроизоляции подземных сооружений.
Ведущим в мире разработчиком и производителем широкого спектра материалов на основе натриевого бентонита является Американская коллоидная корпорация «СЕТСО».
Бентонитовые материалы «VOLCLAY» позволяют решать многие сложные задачи гидроизоляции и ремонта подземных сооружений. Материалы «VOLCLAY» — всего лишь часть широкого спектра продуктов, выпускаемых фирмой «СЕТСО». При их создании использованы свойства природного бентонита натрия, который при полной гидратации разбухает и увеличивается в объеме в 14–16 раз. При ограничении пространства для свободного разбухания в присутствии воды материалы образуют плотный гель, который препятствует дальнейшему проникновению влаги (коэффициент фильтрации 10-9 см/сек.). Именно это свойство, а также нетоксичность и химическая стойкость явились базовыми при разработке группы гидроизоляционных материалов «VOLCLAY», применяемых в строительстве фундаментов зданий и других подземных сооружений.
Преимущества гидроизоляции «VOLCLAY»:
благодаря потенциалу разбухания материалы способны «самозалечиваться», ликвидируя при этом незначительные механические повреждения слоя изоляции или трещины в изолируемом сооружении;
свойства гидроизоляции не изменяются с течением времени и срок их службы не ограничен;
простота применения и низкие трудозатраты (приблизительно 30 % в сравнении с традиционно используемыми материалами);
экологическая чистота;
материалы устойчивы при рН 5-10, стойки к неполярным жидкостям (маслам, бензинам и др.), выдерживают неограниченное число циклов «замораживания-оттаивания» и «гидрации-дегидрации»;
возможность укладки материалов в любое время года и практически при любых погодных условиях.
Маты «VOLTEX» — рулонный геотекстильный материал из двух полипропиленовых полотен, сшитых иглопробивным способом, между которыми расположены гранулы бентонита. Размеры мата — 1,25x4,50 м, масса рулона — 28,5 кг, содержание бентонитовых гранул — 4,9 кг/м2. Верхнее и нижнее полотна «VOLTEX» имеют разную структуру: с одной стороны тканый полипропилен, проницаемый для частиц геля натриевого бентонита, с другой — нетканый, через который может профильтровываться только вода. Укладывают материал тканой стороной к защищаемой поверхности. В результате контакта с водой исключается вымывание геля бентонита и обеспечивается сплошной слой геля в местах нахлеста соседних полотен за счет частиц бентонита, выходящих на поверхность с тканой стороны. Так достигается эффект «глиняного замка».
