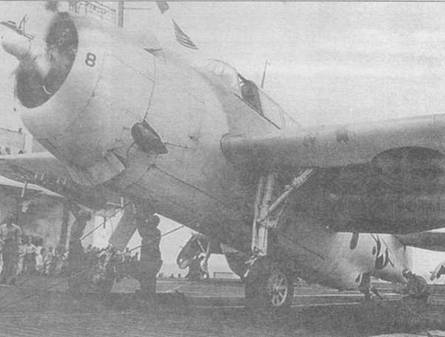

TBF-1C, подготовленный к старту с использованием катапульты на авианосце USS Mission Bay (CVE-59), 14 сентября 1944 года. Трос катапульты прикреплен к крюкам на створках стоек шасси.
Место оператора радара APS-4 на ТВМ-3Е. Виден тубус для наблюдения за экраном и панели переключателей.
Контейнер
Основная панель бортовых приборов размещалась перед пилотом. Над ней устанавливался прицел Mk.8. С правой стороны от него размещались, кроме прочего, рычаги управления двигателем и выпуском тормозного крюка. С левой стороны размещались элементы электрооборудования, а также переключатели радиостанции. Перед пилотским креслом располагалась ручка управления.
За кабиной пилота располагалась кабина бомбардира. В ней, кроме прочего, размещался индикатор бортового радара, а также рычаг управления открыванием створок бомбоотсека. Во время боя бомбардир переходил в нижнюю часть фюзеляжа, уже за бомбоотсеком, где размещался бомбовый прицел. Он также обслуживал пулемет, имеющий небольшой сектор обстрела вниз-назад. Наблюдение он мог вести через большие окна в бортах, прикрытые плексигласом. Пулемет бомбардира калибра 7,62 мм устанавливался по потребности, в зависимости от рода задач выполнявшихся во время боевого вылета. Бомбардир садился в самолет через специальную дверцу в правом борту фюзеляжа, за вращающейся башенкой. Заднее место занимал бортовой стрелок, размещавшийся во вращающейся башенке типа 150SE-2. Между его креслом и кабиной бомбардира помещалась надувная спасательная лодка.

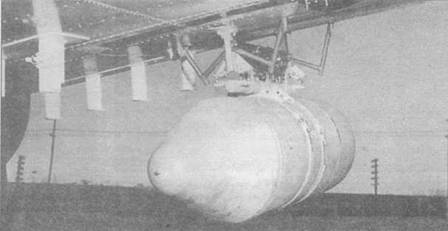

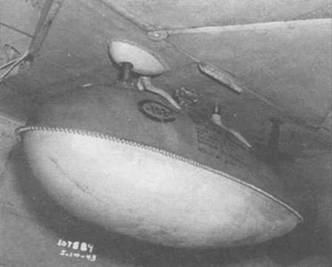

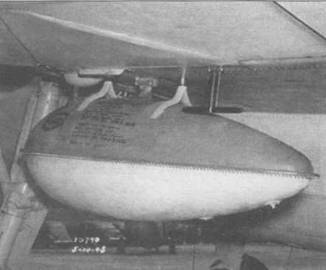

Подкрыльевой, сбрасываемый топливный бак емкостью 58 американских галлонов (215 л). Черпая деталь в виде буквы «Т» это антенна радиовысотомера APN-1.

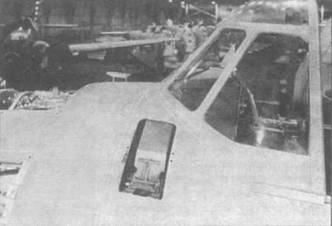

TBF-1 — крышка отсека переднего пулемета калибра 7,62 мм открыта, из него вел огонь пиют.
TBF-1 — патронный ящик переднего пулемета калибра 7,62 мм, из которого вел огонь пилот.

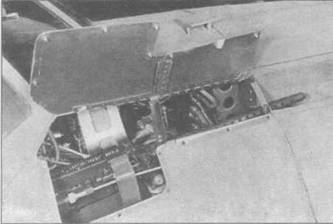

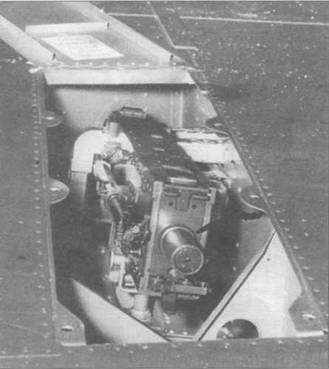

Детали установки крыльевого 12,7 мм пулемета.

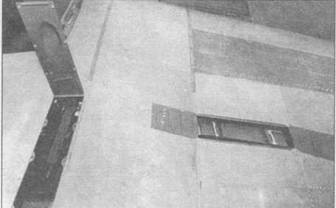

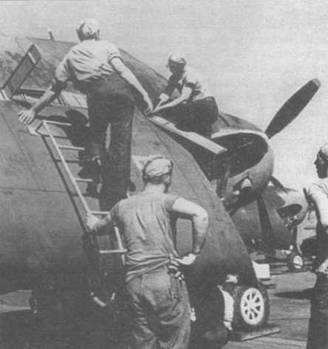

Укладка боезапаса крыльевых 12,7 мм пулеметов, начавших устанавливаться, с версии ТВМ-1С, требовала специальной лесенки в там случае если крылья самолета были сложены, а на авианосцах это была наиболее частая ситуация.
Детали установки крыльевого 12,7 мм пулемета.
Бомбовый отсек самолета Грумман Тарпон принадлежащего FAA — британского аналога TBF-1, испытывавшегося в TDU Госпарт в июне 1943 года. На нем испытывалась американская торпеда Mk 13 Mod.l, катбра 22,4 дюйма (569 мм), до этого времени не известная во Flit Air Arm. Использовавшаяся в Британии торпеда калибра 18 дюймов (457мм) была слишком длинна, чтобы поместиться в бомбовый отсек. Поэтому британские Эвенджеры не использовали торпеды, а только бомбы. Обозначения на
Подготовка Эвенджера к подвеске торпеды. Она уже подвешена на стропах и постепенно поднимается при помощи лебедки.
Вращающаяся башенка типа 150SE-2 была оснащена пулеметом типа М2 калибра 12,7 мм с запасом патронов 200 штук, смонтированным с левой стороны от ее оси вращения. Бронированное кресло стрелка был установлено по центру. Башенка спереди была защищена броневой плитой. С правой стороны имелось специальное окошко для эвакуации при аварийных ситуациях. Внутри находился подсвечиваемый прицел Мк.9 и коллиматорный прицел Мк. 11, а также фотопулемет. В башенке также находился вентиль кислородной системы, указатель давления кислорода, переключатели радиостанции и освещения. Привод башенки обеспечивал ее вращение с нормальной скоростью 20 град/сек в горизонтальной плоскости, а в вертикальной плоскости — 12 град/сек. Переключатель скорости позволял включить повышенную скорость движения — соответственно 45 град/сек, и 30 град/сек. Максимальное отклонение пулемета в вертикальной плоскости составляло от — 30 град до +85 град. В горизонтальной плоскости башенка могла вращаться на 360 град. Был также предусмотрен аварийный, ручной привод. В варианте TBM-3S предназначенном для борьбы с подводными лодками башенка демонтировалась, чтобы освободить место для дополнительного члена экипажа и вооружения.
Крыло. Свободнонесущее, трапециевидное в плане, с работающей дюралевой обшивкой (из сплавов 24ST, 24SO, 52S, 1/4Н). Центроплан имел профиль NACA 23015, а консоли — NASA 23009. Крыло состояло из трех частей — центроплана, а также двух складных консолей. Крылья после раскладывания фиксировались при помощи специальных, гидравлических фиксаторов, управление которыми осуществлял пилот. Центроплан имел кессонную конструкцию с главным лонжероном. Складные части крыльев имели нервюры и стрингеры. Поперечное «V» крыла составляло 6 град. На конце левого крыла размещалась трубка Пито. На задней кромке крыла устанавливались двухсекционные щелевые закрылки.
Оперение металлической конструкции. Стабилизаторы покрыты алюминиевыми листами, рули — обтянуты полотном.
Горизонтальное оперение изготавливалось из двух частей и крепилось к задней части фюзеляжа под углом +1,5 град. Конструкция — однолонжеронная усиленная нервюрами, выполнена полностью из алюминия. Рули также выполнены из алюминия, имели основной лонжерон, а также нервюры с вырезанными в них с целью уменьшения массы отверстиями. Они были обтянуты полотном и крепились двумя подвижными узлами к стабилизатору. Каждый руль имел триммеры установленные на петлях. Угол отклонения триммеров составлял от -10 до +12,5 град, а рулей от -10 до +20 град.
Крупный план бомбового отсека, видны замки для подвески торпеды.
Крепление торпеды после ее подъема в бомбоотсек Эвенджера на авианосце USS Lexington (CV-16), 12-е августа 1943 года. Видны специальные стропы, которыми торпеда страхуется от срыва с замков.
Торпеда Mk 13 подвешена в бомбоотсек, но еще не зафиксирована на замках. Виден строп, на котором она поднималась
Гондола двигателя состояла из переднего кольца, многосекционного снимающегося капота, а также системы заслонок системы охлаждения с механизмом их регулирования. Гондола имела округлое сечение, переходящее ближе к фюзеляжу в эллиптическое.

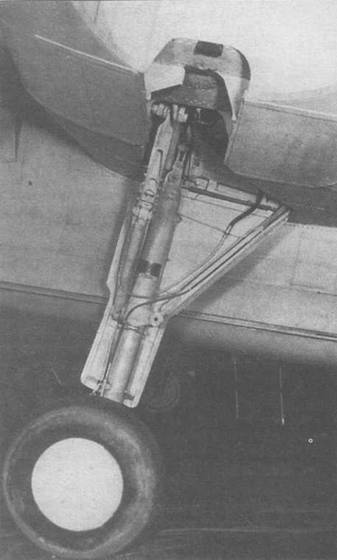

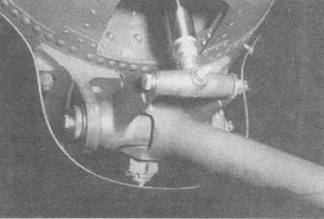

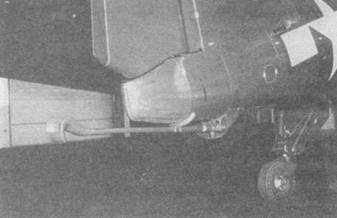

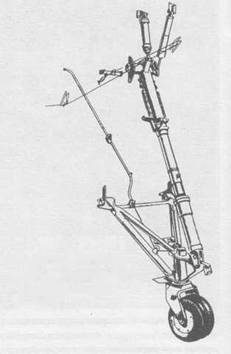

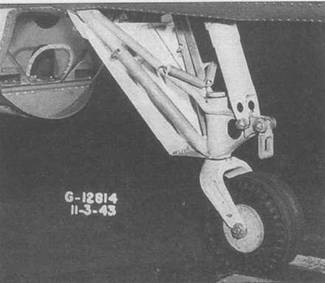

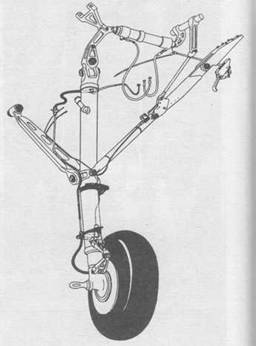

Шасси самолета трехколесное с хвостовым колесом оснащенное гидравлической амортизацией. Оно было полностью убирающимся в ниши центроплана. Основные стойки шасси убирались в крыло — вбок, наружу, а хвостовое колесо в фюзеляж — назад. В поздних производственных сериях хвостовое колесо блокировалось в выдвинутом положении. Колея колес шасси Эвенджера составляла 3,31 м.
