Gnimman Avenger. Часть 2

Иванов С. В.

Спасательная лодка. Самолет имел на борту спасательную лодку Mark 4 type D. Она хранилась в верхней части фюзеляжа между второй кабиной и стрелковой башенкой.

Спасательное оборудование. В его состав входили: аптечка первой помощи, спасательная рация, сосуды с питьевой водой, сигнальные морские ракеты, дымовые гранаты М-8, тросик для их удержания, аварийная ручная помпа, два весла, рыболовный набор, зажигалки, нож, бухта веревки, хромированная пластинка для отражения света и т. д.

Другое. Предусматривалась возможность подвески одной буксируемой мишени и четырех сбрасываемых. В бомбоотсеке устанавливалось также дымовое оборудование, включавшееся электрозапалом.

В бомбоотсеке на специальных держателях могли устанавливаться восемь осветительных ракет типа A-N Mark 4. Для облегчения работы пилота были предусмотрены два держателя для карты — перед и под основной приборной доской.

Электронное оборудование. В него входило: радиопередатчик AN/ART-13, приемник AN/ARC-5, передатчик УКВ AN/ARC-1, аппаратура распознавания свой-чужой AN/APX-2 (C37/APX-2 — установлено в кабине пилота, С36/АРХ-2 — установлено в кабине бомбардира), радионавигационное оборудование: приемник AN/ ARR-2, а также радиовысотомер AN/APN-1. Внутреннюю связь обеспечивала система RL-7. Радарное оборудование: радар AN/APS-4, с приемо-передающим оборудованием RT-5A/APS-4, экран в кабине пилота. Дополнительно: крепление экрана пилота, экран оператора, крепление экрана оператора.

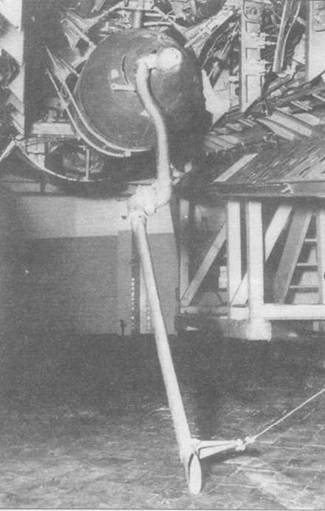

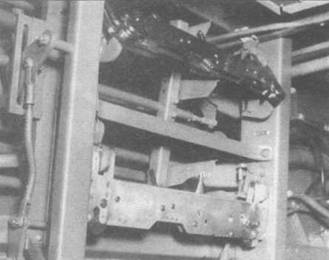

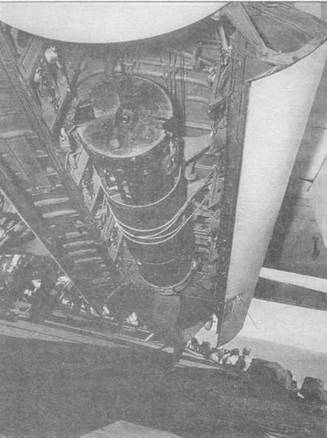

Редко использующееся оборудование — генератор дыма, подвешенный в бомбоотсек, вид сзади. Видная внизу снимка трубка служила для отвода образуемого химического дыма.

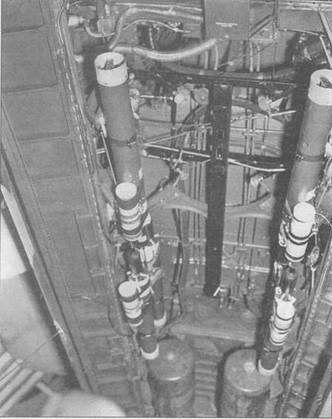

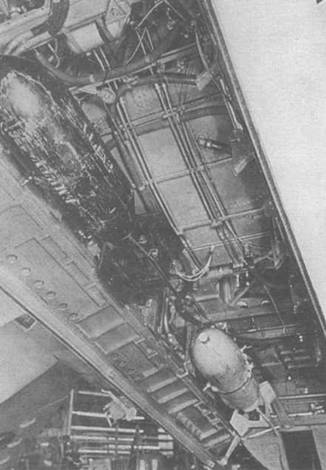

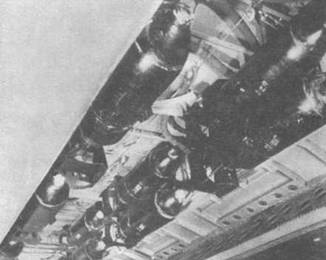

Гидроакустические буи в бомбовом отсеке Эвенджера на авианосце Вogue (CVE-9), 26 мая /944 года. Эти буи сбрасывались в районе обнаружения неприятельской подводной лодки и передавали по радиоканалу направление на нее. В задней части бомбоотсека видны две глубинные бомбы.

Вооружение

Стрелковое вооружение состояло из одного пулемета калибра 7,62 мм (TBF-1) в фюзеляже, либо двух пулеметов калибра 12,7 мм стреляющих вперед, которые устанавливались в крыльях. В нижней части гондолы был установлен пулемет калибра 7,62 мм, стреляющий вниз-назад. Он функционировал только тогда, когда из него вел огонь бомбардир. Патронные ящики снаряжались перед полетом. Перезарядка производилась гидравликой, имелся электроспуск. Гильзы отводились через отверстия в крыле. Боезапас составлял 280 патронов на пулемет + 40 патронов в ленте. Для прицеливания использовался подсвечиваемый прицел Mark 8. Самолет оборудовался фотопулеметом, с объективом фокусным расстоянием 32 мм, работающим во время стрельбы пулеметов.

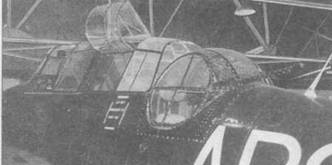

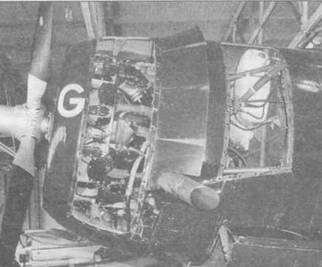

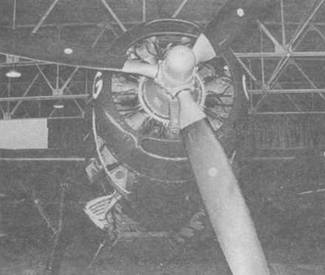

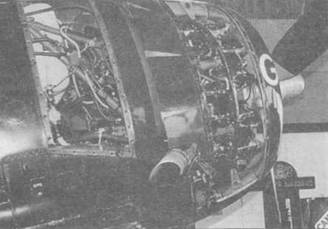

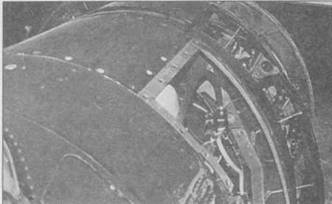

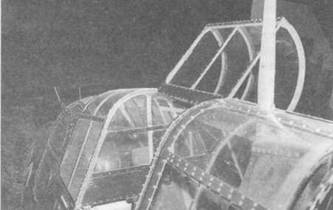

Детали конструкции канадского TBM-3.

Дополнительно под крыльями,

на направляющих для ракет, можно было подвешивать контейнеры Douglas с пулеметами. В контейнере находилось два пулемета калибра 12,7 мм с боекомплектом — 380 патронов. Огонь производился с использованием электроспуска. Можно было стрелять из одного либо из двух пулеметов сразу. Контейнеры могли быть сброшены в полете. Один пулемет калибра 12,7 мм был установлен во вращающейся башенке, которая была описана выше.

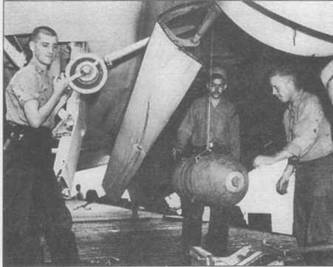

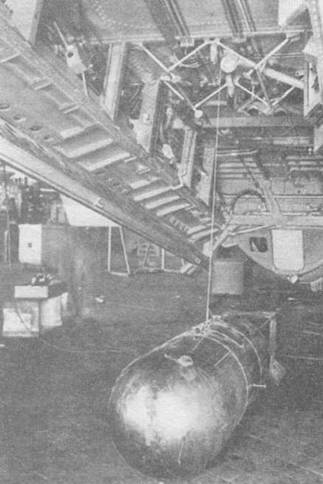

Бомбовое вооружение. Можно было использовать следующие комбинации бомбовой нагрузки: 12x45,4 кг, 4x227 кг, 1x454 кг, 1x726 кг, 1x907 кг. Сбросом бомб управлял бомбардир посредством электропривода, либо пилот — вручную. В самолете был установлен специальный механизм для программирования сброса бомб сериями. Использовался также интервалометр — предназначенный для установки промежутка времени между сбросом очередных бомб. Сброс бомб мог производиться во время пикирования, которое можно было выполнять как с открытыми, так и с закрытыми створками бомбоотсека.

Ракетное вооружение. Под каждой консолью крыла могли устанавливаться четыре реактивных снаряда типа HVAR на направляющих балках типа Mark 4 (ТВМ-1С), либо на безбалочной подвеске типа Mark 5 (ТВМ-3). Запал ракетных двигателей происходил при помощи электричества, залпом или парами — одновременно по одной ракете из-под каждого крыла. Переключатель в кабине пилота позволял устанавливать очередность отстрела ракет, или стрельбу залпом.

Торпедное вооружение. В бомбоотсеке размещалась одна торпеда типа Mark 13. Ее сбросом управлял пилот вручную, либо электрически. Установку глубины выполнял через специальное окно бомбардир. Самолет оснащался камерой следящей за полетом торпеды.

TBF-1 Эвенджер, принадлежащий учебно-тренировочному подразделению, обычно летающему ночью с палубы авианосца USS Bataan (CVL-29). 3 января 1944 года. Самолёт оставался в двухцветной камуфляжной окраске, несмотря па то, что к этому времени был введен трехцветный камуфляж. Так же и опознавательные знаки остались с необязательной в это время красной обводкой. Видны следы закрашенных предыдущих обозначений.

TBF-1 Эвенджер из неизвестного подразделения в двухцветном стандартном камуфляже с новым опознавательным знакам, перекрашенным в соответствии со стандартом применявшимся в период с июня по октябрь 1943 года.

TBF-1 Эвенджер — принадлежащий учебно-тренировочной эскадрильи, вторая половина 1943 года. Самолет несет старый двухцветный камуфляж, который получил на заводе-изготовителе. На фюзеляже обозначение было частично «закрашено» мети и изменено на "S 9".

ТВМ-3 в окраске Atlantic Anti-Submarine Camouflage Scheme II. состоящей из темно-серой краски (Dark Gull Gray) на верхних поверхностях и белой (Insignia White) на нижних.

ТВМ-1С из VC-71 с NAS Браун Филд, середина марта 1945 года. Пилот — капитан Д. Донован. Это подразделение было перебазировано на авианосец USS Manila Bay (CVE-61). знаком быстрой идентификации самолетов с которого было белое кольцо вокруг капота двигателя и буква "U" в обозначении. Самолет еще имеет трехцветный камуфляж, хотя в этот период уже стаю стандартной однотонная камуфляжная окраска полностью в цвет Glossy Sea Blue.
