Механизм уборки и выпуска шасси был гидравлическим. Шасси имело замки блокирующие его как в выпущенном положении, так и в убранном. Аварийный выпуск шасси можно было проводить вручную из кабины пилота, специального привода для этого не было, использовалась сила тяжести.
Тормозной крюк. Использовалось два вида тормозных крюков: внутренний и внешний. Внутренний крюк втягивался и выпускался при помощи электродвигателя. При его выпуске зажигались специальные лампочки. Имелся амортизатор и автоматический стопор. Внешний крюк управлялся вручную.
Загрузка

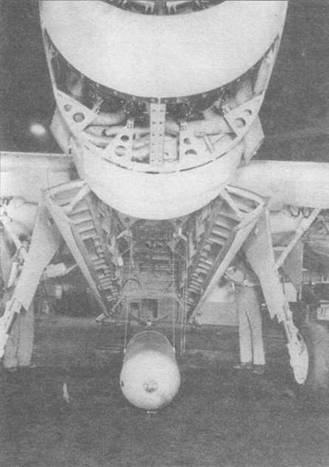

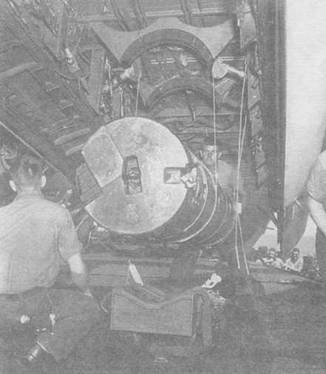

Эксперименты по подвеске в бомбоотсек Эвенджера макета 1000 фунтовой (554 кг) бомбы. Видны специальные бомбовые замки, сконструированные фирмой Грумман специально для подвески этих бомб.
Двигатель. В качестве силовой установки самолета использовался 18-ти цилиндровый двигатель Curtiss Wright Cyclone серии С-14ВВ, а также R-2600-8 (1700 л.с., ТВМ-1), XR-2600-10 (1900 л.с., XTBF-2) и R-2600-20 (1900 л.с., TBF-3) изготавливаемые Wright Manufacturing Corp. Это были двигатели воздушного охлаждения в виде двойной звезды. Привод воздушного винта осуществлялся при помощи редуктора. Турбонаддув обеспечивал одноступенчатый нагнетатель с двумя скоростями вращения: 7,06 и 10,06 от числа оборотов двигателя. Допускалась работа двигателя на боевой мощности в течение 5 минут, то есть в течение времени пока температура головок цилиндров не достигала допустимого максимума. Двигатель устанавливался на специальной раме обеспечивавшей легкий и быстрый его демонтаж после отсоединения проводки проходящей через противопожарную переборку. Сегментные, двойные независимые друг от друга выхлопные трубы были выполнены из нержавеющей стали.
Карбюратор Stromberg типа PR-48-A3 обеспечивал автоматический контроль состава смеси в зависимости от высоты полета.
Система зажигания. Распределитель питался от аккумуляторов. Для аварийного питания был предназначен ручной генератор.
Винт Hamilton Standard Hydromatic, с изменением шага при помощи гидравлического привода, управление осуществлялось из кабины пилота.
Топливная система. Использовался бензин с октановым числом 100/130. Три самозатягивающихся при простреле топливных бака размещались в центроплане. В бомбовом отсеке, а также под крыльями могли быть установлены дополнительные, сбрасываемые топливные баки. Топливо подавалось бензонасосом, приводившимся от двигателя. Дополнительно для поддержания его давления в аварийных ситуациях либо во время переключения на другие наземные топливные баки, была установлена электрическая топливная помпа. Емкость топливных баков составляла: главный центральный -548 л., центральный левый и центральный правый — по 341 л., в бомбовом отсеке — стационарный 802 л., сбрасываемый 1022 л., подкрыльевые подвесные -219 л., либо 378 л.
Бомбоотсек

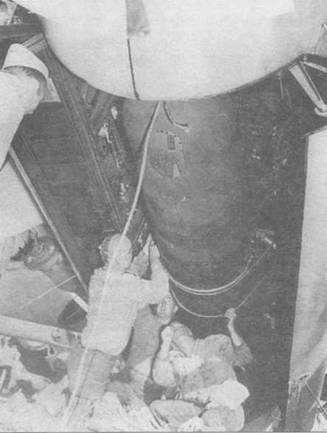

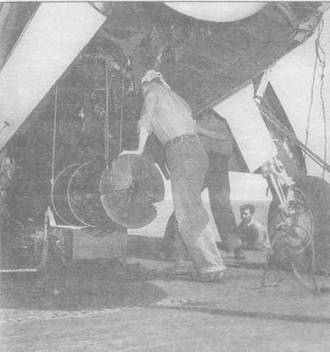

Подвеска 500 фунтовой бомбы (227 кг) при помощи лебедки Мк 7 (Мк 7 Bomb Hoist).

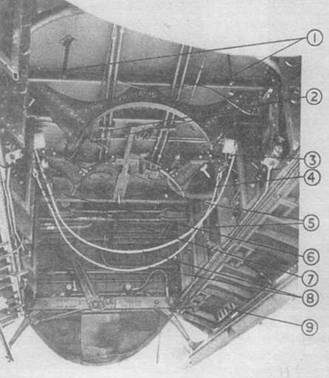

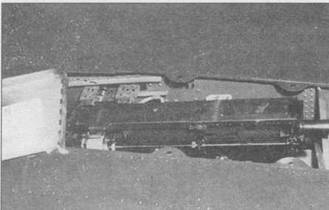

Бомбовые замки установленные в бомбоотсеке Эвенджера.

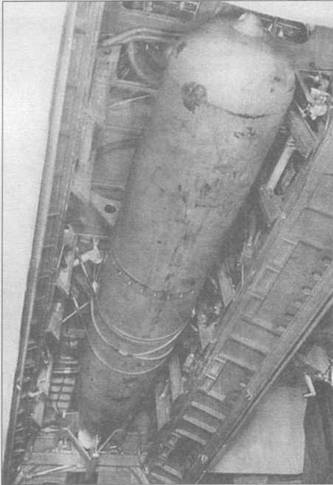

Двенадцать 100 фунтовых бомб (45,4 кг) подвешенных на замках.
Масляная система. Стандартное количество масла в двигателе, системе и баке составляла 49 л. Во время работы двигателя масло проходило через радиатор, оборудованный регулируемым клапаном, и автоматически снижало свою температуру. Радиатор имел регулируемые при помощи гидравлического привода створки, размещенные под двигателем, уменьшавшие, либо увеличивавшие поток проходящего через него воздуха, в зависимости от необходимости (положение створок пилот устанавливал вручную). В вариантах самолета приспособленных для эксплуатации в зимних условиях устанавливалась система предпускового подогрева масла.
Тормозная система. Гидравлическая, независимая от основной гидравлической системы. Состояла из двух педелей, двух тормозных цилиндров, двух тормозов и гидравлической проводки.
Гидравлическая система. Многоканальная, питающаяся от центрального источника Давление в системе (150 атм.) обеспечивалось гидравлическим насосом, приводящимся от двигателя. Дополнительно была установлена аварийная ручная помпа. Индивидуальное управление предусматривалось для: стоек шасси, закрылков, механизма складывания крыльев, створок бомбоотсека, жалюзи двигателя, перезарядки крыльевых пулеметов и автопилота.
Кислородная система. Использовались стандартные кислородные баллоны емкостью 8,423 дм3 и давлением 12,4 МПа. Каждый из членов экипажа имел доступ к системе в течение всего полета.
Электрическая система. Однопроводная, питающаяся от генератора приводимого от двигателя. Кроме другого бортового оборудования имелось два аккумулятора (12 В) емкостью 34 А/час каждый, установленных в ряд. Питание системы для запуска и наземное, осуществлялось от аккумуляторной тележки, через специальное гнездо. Для питания электронных приборов и связных устройств применялся переменный ток.
Вентиляция. Для обеспечения соответствующей температуры в кабине использовались бензиновые нагреватели. Управление потоком нагретого воздуха на места экипажа осуществлялось вручную. После выключения нагревателя система служила для подачи холодного воздуха.
Автопилот. Самолет был оснащен автопилотом типа G4. Он управлял всеми системами самолета (благодаря гидравлической системе, давлением 150 атм., питающейся от приводимой двигателем помпы) без вмешательства пилота, отслеживая с приборов параметры полета.
