end;

procedure TfrmDSD.ApplicationEventslIdle(Sender: TObject;

var Done: Boolean);

var

matWrk : TD3DMatrix;

begin

if FActive then begin

Render; // Нарисовали кадр

MoveLand; // Передвинули ландшафт

SetRotateYMatrix(matWrk, 0.1); // Матрица для небольшого поворота

matAirplan := MatrixMul (matAirplan, matWrk); // Поворот самолета

end;

Done := False;

end;

Для

оптимизации в коде программы я матрицу поворота вычисляю один раз.

Обратите внимание на то, что в программе используется два направленных источника света, и, самое главное, на то, что формат вершин с указанием нормали и цвета позволяет воспроизводить объекты без дополнительных ухищрений. В самом деле, в программе отсутствуют материалы, и такой способ окрашивания примитивов является самым простым и быстрым.

Однако в этом примере мы сильно перерасходуем память, ведь две тысячи треугольников модели окрашиваются одним цветом, а для каждой вершины модели мы вынуждены задавать цвет. При использовании же материала память сильно экономится, но мы не получим тогда сглаживание цветов для треугольников ландшафта.

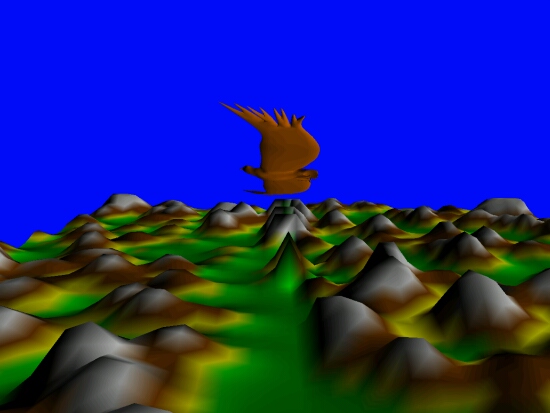

Пример проекта каталога Ех09 подсказывает возможное решение. Здесь на фоне того же ландшафта, что и в предыдущем примере, гордо парит орел (рис. 9.10).

Вкратце суть решения можно передать следующими словами: в программе применяются два буфера вершин различных форматов, один из которых не имеет цветового компонента:

type

TCUSTOMVERTEXLand = packed record

X, Y, Z : Single;

normVector : TD3DVector;

Color : DWORD;

end;

TCUSTOMVERTEXEagle = packed record

X, Y, Z :

Single;

normVector : TD3DVector;

end;

const

D3DFVF_CUSTOMVERTEXLand = D3DFVF_XYZ or D3DFVF_NORMAL or

D3DFVFJJIFFUSE; D3DFVF CUSTOMVERTEXEagle = D3DFVF_XYZ or D3DFVF_NORMAL;

При воспроизведении переключаем потоки источников, задавая в качестве таковых буферы, содержащие вершины различных форматов. При подобном подходе существенно экономится память.

Особое внимание мы должны обратить на то, как в этом примере заполняется буфер вершин модели. Рекомендованная мною импортирующая программа в качестве одного из форматов позволяет использовать код на языке C++. Для подготовки этого примера я результирующий файл преобразовал в код на языке Pascal. Это совершенно не сложно, поскольку большая его часть представляет собой массивы данных. Только имя массива, содержащего данные вершин,

пришлось изменить на Avertices, чтобы не появилось конфликтов с переменной Vertices.

Первые 13 строк такого файла необходимо удалить. Также удаляются последние строки кода, начиная со строки GLint GenSoobjectListо. В оставшемся файле убираются все символы f, предшествующие запятой и фигурной скобке. Далее все фигурные скобки заменяются на обычные.

Последнее, что необходимо сделать - изменить синтаксис описания массиюв. Например, такая строка

tatic GLint face_indicies[1200][9]

заменяется следующей:

ace_indicies : array [0..1199, 0..8] of integer

Тип GLfloat заменяется типом single, остальные типы соответствуют целому.

Толученный файл с директивой include подключается к головному модулю роекта (в секцию const), а код функции инициализации буфера становится рактически универсальным, в зависимости от модели меняется только чисо, задающее размер буфера. Впрочем, и это число можно заменить выражением, опирающемся на размер массива normals. Также, возможно, потре-уется исправить и масштабный множитель:

unction TfrmD3D.InitVBEagle : HRESULT;

var

Vertices : ~TCustomVertexEagle;

hRet : HRESULT;

i, j : Integer;

vi : Integer; // Индекс вершин треугольников

ni : Integer; // Индекс нормалей треугольников

begin

hRet := FDSDDevice.CreateVertexBuffer(10500 *

SizeOf(TCustomVertexEagle), 0, D3DFVF_CUSTOMVERTEXEagle, D3DPOOL_DEFAULT, FD3DVBEagle);

if Failed(hRet) then begin

Result := hRet;

Exit;

end;

hRet := FD3DVBEagle.Lock(0, 10500 * SizeOf(TCustomVertexEagle),

PByte(Vertices), 0) ;

if Failed(hRet) then begin

Result := hRet;

Exit;

end;

// Цикл заполнения буфера данными из массивов

for i := 0 to sizeof(face_indicies) div sizeof(face__indicies[0]) - 1 do for j := 0 to 2 do begin

vi := face_indicies[i][j]; // Индекс фасета

ni := face_indicies[i] [j+3]; // Индекс нормали фасета

// Исходные данные масштабируем, умножая на 5

Vertices.X := Avertices[vi][0] * 5;

Vertices.Y := Avertices[vi][1] * 5;

Vertices.Z := Avertices[vi][2] * 5;

Vertices.normVector.X := normals[ni] [0] ;

Vertices.normVector.Y := normals[ni][1];

Vertices.normVector.Z := normals[ni][2];

Inc(Vertices);

end;

Result := FDSDVBEagle.Unlock;

end;

При инициализации работы один раз устанавливается материал, а при воспроизведении необходимо указывать, окрашивание производится исходя из цветовой составляющей вершины, либо используется установленный материал:
