Round(MaterialTorus.Diffuse.В * 255 * $10000);
if ColorDialogl.Execute then
with MaterialTorus.Diffuse do begin
R := (ColorDialogl.Color and SFF) / 255;
G := ((ColorDialogl.Color and 3FFOO) shr 8) / 255;
В := ((ColorDialogl.Color and SFFOOOO) shr 16) / 255;
end;
end;
По умолчанию зеркальная составляющая в расчет не принимается, блики на поверхностях объектов не появляются. Чтобы учесть ее, надо включить режим D3DRS_SPECULARENABLE.
Я советую вам внимательно поработать
Этот пример может стать очень полезным в моменты, когда вам потребуется подобрать материал для построений. Ведь наверняка далеко не у каждого из вас под рукой окажется справочник оптических свойств материалов.
После того как вы хорошенько поработаете с этим примером, я хочу обсудить с вами важную проблему, напрямую не относящуюся к основной теме главы. Поговорим с вами на тему выбора объектов. Выбор по цвету, предлагаемый мною в предыдущих примерах, напрямую использовать очень сложно. Если мы вернемся к тестовой сцене с конусом и сферой и внимательно посмотрим на получающуюся картинку, то увидим, что значение пиксела экрана никак не поможет решить задачу выбора: оба объекта имеют
участки черного или очень темного цвета. Даже в таком случае, когда цвета объектов различаются кардинально, их очень тяжело отличать. Например, на поверхности объектов могут появляться блики одинакового цвета. А если на объекты накладывается текстура, или объекты покрашены одинаковым цветом, задача выбора по цвету становится неразрешимой. В случае DirectDraw мы решали подобную проблему использованием вспомогательной поверхности, на которой объекты раскрашивались по произвольной схеме, аналогичный метод можно применять и в Direct3D. Мы можем на вспомогательном, невидимом зрителю экране, повторить построения сцены, окрашивая объекты так, как нам удобно для их идентификации, и ориентироваться при выборе по значению пиксела в определенной точке этого экрана.
Вспомним, что нам системой предоставлены два экрана, передний и задний буферы, причем второй экран скрыт от зрителя до тех пор, пока не вызывается метод Present объекта устройства. Поэтому данным экраном мы можем воспользоваться для наших целей, осуществляя в него построения по нужной схеме, и не выкладывать его содержимое на передний экран. Система предоставляет нам доступ к содержимому заднего буфера, с помощью метода GetBackBuffer объекта устройства, результат помещается в объект типа IDirect3DSurface8.
Чтобы окрашивать объекты в чистые цвета, можно в формат вершин включить диффузный компонент, аналогично нашим первым смоделированным объектам, и отключать при построениях в заднем буфере источники света, запретив работу с освещением. Таким образом, мы добьемся, что все пикселы, занимаемые объектом, примут одинаковый, сплошной цвет.

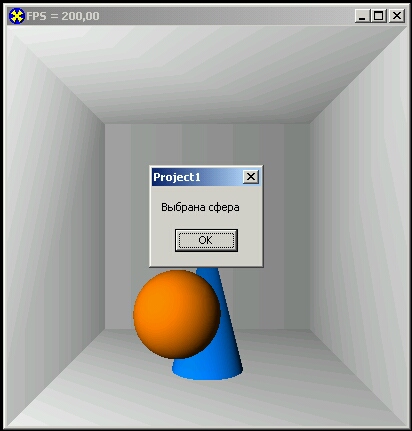

Переходим к иллюстрации - проекту из каталога Ех04, где рисуется знакомая тестовая сцена, при щелчке кнопки мыши сообщается, какой объект находится под курсором (рис. 10.4).
Первым
ZeroMemory(@d3dpp, SizeOf(d3dpp));
with d3dpp do begin
Windowed := True;
SwapEffect := D3DSWAPEFFECT_DISCARD;
// Разрешаем запирание поверхности заднего буфера
Flags := D3DPRESENTFLAG_LOCKABLE_BACKBUFFER;
BackBufferFormat := d3ddm.Format;
EnableAutoDepthStencil := True;
AutoDepthStencilFormat := D3DFMT_D16;
end;
Это очень важный момент, не упустите его.
Формат вершин включает в себя координаты, нормаль и цветовую составляющую:
D3DFVF_CUSTOMVERTEX = D3DFVF_XYZ or D3DFVF_NORMAL or D3DFVF_DIFFUSE;
При заполнении буфера вершин цветовая составляющая заполняется только для треугольников сферы и конуса. Для треугольников, образующих комнату, значение диффузной составляющей вершин остается нулевым. Вы можете оптимизировать подобные моменты и использовать отдельные форматы вершин.
Материалы для стен, конуса и сферы инициализируются точно так же, как в первоначальном примере, но при обычном воспроизведении необходимо обязательно указать, что окрашивание треугольников производится с учетом текущего установленного материала, а не значения диффузной составляющей их вершин:
with FDSDDevice do begin
SetRenderState(D3DRS_CULLMODE, D3DCULL_CCW);
SetRenderState(D3DRS_ZENABLE, D3DZB_TRUE);
SetRenderState(D3DRS_AMBIENT, $00202020);
SetRenderState(D3DRS_LIGHTING, Dword (True));
SetRenderState(D3DRS_NORMALIZENORMALS, DWORD (True));
// Явно указываем использование материала
SetRenderState(D3DRS_DIFFUSEMATERIALSOURCE, D3DMCS_MATERIAL);
SetRenderState(D3DRS_SPECULARMATERIALSOURCE, D3DMCS_MATERIAL);
SetRenderState(D3DRS_AMBIENTMATERIALSOURCE, D3DMCS_MATERIAL);
end;
При движении курсора мыши по поверхности окна отслеживаются его координаты:
var
OX, OY : DWORD;
procedure TfrmD3D.FormMouseMove(Sender: TObject; Shift: TShiftState;
X, Y: Integer);
begin
OX := X;
OY := Y; end;
Вы можете оптимизировать часть кода, связанную с определением позиции, ведь для получения положение курсора в любой момент времени можно использовать функцию GetCursorPos.
Помимо функции Render, я ввел функцию укороченного воспроизведения, которая отображает сцену с измененными установками и не заканчивается переключением буферов:
function TfrmD3D.Draw : HRESULT;
var
hRet : HRESULT;
