Графика DirectX в Delphi

Краснов Михаил

Существует одна переменная, связанная с фоном, в нее загружаются различные фрагменты растра:

GameMap := CDXMap.CDXMap(Landscape, GameScreen); // Создание лоскута

GameMap.CreateMap(MapSizeX, MapSizeY, 1) ;

GameMap.MoveTo(0, 0) ; Tile := 1;

for i := 0 to 63 do // Цикл заполнения карты

for j := 0 to 62 do begin // разными фрагментами

GameMap.SetTile (i, j, Tile);

Tile := Tile + 1;

if Tile > 4 then Tile := 1;

end;

Через некоторый

промежуток времени экран заполняется новым фоном:

var

Delay : Integer =0; // Счетчик кадров

function TfrmDD.UpdateFrame : HRESULT;

var

wrk : TRECT; // Прямоугольник экрана

i, j, Tile : Integer;

begin

Game Input.Update;

UpdateKeys;

SetRect (wrk, 0, 0, ScreenWidth, ScreenHeight);

// Вывести текущее состояние фона

GameMap.DrawClipped (GameScreen.GetAppBackBuffer, wrk);

Inc (Delay);

if Delay > 40 then begin // Прошло 40 кадров

for i := 0 to 62 do

for j := 0 to 62 do begin

Tile := GaraeMap.GetTile(i, j); // Получить номер фрагмента

Inc (Tile); // Циклический сдвинуть в цепочке фрагментов

if Tile > 4 then Tile := 1;

GameMap.SetTile(i, j, Tile); // Задать новый фрагмент

end;

Delay := 0;

end;

Result := GameScreen.Flip;

end;

Код обработки клавиатуры в примере заметно короче по сравнению с предыдущим:

procedure UpdateKeys;

begin

if KeyDown(DIK_RIGHT) then GameMap.WrapScrollRight(MapScrollSpeed);

if KeyDown(DIK_LEFT) then GameMap.WrapScrollLeft(MapScrollSpeed);

if KeyDown(DIKJJP) then GameMap.WrapScrollUp(MapScrollSpeed);

if KeyDown(DIK_DOWN) then GameMap.WrapScrollDown(MapScrollSpeed);

if KeyDown(DIK_ESCAPE) then frmDD.Close;

end;

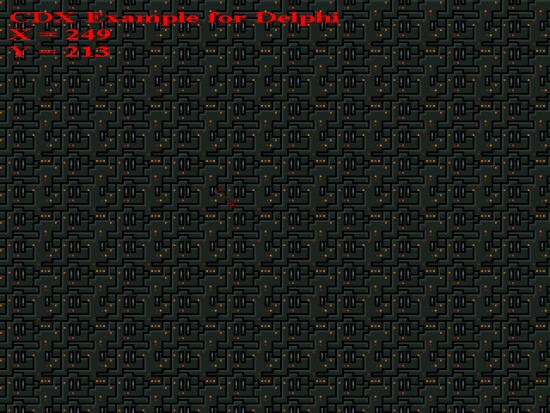

На рис. 5.15 запечатлен момент работы нашего очередного примера (проекта каталога Ех16), в котором на экране выводятся координаты пользовательского курсора.

Рис. 5.15. Пример вывода текста и обработки событий мыши

Для изображения курсора предназначена отдельная поверхность, для которой задается ключ:

GameCursor := CDXSurfасе.Create;

GameCursor.CreateCDXSurfaceFromFile(GameScreen,'Cur.bmp');

GameCursor.ColorKey(0);

Для заднего буфера задается конкретный шрифт:

GameScreen.GetAppBackBuffer.ChangeFont('Times', 16, 20, FW_BOLD);

Аналогично процедуре обработки клавиатуры, требуется процедура, связанная с событиями мыши. Обратите внимание,

как организована прокрутка изображения:

procedure UpDateMouse;

var

TempX, TempY : Integer;

begin

TempX := GameInput.Mouse.X; // Смещение по осям

TempY := Gamelnput.Mouse.Y;

CurX := CurX + 3 * TempX; // Текущие координаты курсора

CurY := CurY + 3 * TempY;

// Анализ положения курсора вблизи границ экрана

if CurX < 0 then CurX := 0 else

if CurX > ScreenWidth - MapSizeX then CurX := ScreenWidth - MapSizeX;

if CurY < 0 then CurY := 0 else

if CurY > ScreenHeight - MapSizeY then CurY := ScreenHeight - MapSizeY;

if CurX = 0 then begin

if TempX < 0 then GameMap.WrapScrollLeft(-TempX);

end else

if CurX = ScreenWidth - MapSizeX then

if TempX > 0 then GameMap.WrapScrollRight(TempX);

if CurY = 0 then begin

if TempY < 0 then GameMap.WrapScrollUp(-TempY);

end else

if CurY = ScreenHeight - MapSizeY then

if TempY > 0 then GameMap.WrapScrollDown(TempY);

end;

Вывод текста на экран осуществляется с помощью метода TextxY заднего буфера:

function TfrmDD.UpdateFrame : HRESULT;

var

wrk : TRECT;

begin

Gamelnput.Update;

UpdateKeys;

UpdateMouse;

SetRect (wrk, 0, 0, ScreenWidth, ScreenHeight);

GameMap.DrawClipped (GameScreen.GetAppBackBuffer, wrk);

// Вывод курсора

GameCursor.DrawFast(CurX, CurY, GameScreen.GetAppBackBuffer);

// Вьшод текста

GameScreen.GetAppBackBuffer.TextXYUO, 10, 255,

'CDX Example for Delphi');

GameScreen.GetAppBackBuffer.TextXY(10, 30, 255, PChar('X= ' +

IntToStr(CurX))); GameScreen.GetAppBackBuffer.TextXY(10, 50, 255, PChar('Y= ' +

IntToStr(CurY)));

Result := GameScreen.Flip;

end;

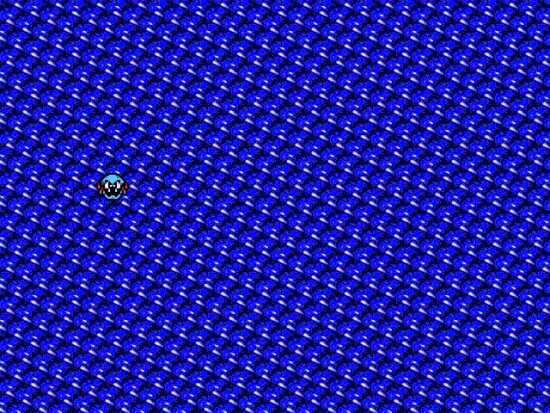

Последний пример на эту тему (проект катшюга Ех17) поможет нам разобраться в организации спрайтовой анимации. Здесь вид курсора меняется со временем так, что получается изображение страшного животного, раскрывающего зубастую пасть (рис. 5.16).

Рис. 5.16. При работе примера чудовище раскрывает и закрывает свою пасть

Фазу можно менять, используя метод setTile, как в одном из предыдущих примеров, или же напрямую задавая прямоугольник источника:

Inc (Delay);

if Delay = 10 then begin // Прошло 10 кадров

// Меняем прямоугольник в источнике

SetRect (GameCursor.SrcRect, 39 * wrkl, 0, 39 * (wrkl + 1), 36);

wrkl := (wrkl + 1) mod 3;
