Grumman Avenger. Часть 1
Шрифт:

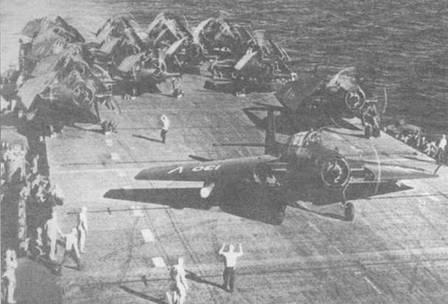

ТВМ-3Е разворачивает крылья и выдвигается вперед на взлетную позицию, авианосец USS Philippine Sea (CV-47), 1948 год. Полетная палуба авианосца, полная вращающихся воздушных винтов — чрезвычайно опасное место, не прощающее даже малейшей ошибки.
После войны Эвенджеры были переданы в Резерв Флота (Naval Reserve) и служили

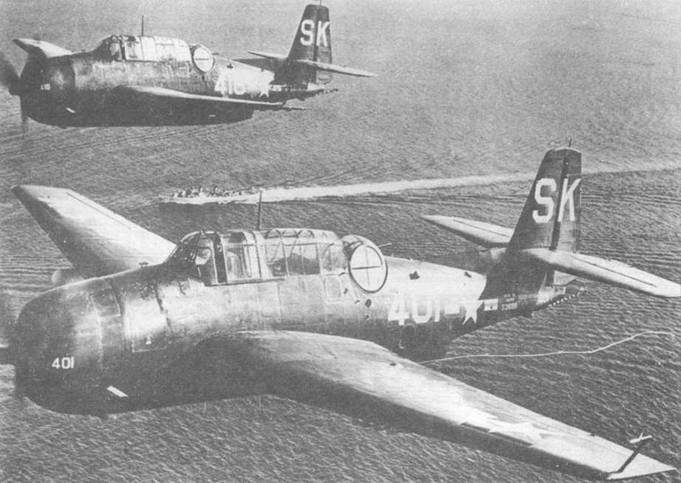

Пара ТВМ-3Е в ходе противолодочной тренировки, уже после окончания войны. Буксируемая радиоантенна под правым крылом использовалась самолетом, чтобы обеспечить радиосвязь с эсминцем USS Gurke (DD 783). Она будет втянута назад перед посадкой.

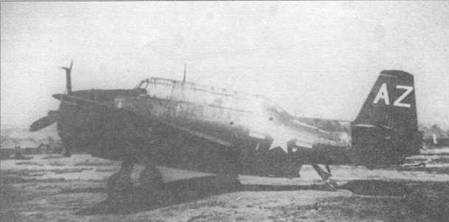

ТВМ-3R из First Marine Air Wing в Покате, Корея, весна 1951 года. ТВМ-3 R морской пехоты периодически использовались для экстренной эвакуации, доставляя тяжело раненных в госпитали в Японии.
Несколько ТВМ-3Е были переделаны в Carrier On Board Delivery (COD) путем удаления башенки и вооружения. В переделанных ТВМ-3R — Эвенджерах (COD) имеюсь возможность для установки до семи пассажирских кресел в отсеке радиста и пространстве за местом пилота.
Эвенджер, однако, продолжал находиться на вооружении еще в течение многих лет. Большой внутренний объем бомбоотсека и фюзеляжа Эвенджера делали его идеальной платформой для установки все увеличивающегося количества разнообразного электронного оборудования. Планер ТВМ-3/3Е послужил базой для ряда специализированных вариантов самолета, которые служили Флоту США до июня 1954 года, когда последний Эвенджер был снят вооружения.
TBM-3N — специально оборудованный для ночных полетов.
TBM-3U — вспомогательный и буксировщик мишеней, со снятым вооружением и броней.
TBM-3Q — самолет электронного противодействия, оборудованный электронной «глушилкой» в обтекателе, похожем на обтекатель TBM-3W.
ТВМ-3Р — разведывательный вариант с фотокамерами, установленными в бомбоотсеке.
TBM-3L — поисковый с выдвигающимся прожектором установленным в бомбоотсеке.
ТВМ-3Н — модификация с радаром обзора земной поверхности.
ТВМ-3М — модификация с оборудованием для запуска ракет, использовавшаяся для проведения испытаний ракет в рамках различных послевоенных программ.
Широко экспортировавшиеся, Эвенджеры служили, по крайней мере, еще в семи иностранных флотах и военно-воздушных силах (Великобритании, Новой Зеландии, Нидерландов, Канады, Франции, Японии, и Уругвая) до 60-х годов.

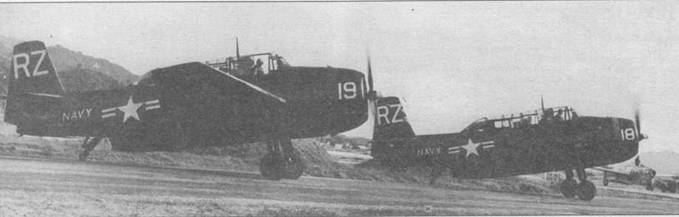

Пара ТВМ-3R из эскадрильи VR-21 проверяют двигатели перед взлетом из Итазуки, Япония, 1951 год. Эти TMB-3R имеют стеклянные панели обтекателя, которым прикрыт проем башенки.

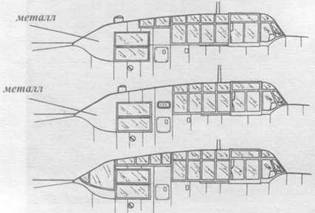

Варианты кабин TBM-3R

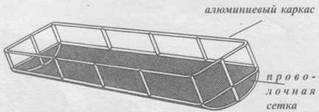

Корзина
TBM-3R из эскадрильи VR-21 только что доставил груз и пассажиров в К-18, передовой аэродром в Корее, 1951 год. VR-21 использовал свой парк TBM-3R для обеспечения nepeвозки людей и грузов между авианосцами, Японией и Кореей.
TBM-3R
Вскоре после начала Корейской войны, флот США ощутил острую потребность в грузовом самолете, который бы мог доставлять продукты жизнеобеспечения на авианосцы находящиеся в море. Поэтому была сформирована Специальная морская группа воздушного транспорта оснащенная модифицированными Эвенджерами, которая была придана 11-й эскадрильи обслуживания (Fleet Aircraft Service Squadron Eleven — FASRON-11) в Японии. Новое подразделение немедленно начало операции, по переправке людей и припасов на авианосцы, курсирующие у побережья Кореи.
Эвенджер, с хорошей дальностью, грузоподъемностью и возможностью размещения грузов внутри фюзеляжа, представлялся идеальным решением для создания транспортного самолета авианосного базирования. Имеющиеся планеры самолетов ТВМ-3 и ТВМ-3Е были переделаны в транспортные варианты, получившие обозначение TBM-3R, таким образом, родился — Carrier On Board Delivery (COD). Переделки, превратившие самолет в «грузовик» состояли в удалении стрелковой башенки, системы сброса бомб, вооружения и брони. Форма фонаря кабины была изменена, с тем, чтобы, прикрыть проем под башенку, а в кабину и отсек радиста были установлены кресла для семи пассажиров. Бомбоотсек реконструировали для размещения носилок с ранеными подлежащими срочной эвакуации. Устанавливались фонари кабины различных конфигураций, некоторые Эвенджеры имели над проемом башенки обтекатель из металлических листов с большим открывающимся окном, которое служило и посадочным люком для пассажиров. Фонари другой конфигурации были полностью из стекла и плексигласа, включая и участок над проемом башенки.
Чтобы ускорить доставку большого количества необходимых грузов на авианосцы, действующие вблизи Кореи, был разработан уникальный метод перевозки. Была изготовлена проволочная корзина, сконструированная так, чтобы поместиться в бомбоотсек TBM-3R. Бомбовые лебедки использовались, для подъема и опускания загруженной грузовой корзины в бомбоотсек Эвенджера. Загруженная корзина могла быть быстро снята и заменена другой, что существенно ускоряло обратный вылет. Почта, запасные части к самолетам, электронное оборудование, и медикаменты составляли только часть груза, который перевозили Эвенджеры COD. Концепция Carrier On Board Delivery доказала свою жизнеспособность, и успех TBM-3R привел к появлению нового класса палубных самолетов в Fleet Logistics Squadron. Сегодня функции COD выполняются другим самолетом фирмы Grumman — турбовинтовым С-2 Greyhound.
Варианты кабин

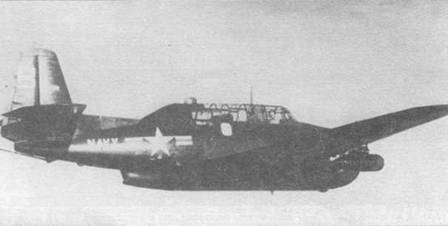

Ряд ТВМ-3Е был модифицирован для выполнения задании по борьбе с подводными лодками и получил обозначение TBM-3S. Этот TBM-3S несет поисковый прожектор установленный под правым крылом и антенну передачи данных, установленную на верхней части руля. Белый прямоугольник в центре фюзеляжа указывает расположения отсека, в котором помещался спасательный плот.
