Grumman Avenger. Часть 1
Шрифт:

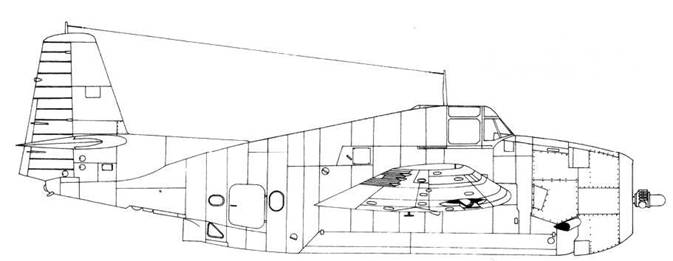

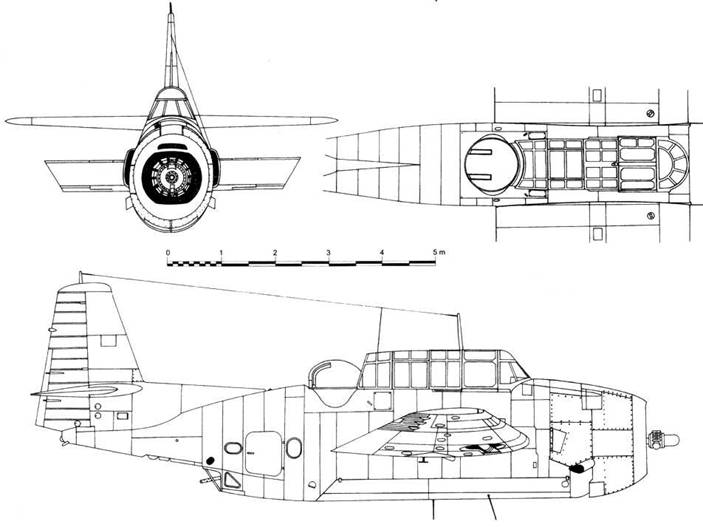

ТВМ-1 с радаром AN/APS-2

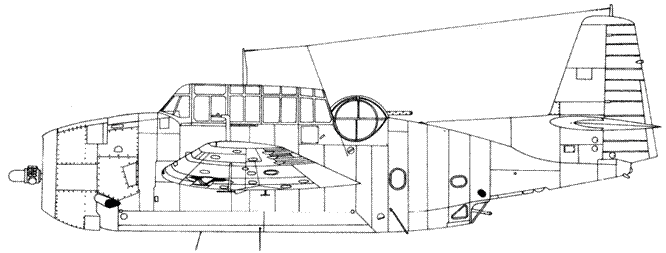

ТВМ-1 С с ракетными направляющими Мк 4
ТВМ-1С
ТВМ-1Е
Новозеландский учебный ТВМ-1С
< image l:href="#"/>Уругвайский ТВМ-1С

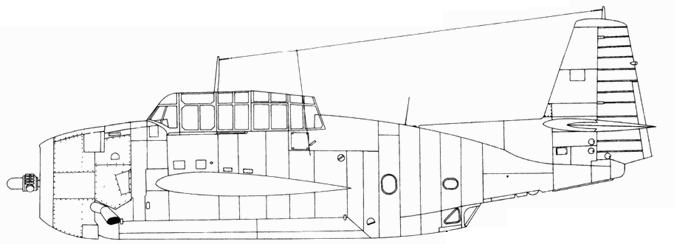

TBM-1D с экспериментальной установкой радара ASD-1
ТВМ-1 D с радаром ASD-1
Экспериментальный одноместный TBF-1, июль 1942 г.
XTBF-2, с двигателем XR-2600-10, май 1942 г.
TBF-1, с экспериментальной башней Мартин, октябрь 1942 г.
Чтобы уменьшить аэродинамическое сопротивление направляющих Mark 4, Калифорнийский технологический институт разработал улучшенную пусковую систему — Mark 5. Аэродинамическое сопротивление пусковой системы и ее вес были существенно уменьшены, и если ракеты запускались на скорости полета 200 узлов (230 миль в час) или более, то ракеты летели по точно такой же траектории, как и выпушенные со старых рельсовых направляющих Mark 4. Чтобы увеличить взрывную мощность ракет, на двигатели ракеты калибра 3.5 дюйма были установлены пятидюймовые боеголовки, эта новая ракета получила обозначение — 5-ти дюймовая авиационная ракета (AR — aircraft rocket).
Калифорнийским технологическим институтом была разработана улучшенная ракета- 5-ти дюймовая HVAR (High Velocity Aircraft Rocket), прозванная «Святой Мосес». В ней 5-ти дюймовая боеголовка с корпусом из упрочненной стали, была наложена на 5-ти дюймовый ракетный двигатель. Эти ракеты придавали Эвенджеру значительную огневую мощь, особенно когда все восемь ракет выпускались залпом. Первое боевое использование ракет американским самолетом произошло 11 января 1944 года, когда TBF-1C из эскадрильи VC-58, вооруженный двумя ракетами, под управлением младшего лейтенанта Л.Л. Макфорда, обнаружил немецкую подводную лодку (U-758) находящуюся на поверхности. Эвенджер добился двух вероятных и двух несомненных ракетных попаданий в подводную лодку, а затем провел атаку глубинными бомбами. На Тихоокеанском театре военных действий авиационные ракеты впервые были использованы в бою 31 января 1944 года, когда Эвенджеры из VC-7 базировавшейся на борту авианосца USS Manila Bay (CVE-61) атаковали склады топлива и боеприпасов на Маршалловых островах.

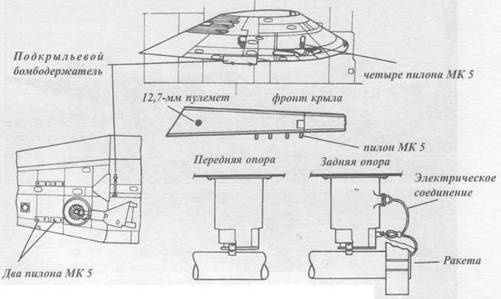

Ракетные направляющие Мк-5 “Zero Length"
5-дюймовая ракета HVAR
Стандартный выхлоп TBF/TBM
Пламегаситель
Младший
К 1945 году, "Hunter Killer Group" фактически устранили угрозу нападений немецких подводных лодок в Атлантике, и это привело к тому, что им стало все более и более трудным найти для себя цели. Потеряв один эскортный авианосец (Block Island был торпедирован лодкой U-549, авианосец USS Elmore потопил U-549 в тот же самый день), четырнадцать атлантических авианосных противолодочных групп потопили в общей сложности пятьдесят три немецкие подводные лодки и захватили одну — U-505. "Hunter Killer Group" авианосца USS Bogue стала чемпионом Атлантики, имея на своем счету двенадцать подтвержденных уничтоженных подводных лодок.
Эскортные авианосцы с эскадрильями Эвенджеров выступали в противолодочной роли также на Тихоокеанском театре военных действий, и уничтожили здесь одиннадцать японских субмарин. На счету авианосца USS Anzio (CVE-57), воевавшего на Тихом океане, было больше всего подтвержденных уничтоженных подводных лодок — пять.

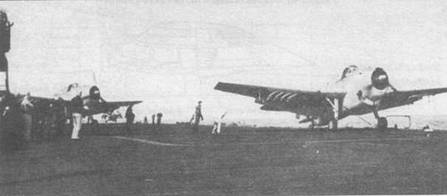

Два ТВМ-1 С вооруженные авиационными ракетами 3,5 дюйма на рельсовых направляющих Мк 4 подготовлены к катапультированию с находящегося в Атлантике эскортного авианосца. Эвенджеры окрашены согласно камуфляжной схеме ASH' 11, в которой использовались цвета Dark Gray и Insignia White.

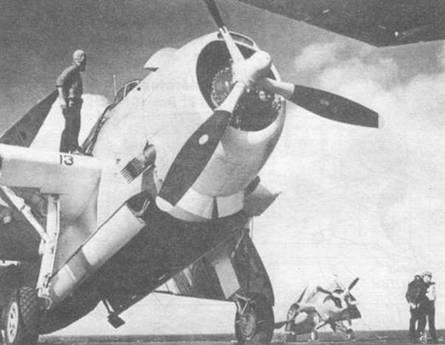

ТМВ-1С на атлантическом эскортном авианосце, с установленными на выхлопных трубах пламегасителями. Такие самолеты использовались для ведения ночных операций. Ступица и корневая часть каждой лопасти воздушного винта окрашены Non- Specular Insignia White в соответствии с камуфляжной схемой самолета.
Прототип Grumman XTBF-3, на траве летного поля в Безпедже, октябрь 1943 года. ТВМ-3 имел переделанный капот для размещения двигателя Wright R-2800-20 мощностью 1900 л.с., с четырьмя подвижными створками жалюзи для выхода охлаждающего воздуха с каждой стороны и воздухозаборником маслорадиатора на нижней «губе».
ТВМ-3
В феврале 1943 года флот США предложил фирме Грумман изучить возможности по увеличению мощности двигателя Эвенджеров. В ответ Грумман начала разработку проекта улучшенного Эвенджера с двигателем Pratt и Whitney R-2800 мощностью 2000 л.с. и стрелковой башенкой Martin 25 °CЕ. Из-за большой потребности в двигателях Pratt и Whitney со стороны другого более высокоприоритетного самолета, дальнейшее развитие данного проекта было остановлено, но то, что Эвенджер нуждается в двигателе повышенной мощности, стало совершенно очевидным.
Пилот ТВМ-3 из УС-93 готовится к катапультному взлету с авианосца USS Makin Island (CVE-93), 4 марта 1945 года. Четыре створки па капоте полностью открыты, чтобы обеспечить достаточное охлаждение двигателю, поскольку он выведен на полную мощность для проведения взлета.
Пара ТВМ-3 (эскадрилья VC-72 базирующаяся на авианосце USS Tulagi — CVE-72) в полете, март 1945 года. Самолеты несут 5-дюймовые авиационные ракеты на направляющих Мк 5. Член экипажа сидящий позади пилота первого Эвенджера, держит камеру К-20.
