Grumman Avenger. Часть 1

Иванов С. В.

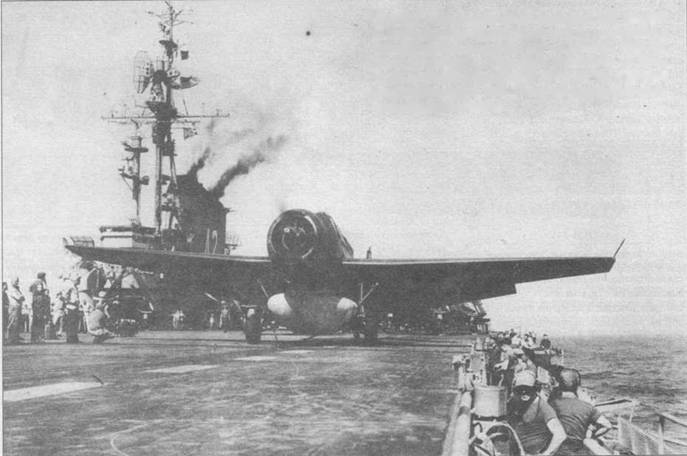

TBM-3 W из эскадрильи VA-4B авианосца USS Franklin D.Roosevelt (CVA-42) установленный на катапульте — только секунды отделяют его от старта. TMB-3W обычно находился на некотором расстоянии от авианосца в постоянных радарных патрулях или в связке с ударным самолетом TBM-3S выполнял поиск подводных лодок впереди авианосца.

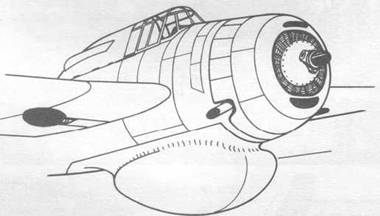

ТВМ-3W

Ряд

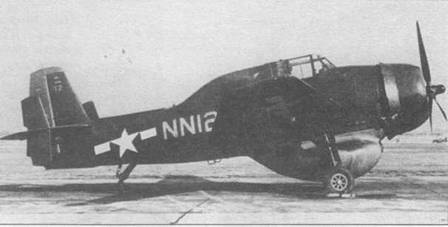

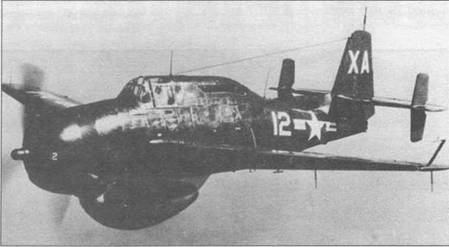

ТВМ-3W было передано в резервные военно-морские подразделения. Этот ТВМ-3W пилотирует младший лейтенант Руни из VS-833 Резервной эскадрильи, базирующейся на. WAS Флойд Беннет Филд, Нью-Йорк, октябрь 1954 года.

Интенсивные атаки японских камикадзе против флота союзников у Окинавы еще раз подчеркнули безотлагательность программы создания этих самолетов, и сорок комплектов радара APS-20 были срочно изготовлены для постройки соответствующего количества ТВМ-3W. К началу 1945 года испытания были завершены, и началось обучение экипажей самолетов TBM-3W, однако война закончилась прежде, чем эти самолеты были переданы флоту. Программа испытаний доказала высокую ценность самолетов Эвенджер раннего воздушного предупреждения и ее выполнение продолжилось и после войны. Первое оперативное подразделение ТВМ-3 W, появилось в составе флота уже в мае 1946 года.

В послевоенных авианосных воздушных группах (Carrier Air Group), TBM-3W были объединены с ударным противолодочным самолетом ТВМ-3S в противолодочных группах «Killer-Hanter». TBM-3W был «охотником» (Hunter) и мог передавать радарные контакты по линии обмена данными, как на авианосец, так и на TBM-3S (Killer). Эвенджеры продолжили функционировать в этой роли до середины 50-х, когда они были заменены самолетами аналогичного назначения — Grumman AF Guardian и Douglass Skyraider.

TBM-3W был пионером среди самолетов раннего воздушного предупреждения, доказавшим жизненность этой концепции, что привело к созданию современного Grumman E-2C Hawkeye со сложнейшим электронным оборудованием.

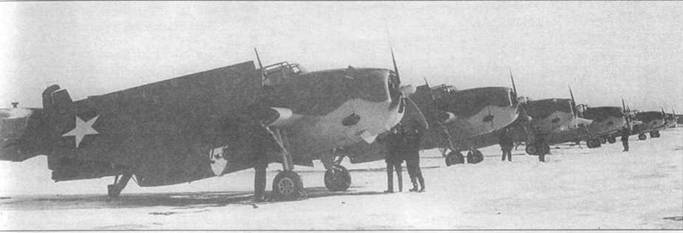

Партия TBF-1 Эвенджер на заводском аэродроме, декабрь 1942 года. Самолеты в двухцветной камуфляжной окраске — Non-specular Blue Gray на верхних поверхностях и Non-specular Light Gray на нижних. Знаки государственной принадлежности нарисованы на обеих сторонах каждого крыла и на хвостовой части фюзеляжа уже не имеют красного круга посредине звезды, который был упразднен 15 мая 1942 года.

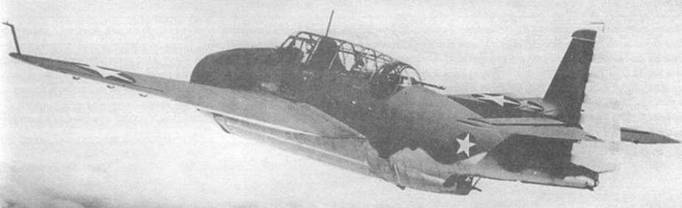

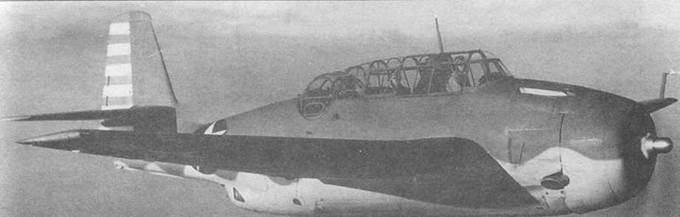

TBF-1 Эвенджер (по всей вероятности первый серийный экземпляр) в полете, январь 1942 года. Самолет в двухцветной камуфляжной окраске — Non-specular Blue Gray на верхних поверхностях и Non-specular Light Gray на нижних. Знаки государственной принадлежности нарисованы на обеих сторонах каждого крыла и на задней части фюзеляже и имеют красный круг посреди звезды, также имеются знаки быстрого распознавания в виде бело-красных полос на руле направления. Размер звезды свидетельствует, что самолет сфотографирован до 17 января, то есть до того как вышел приказ о максимальном увеличении размеров знаков государственной принадлежности.

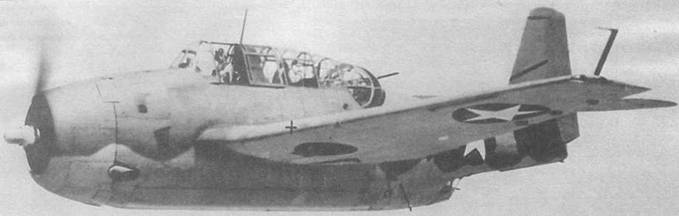

Один из первых серийных TBF-1 Эвенджер в полете, март 1942 года. Самолет в камуфляжной окраске идентичной той, которую имеет самолет представленный на верхнем снимке, за исключением того, что знаки государственной принадлежности уже имеют максимальный размер — такое увеличение знаков было введено начиная с 17 января 1942 года.

Окраска и обозначения

Основные цвета

Первый прототип XTBF-1 был окрашен полностью в светло-серый цвет (Light Gray ANA602 — аналог в FS отсутствует, но этот цвет очень близок к FS 36440), введенный директивой AER-E-25 (00261) от 30 декабря 1940 года. Полосы дорожек на крыле были черными. Воздушный винт — серебряного цвета, с обеих сторон на концах лопастей имелись трехцветные полосы — голубого, красного и желтого цветов, общей шириной — 4 дюйма.

Второй прототип уже нес двухцветную камуфляжную окраску, введенную документом BuAer AER-E-2571, ставшую обязательной с 13 октября 1941 года. Эта камуфляжная схема состояла в окрасе верхних поверхностей самолета матовой серо-голубой краской (ANA 603 Non-specular Blue Gray — FS 35189), а нижних поверхностей — матовой светло-серой краской (ANA 602 Non-specular Light Gray — FS 36440).

Краски наносились распылителем таким образом, чтобы переход от одного цвета к другому был плавным. Первые серийные TBF-1 также получили такой камуфляж.

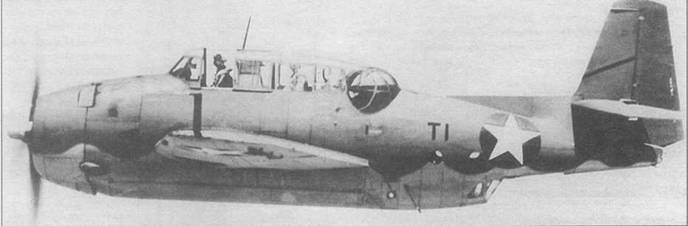

Два снимка того же самого TBF-1 Эвенджер в полете, демонстрирующие расположение цветов камуфляжной окраски с характерной волнистой линией раздела цветов, которая была введена в действие с октября 1941 года. Знаки государственной принадлежности на фюзеляже максимального диаметра, что стало обязательным с 17 января 1942 года, к тому же в соответствии с директивой от 15 мая 1942 года отсутствует красный круг посредине звезды. Тактические обозначения состоят из буквы, обозначающей назначение самолета (Т — торпедный), а также номера машины в эскадрилье. Обратите внимание на черную наклонную полосу на вертикальном стабилизаторе, служащую палубной команде авианосца для оценки угла планирования самолета при посадке. По правилам эти полоски должны были быть белыми — черный цвет в данном случае — это исключение. Снимки выполнены вероятнее всего в октябре 1942 года.

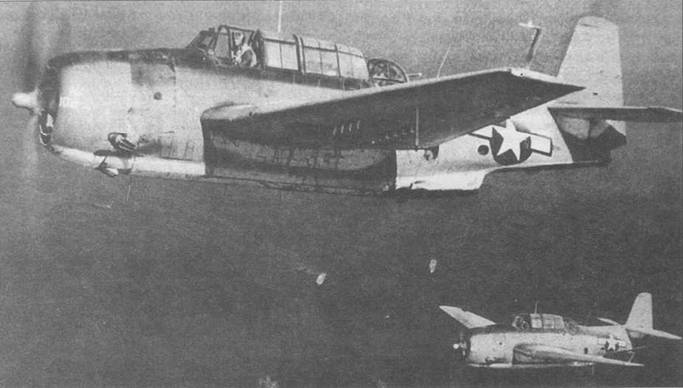

Пара ТВМ-3 Эвенджер пролетает над плывущими внизу кораблями. Самолеты в стандартном для этого периода (вторая половина 1944 года) трехцветном камуфляже, с опознавательными знаками с синей обводкой. Под крыльями виднеются узлы подвески ракет Мк.5, которые не имевшие направляющих.

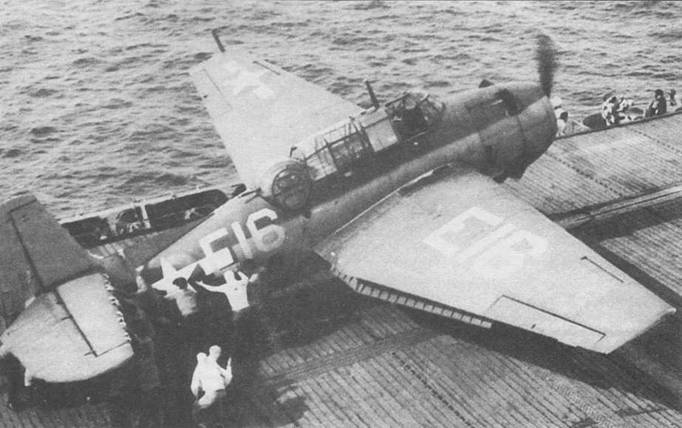

TBM-1 (BuNo. 24737) подготовленный к старту с катапульты эскортного авианосца USS Mission Bay (CVE-59), во время учебного похода в центральной Атлантике, ноябрь-декабрь 1943 года. Самолет уже несет трехцветную камуфляжную окраску, введенную в действие с 1 февраля 1943 года, которая состояла из следующих цветов: Son-specular Sea Blue (верхние поверхности), Non-specular Intermediate Blue (бока фюзеляжа и вертикальный стабилизатор), а также Son-specular Insignia White (нижние поверхности). Знаки государственной принадлежности уже имеют белые прямоугольники по бокам звезды, а также красную обводку, обязательную в период с конца июня до середины августа 1943 года. В то время, когда выполнен этот снимок, обязательным стал уже темно-синий цвет поводки. С конца июня необходимо было наносить знаки государственного опознавания в четырех местах — по обе стороны задней части фюзеляжа, а также па верхней части левого и нижней части правого крыла. Тактическое обозначение («Е16») желтого цвета, не употреблялось в боевых частях первой линии.

Страница из Specification SR-2c от 1 февраля 1943 года, на которой представлена схема наложения трехцветного камуфляжа на самолет Эвенджер. Обозначены также участки на которые наносится матовая синяя морская краска (Non- specular Sea Blue) на передних кромках крыльев и горизонтального оперения, в отличие от полуматовои (Semi Gloss) на верхних поверхностях.

Редко встречающийся нестандартный вид камуфляжной окраски с синим цветом, заходящим на борта фюзеляжа в районе крыльев. Он был аналогичен двухцветному атлантическому камуфляжу, в котором темно-серый цвет наносился подобным же образом. На снимке — TBF-1C, первая половина 1944 года.

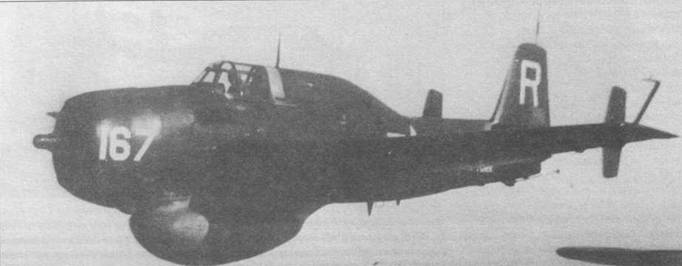

Так называемая «атлантическая» схема камуфляжной окраски, применявшаяся на Атлантике в группах самолетов-охотников за немецкими подводными лодками. Схема складываюсь из двух цветов: Dark Gull Gray па верхних поверхностях и Insignia White па нижних поверхностях. В 1944 году был добавлен еще один цвет — Dark Gull Gray на боковых поверхностях фюзеляжа. На данной фотографии — ТВМ-3D с демонтированной задней пулеметной башенкой, снятой во второй половине 1944 года.
