Грузовые автомобили. Трансмиссия и коробки передач

Мельников Илья

При неполном выключении сцепления его ведомый диск и ведущий вал коробки передач не останавливаются, что затрудняет, а иногда делает невозможным включение передач в коробке передач. Говорят, что сцепление «ведет», в этом случае маховик не разъединяется полностью с ведомым диском сцепления и продолжает его вести. К такой ситуации может привести увеличенный свободный ход педали сцепления или же наличие воздуха в сцеплении, приводимом в движение гидроприводом. Устраняют неисправность уменьшением свободного хода педали сцепления.

Сцепление может не выключаться полностью и при других неисправностях, таких как:

– перекос нажимного подшипника;

– коробление ведомого диска;

– поломка пружин;

– другие неисправности связанные с внутренними дефектами этого механизма.

В таких случаях нужно обратиться к специалисту.

Рывки при включении возникают вследствие

износа шлицев ступицы ведомого диска сцепления или ведущего вала коробки передач, а также поломки демпферных пружин. Для устранения такой неисправности необходимо заменить поломанные или изношенные детали.

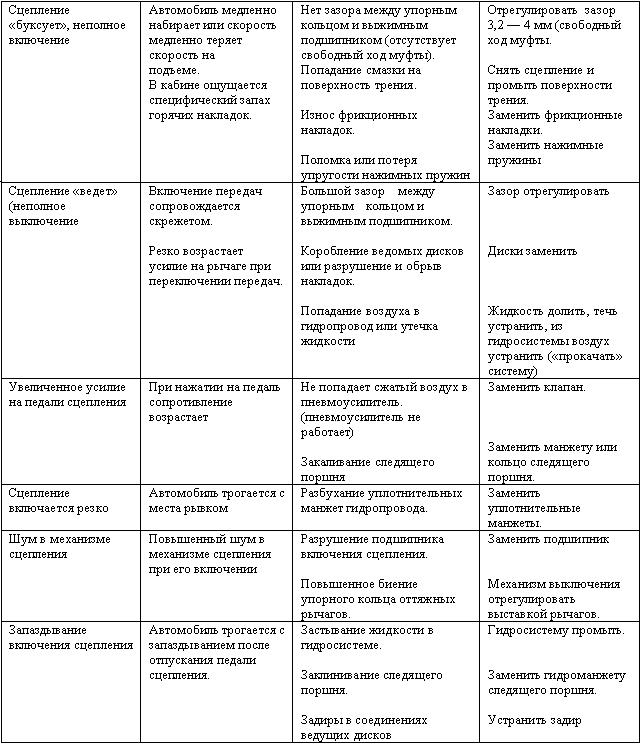

Таблица. Неисправности сцепления

Уход за сцеплением

Ежедневно проверять действие сцепления и наличие свободного хода педали. Педаль сцепления должна двигаться легко без заеданий и оттяжной пружиной возвращаться в первоначальное положение. Подтянуть и проконтролировать крепежные детали, а также подтянуть в случае ослабления места соединения трубопроводов гидравлического привода сцепления.

Первое и второе техническое обслуживание.

– замерить величину свободного хода педали сцепления и если надо отрегулировать привод сцепления для обеспечения свободного хода муфты выключения сцепления. Для проверки свободного хода муфты сцепления вручную перемещают рычаг валика вилки.

– пружину 19 от рычага 18 вилки выключения, изменяя вращением гайки 13 длину тяги 14, добиваются нормального свободного хода. Если свободный ход рычага, измеренный на радиусе 90 мм окажется менее 3 мм, отрегулировать его сферической гайкой 13 толкателя до величины 3,7 – 4, 6 мм, что соответствует свободному ходу муфты выключения сцепления 3,2 – 4 мм. Затем устанавливают пружину;

– проверить герметичность привода, исправность и целостность оттяжных пружин педали сцепления и рычага вала вилки выключения сцепления;

– смазать упорный подшипник муфты выключения и втулки валика педали сцепления;

– смазать вал педали сцепления;

– проверить уровень жидкости в бачке главного цилиндра привода сцепления, при необходимости долить жидкость. Уровень жидкости должен быть 10-15 мм от верхней кромки бачка;

– сменить жидкость в системе гидропривода сцепления (один раз в год, обычно, осенью);

– отрегулировать свободный ход поршня главного цилиндра привода и свободный ход рычага вала вилки выключателя сцепления;

– затянуть болты крепления пневмоусилителя;

– прокачать, если надо, систему гидравлического привода сцепления.

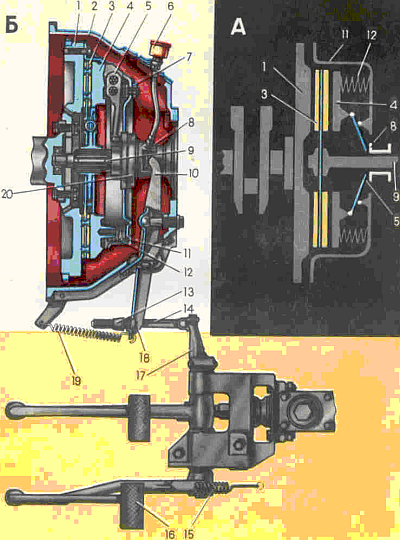

Рис. Сцепление автомобиля ГАЗ-53А А – схема, Б – устройство, 1 – маховик, 2 – картер, 3 – ведомый диск, 4 – нажимной диск, 5 – рычаг выключения, 6 – масленка, 7 – регулировочная гайка, 8 – муфта выключения, 9 – ведущий вал коробки передач, 10 = вилка выключения сцепления, 11 – кожух, 12 – пружина, 13 – регулировочная гайка, 14 – тяга, 15 и 19 – оттяжные пружины, 16 – педаль сцепления, 17 – рычаг вала педали, 18 – рычаг валки, 20 – упорный шариковый подшипник

Для этого необходимо:

– заполнить питательный бачок жидкостью до нормального уровня;

– снять с головки клапана выпуска воздуха рабочего цилиндра резиновый защитный колпачок и надеть на головку клапана резиновый шланг, прилагаемый к автомобилю. Свободный конец шланга погрузить в стеклянную банку с тормозной жидкостью;

– резко три – четыре раза нажать педаль сцепления, а затем оставляя педаль нажатой, отвернуть на пол – оборота клапан выпуска воздуха. Под действием давления, созданного в системе, часть жидкости и содержащийся в ней воздух попадут в стеклянную банку с жидкостью;

– когда жидкость перестанет вытекать из шланга, завернуть клапан выпуска воздуха;

– прокачивать систему, повторяя последние операции до прекращения выхода пузырьков воздуха из шланга (потребуется до 75 – 80 нажатий педали), после чего, удерживая педаль сцепления нажатой, окончательно завернуть клапан выпуска воздуха до отказа, снять шланг с головки клапана и поставить на нее защитный колпачок.

– При удалении воздуха из системы гидравлического привода доливают в питательный бачок тормозную жидкость, не допуская снижения ее уровня более чем на 2/3 от нормального. По окончании прокачки доливают тормозную жидкость в питательный бачок до нормы.

Коробки передач

Общие сведения

Коробка передач представляет собой механизм, в котором шестерни (зубчатые колеса) можно сцеплять в различных комбинациях, получая различные передаточные числа – ступени и служит для изменения крутящего момента, передаваемого от коленчатого вала

двигателя ведущим колесам, изменения скорости и направления движения автомобиля, а также для длительного рассоединения двигателя от трансмиссии во время стоянки и при движении накатом. При трогании с места на подъем с грузом, быстром разгоне, а также при движении по плохим дорогам, крутящий момент, передаваемый от двигателя к ведущим колесам должен быть больше, чем при движении по горизонтальному участку дороги. Для этого на автомобилях применяют ступенчатые шестеренчатые коробки передач. Для движения вперед коробки передач автомобилей имеют четыре или пять ступеней и одну для движения назад. Обычно четыре передачи имеют легковые автомобили и малогабаритные автобусы, а также грузовые автомобили небольшой грузоподъемности, а вот пятиступенчатые передачи имеют автомобили большой грузоподъемности, а также коробки передач больших автобусов.

Чем больше число передач, тем лучше автомобиль приспосабливается к различным дорожным условиям. Чтобы коробка передач работала бесшумно, с минимальным износом, применяют зубчатые колеса с косыми зубьями.

В основном на автомобилях применяют простые ступенчатые передачи, переключение передач, в которых происходит передвижением зубчатых колес или передвижением муфт.

Рис. Ступенчатая передача

В передаче из двух шестерен меньшая шестерня является ведущей, а большая – ведомой. Крутящий момент на ведомой шестерне будет больше, чем на ведущей, во столько раз, во сколько число зубьев на ведомой шестерне больше, чем на ведущей. Частота вращения ведущей шестерни будет соответственно больше частоты вращения ведомой шестерни. Передаточным числом, называется число полученное от деления числа зубьев ведомой шестерни, на число зубьев ведущей шестерни.

Для получения вращающего момента, различного по величине, необходимого для работы автомобиля, в коробке передач имеются несколько пар шестерен с различными передаточными числами. Общее передаточное число получается при умножении передаточных чисел всех пар шестерен, участвующих в передаче.

Если между ведомой и ведущей шестерней поместить промежуточную шестерню, и через нее подавать крутящий момент, то ведомая шестерня изменит направление движения на обратное.

На рисунке изображена трехступенчатая передача, которая имеет три скорости передние и одну заднюю. Картер коробки передач отлит из чугуна и имеет две крышки боковую и верхнюю, гнезда для крепления валов и осей. В нижней и боковой стенках картера сделаны отверстия для слива отработавшего масла и для заполнения коробки передач свежим.

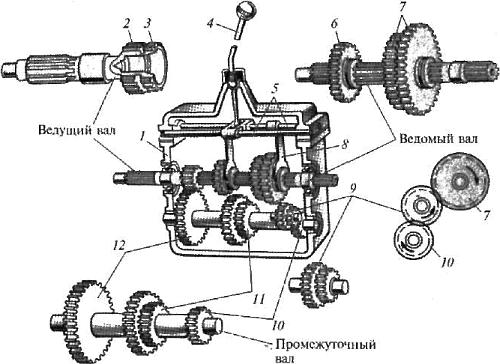

Рис. Простейшая коробка передач. 1 – картер, 2 – шестерня первичного вала, 3 – зубчатый венец, 4 – рычаг переключения передач, 5 – ползуны, в – подвижная шестерня третьей и четвертой передач, 7 – подвижная каретка шестерен первой передачи и заднего хода, 8 – вилка, 9 – блок шестерен заднего хода, 10 – шестерня заднего хода, 11 – шестерня первой передачи, 12 – шестерня постоянного зацепления.

Ведущий вал коробки передач изготовлен из стали вместе с ведущей шестерней и зубчатым венцом. При зацеплении малой шестерни подвижной каретки 7 с шестерней 11 промежуточного вала, позволяет включить первую передачу. При этом частота вращения ведомого вала, будет значительно меньше, по сравнению с частотой вращения этого же вала, когда в зацеплении участвуют другие пары шестерен на переднем ходу, а крутящий момент будет наибольшим. В картере 1 закреплены три вала, ведущий, ведомый и промежуточный вал. Ведущий и ведомый валы расположены на одной оси. Ведомый вал имеет шлицы и передним концом опирается на роликовый подшипник, помещенный внутри заднего конца ведомого вала. Передача вращения от ведущего вала на ведомый происходит при помощи промежуточного вала. Ведущий вал находится в постоянном соединении с промежуточным валом, через шестерни 2 и 12.

Для включения двух оставшихся передних передач взаимодействуют две подвижные шестерни, закрепленные на шлицах ведомого вала и шестерни, жестко закрепленные на промежуточном валу.

Рычаг 4 передвигает подвижные шестерни ведомого вала через вилки 8, которые перемещаются вместе с ползунами 5.

Третья передача включается перемещением самой малой подвижной шестерни до зацепления ее с зубчатым венцом 3. В этом случае вращение происходит минуя промежуточный вал, от ведущего вала к ведомому.

Блок шестерен 9 используется для включения заднего хода. Блок шестерен установлен на оси, запрессованной в картере. При движении задним ходом вращающее движение от ведущего вала к ведомому происходит через шестерню заднего хода 10, расположенную на промежуточном валу и блок шестерен на подвижную каретку шестерен 7.Механизм переключения передач размещен на верхней крышке картера коробки передач.
