Гусеничный плавающий транспортер К-61
Шрифт:
После решения принципиальных проблем общей компоновки, ходовой части и водоходного движителя пришел черед вплотную заняться вопросами технологии погрузочно- разгрузочных работ и оснащения транспортера специальным оборудованием. Так, определившаяся в ходе проектирования погрузочная высота платформы — 1,08 м потребовала поиска технического решения, обеспечивающего достаточно простую загрузку в кузов артсистем и их тягачей. Существовало несколько вариантов, например,сооружение в месте погрузки и разгрузки эстакады из подручных средств—деревянной, металлической, грунтовой насыпной или оснащение транспортера комплектом быстросъемных, легких аппарелей. Последнее выглядело более разумным, так как не требовало инженерного оборудования мест погрузки и выгрузки и сводило к минимуму время подготовительных операций. Хотя добавочная комплектация и приводила
Наконец, была подготовлена вся конструкторская документация для изготовления опытного образца принципиально нового гусеничного плавающего транспортера.

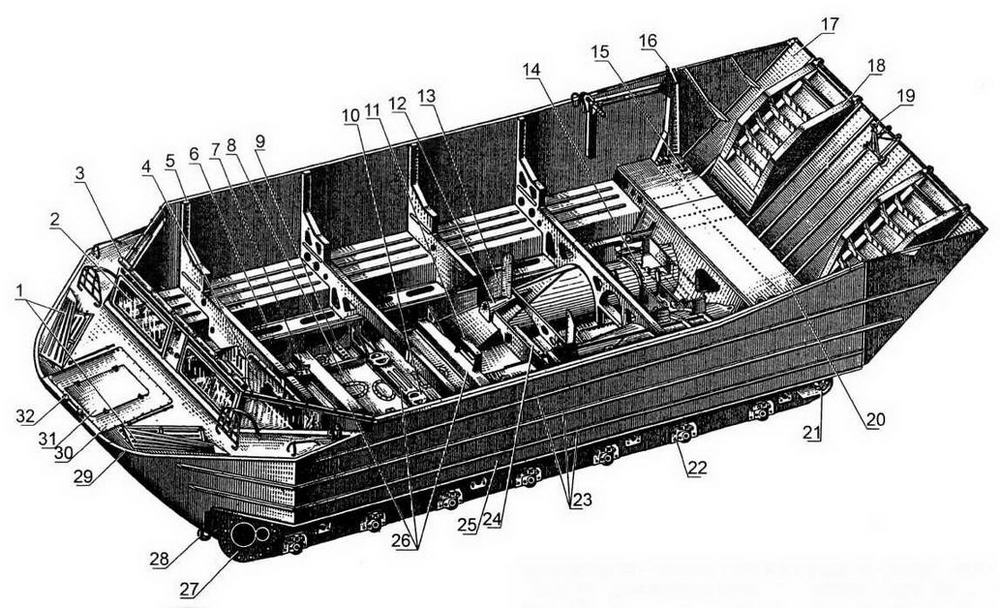

Корпус транспортера:
1— волноотбойные щитки; 2—ветровое стекло; 3—тент; 4—передняя перегородка; 5—шпангоут; 6—продольная балка; 1—постамент распределительной коробки; 8—днище корпуса; 9—кронштейн топливного бака; 10, 11—постаменты двигателя; 12—передняя опора привода гребного винта; 13—задняя перегородка; 14—тоннель гребного винта; 15—гнездо задней стойки; 16—узел подъема борта; 17—откидной борт; 18—аппарель; 19—штырь крепления артсистемы; 20—верхняя поперечная кормовая балка; 21—кронштейн ленивца; 22—кронштейн подвески; 23—ребра жесткости обшивки корпуса; 24—постамент радиатора; 25—обшивка бортов; 26—поперечные балки; 27—фланец крепления бортовой передачи; 28—передний буксирный крюк; 29—каркас носовой части; 30—отсек лебедки; 31—крышка люка лебедки; 32—передний кнехт
Испытания на прочность
Перед создателями первого отечественного гусеничного плавающего транспортера не раз возникал вопрос: не слишком ли высоко они подняли планку? Не всегда разработчики встречали понимание, например, со стороны технологов: в первой машине недавно созданного ОКБ ИВ было много смелых конструкторских решений. Ранее уже упоминалось о сварном водоизмещающем корпусе внушительных размеров, который предстояло изготовлять из тонколистовой стали. Отработанной технологии изготовления таких корпусов не существовало. Но пригодился опыт отечественных корабелов: для сборки корпуса использовали сварочный стапель, установили такие же сварочные стапеля для шпангоутов, торсионных балок и других крупноразмерных узлов.
Тонколистовой корпус создавался не для демонстрации возможностей отечественной промышленности: от массы корпуса напрямую зависел переправляемый через водную преграду груз. Поэтому каждая деталь, которую предстояло установить на стапеле, взвешивалась, и, если масса превышала указанную в чертеже, конструкторы совместно с технологами старались максимально ее облегчить. Благодаря этому удалось сварить каркас в соответствии с документацией. Наиболее сложными технологическими операциями оказалась приварка обшивки толщиной 1,25 мм и профилей жесткости к ней, а также сварка тоннелей, подводящих воду к гребным винтам. Для этого пришлось усовершенствовать сварочное оборудование и провести дополнительное обучение сварщиков.
Много сложностей возникло с изготовлением клепаных конструкций из алюминиевых сплавов — заднего борта и балок настила: на предприятии отсутствовало оборудование для клепки и здесь никогда не выполняли подобных работ.
30 апреля 1948 года, через четыре месяца и двадцать дней с момента создания Особого конструкторского бюро инженерных войск, в сборочном цехе Бронетанкового ремонтного завода № 2 уже стоял свежевыкрашенный первый опытный экземпляр принципиально новой военной машины.
Заводские испытания выявили ряд конструктивных и производственных дефектов, которые приходилось незамедлительно устранять. Так, при движении на воде проявилась течь через уплотнение откидного борта и люк лебедки. С первой справились быстро, а течь через люк устранили лишь после того, как сделали его конструктивно более жестким. Существовала сильная вибрация тоннелей гребных винтов при больших оборотах двигателя; при их уменьшении она исчезала. Однако вибрация приводила к разрушению тоннелей и появлению течи. С дефектом удалось справиться за счет установки ребер жесткости и усиления поперечных связей с корпусом.
Изменение
а—первый опытный образец; б—первый образец после доработки бортов; в—второй опытный образец с водоизмещающим откидным бортом; г—транспортер первых серий с увеличенными аппарелями; 1—съемная аппарель; 2—откидной борт; 3— фальшборт; 4—фиксатор откидного борта; 5—короткая съемная аппарель; 6—увеличенный водоизмещающий откидной борт; 1—встроенная в откидной борт короткая аппарель; 8—увеличенная встроенная аппарель; 9—штырь-фиксатор артсистем
Ходовая часть работала ненадежно: при поворотах на мягких грунтах гусеница сбрасывалась с ленивца и повреждала резиновый бандаж, опорные катки наезжали на гребни траков и выходили из строя. Дефект был серьезным. Причина крылась в том, что в гусеницах возникала чрезвычайная «слабина» из-за большой их длины и малых ходов опорных катков. Механически выбрать ее не удавалось, гусеницы все равно провисали между поддерживающими роликами, а также на сходе и восходе нижней части. Для уменьшения их «провиса» укрепили поддерживающую рейку под надкрылком. Впоследствии разработали цельнометаллический ленивец овального поперечного сечения, который препятствовал выходу из зацепления с гребнями трака. Недостаточно прочным оказалось крепление постамента главной передачи. Для смягчения нагрузок на него передачу поставили на резиновые амортизаторы, усилили крепеж.
После завершения заводских испытаний транспортер по приказу начальника Инженерных войск передали на полигонные испытания. Они проводились с июля по август 1948 года в Подмосковье на Пироговском водохранилище и на реке Днестр. Изучалась возможность переправы различных артсистем — до корпусных орудий включительно, а также тягачей.
При пятитонной загрузке машины выявились некоторые недоработки. Так, при движении по воде высота бортов была достаточной, но при выходе на крутой берег от уреза воды оставалось всего 100 мм — при скатывании транспортера назад или даже при небольшой волне возникала возможность затопления. При подходе к берегу сказывалось даже небольшое течение: машина накренялась, борт выступал над водой еще менее — лишь на 50 мм. Съезжая с крутого берега, особенно при грузе в 5 и даже 3 т, машина в первый момент зарывалась в воду по середину ветрового стекла. Для устранения опасности транспортер оборудовали съемными фальшбортами высотой 250 мм.
Поэтому при разработке очередного образца для увеличения водоизмещения расширили корпус до 3,15 м, максимально удлинили носовую часть. Откидной борт стал водоизмещающим —до 2,1 м3. Повысили борт над надкрылком с 0,75 до 0,95 м и в кормовой части — до 1,05 м. Это позволило довести водоизмещение транспортера на 36 % . Общая длина его теперь составляла 9,16 м.
После завершения полигонных испытаний Государственная комиссия в своем заключении отметила: «Рекомендовать разработанный ОКБ Инженерного комитета Сухопутных войск образец гусеничного плавающего транспортера К-61 для скорейшего проведения войсковых испытаний после устранения дефектов, отмеченных в дефектной ведомости».
Транспортер К-61 с автомашиной ГАЗ-63 выходит на берег
Схема погрузки и крепления автомашины ГАЗ-63 на транспортере
Погрузка автомашины ЗИС-151 на транспортер задним ходом по откидным аппарелям
Схема погрузки и крепления ЗИС-151 на грузовой платформе транспортера
