Гусеничный плавающий транспортер К-61

Жабров В.

В шестом варианте МТО сдвинули к корме, хотя двигатель и трансмиссия, как и в предыдущем случае, размещались поперек корпуса, гребной винт в насадке установили на поворотной консоли. Экипаж располагался впереди в двух отдельных кабинах, загрузка транспортера производилась через носовую аппарель. Но опять-таки обнаружились существенные недостатки. Удалось увеличить длину грузовой платформы еще на 300 мм, но ширина ее уменьшилась до 1,4 м, что позволяло переправлять только личный состав и артсистемы. При спуске с крутого берега машина могла зачерпнуть воду через переднюю аппарель из- за недостаточной в этот момент плавучести. Переднее расположение грузовой платформы заставило для безопасного движения на воде установить развитый волноотбойник, который ухудшал и без того плохой обзор с места механика-водителя.

После анализа еще нескольких других вариантов стало ясно, что для переправы через водные преграды тяжелых артсистем, автомобилей типа «Студебеккер» и ЗИС-151 грузовая платформа транспортера должна быть длиной не менее 7 м (при максимальной его ширине 3,15 м), то есть составлять 90% от его длины. Это привело к появлению

очередного — седьмого варианта компоновки со следующими параметрами: общая длина — 7,85 м, ширина колеи — 2,3 м, размеры грузовой платформы — 5,55x2,6 м МТО находилось в центре машины под грузовой платформой, гусеницы приводились в движение звездочками, расположенными в носовой части, два гребных винта и рули устанавливались в тоннелях в корме машины. Привод винтов и гусениц осуществлялся карданными валами, проходящими под настилом грузовой платформы. Экипаж транспортера при этом должен был располагаться под погруженным на него автомобилем. Такое компоновочное решение ранее нигде не использовалось. Все дальнейшие проработки велись А. Кравцевым в этом направлении.

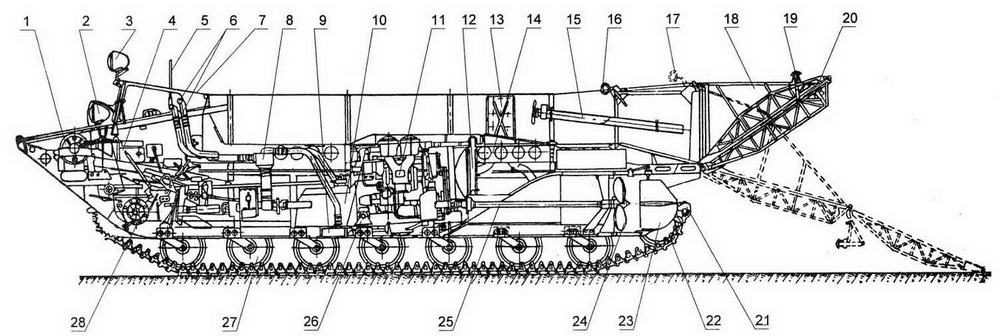

Компоновка транспортера К-61:

1— барабан лебедки; 2—фара ФГ-1А2; 3—фара-прожектор; 4—радиостанция ЮРТ-12; 5—антенна радиостанции; 6—выходные патрубки откачивающей системы; 7—брезентовый тент кабины (рабочее положение); 8—водооткачивающий насос; 9—водозаборник насоса; 10—коробка передач; 11 — двигатель ЯАЗ М-204В; 12—радиатор; 13—кожух выхлопной системы; 14—балка настила; 15—ручной водооткачивающий насос; 16—ручка откидного борта с тягой (положение при закрытом борте); 17—ручка откидного борта (положение показано пунктиром при откинутом борте); 18—откидной борт (ранний вариант с трубчатой фермой); 19—штырь-фиксатор артсистем; 20—откидная аппарель (ранний вариант ферменной конструкции); 21 — буксирный прибор; 22—ленивец; 23—перо руля; 24—гребной винт; 25—вал гребного винта; 26—опора двигателя; 27—опорный каток; 28—главная передача

Проблемы конструктора

Проекты А. Кравцева по созданию гусеничного плавающего транспортера нашли поддержку у армейского командования, и для продолжения исследований приказом заместителя министра Вооруженных Сил СССР № 093 от 3 декабря 1947 года создается Особое конструкторское бюро Инженерных войск (ОКБ ИВ).

После определения основной компоновочной схемы и габаритных параметров машины в ОКБ приступили к решению следующей, не менее важной задачи — созданию кузова: легкого, прочного, герметичного, с вместительной грузовой платформой, приемлемой гидродинамикой, технологичного в производстве, надежного в эксплуатации.

Поскольку отечественного аналога не существовало, а сведения о зарубежных машинах были крайне скудны, свои поиски коллективу А. Кравцева пришлось начать практически с нуля: отсутствовали теоретические исследования гидродинамики гусеничных и колесных плавающих машин, методики расчета и технологии изготовления тонкостенных металлических конструкций таких размеров; не было практического опыта перевозки транспортерами по суше и на воде артиллерийских систем и автомобилей массой около 5 т с большими динамическими нагрузками, погрузки, разгрузки и швартовки перевозимой техники; не существовали эксплуатационные требования к конструкции, срокам службы и ремонтопригодности амфибийной машины.

Гусеничный плавающий транспортер К-61

Чертежи выполнил Н.Кулешов по материалам 15-го ЦНИИ им. Д.М. Карбышева МО РФ, Королёвского исторического музея и гусеничному плавающему транспортеру К-61 из коллекции Центрального музея Вооруженых Сил

Гусеничный плавающий транспортер К-61 ижевского завода "Строммашина"с модифицированным откидным бортом, фарами с маскировочными насадками ФГ-26 и габаритными светильниками ГСТ-26 (волноотбойные щитки и тент кабины в рабочем положении)

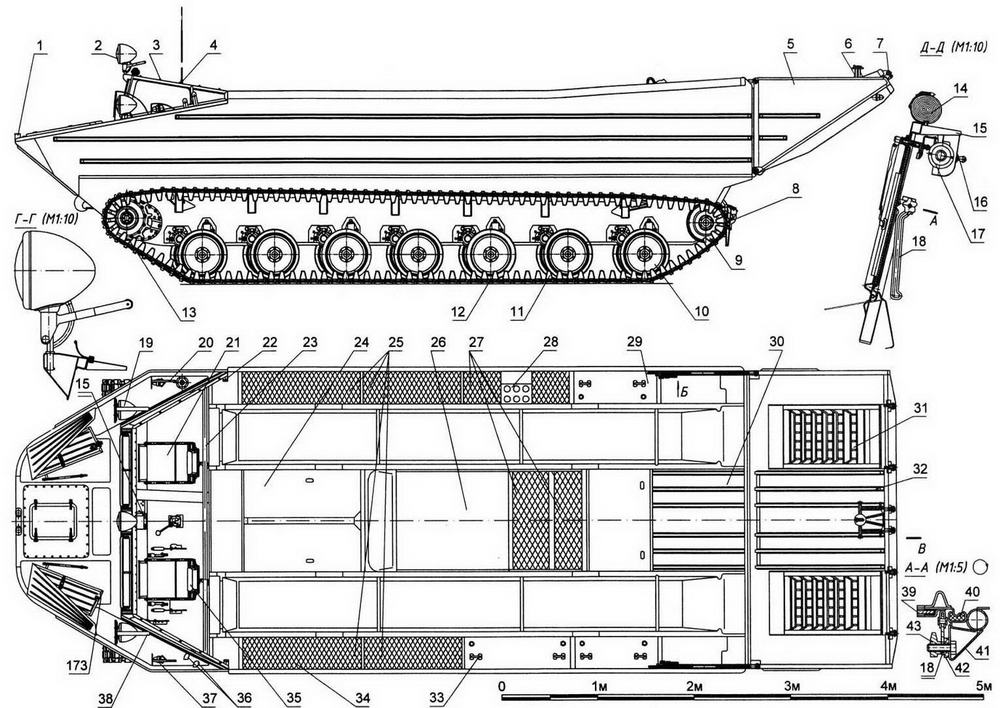

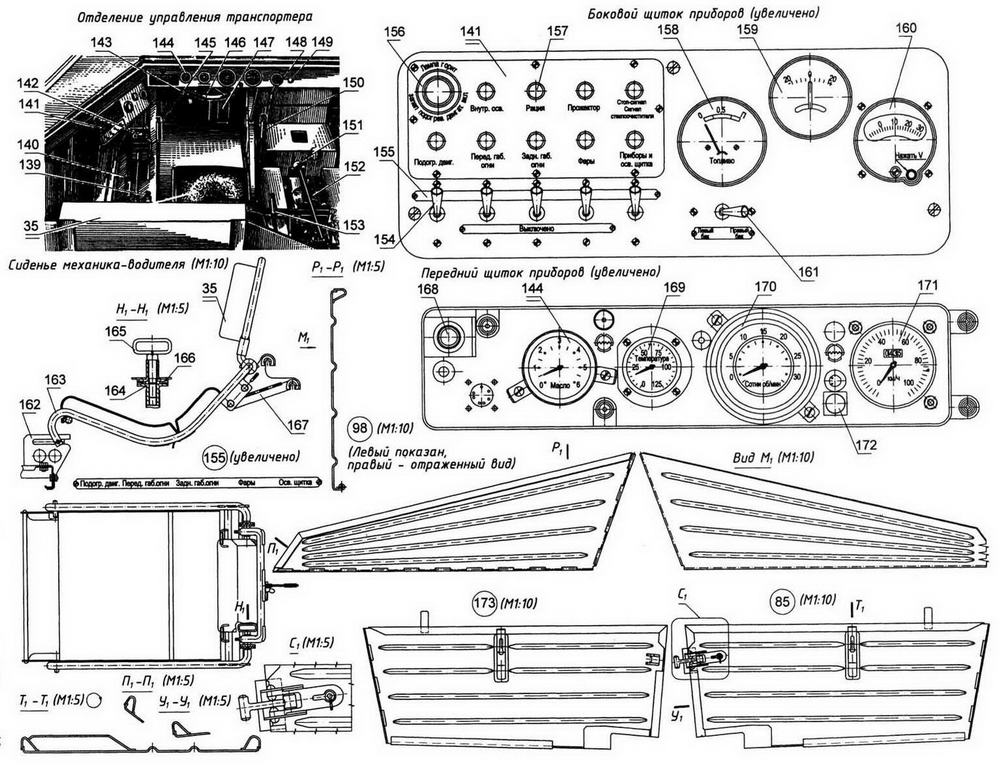

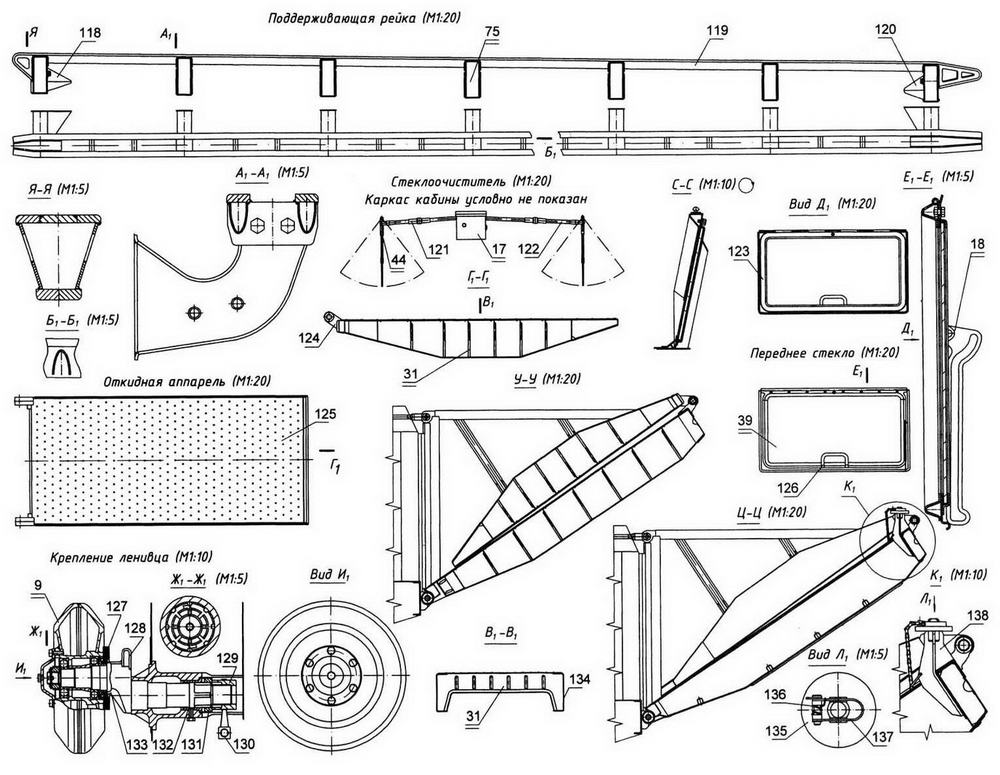

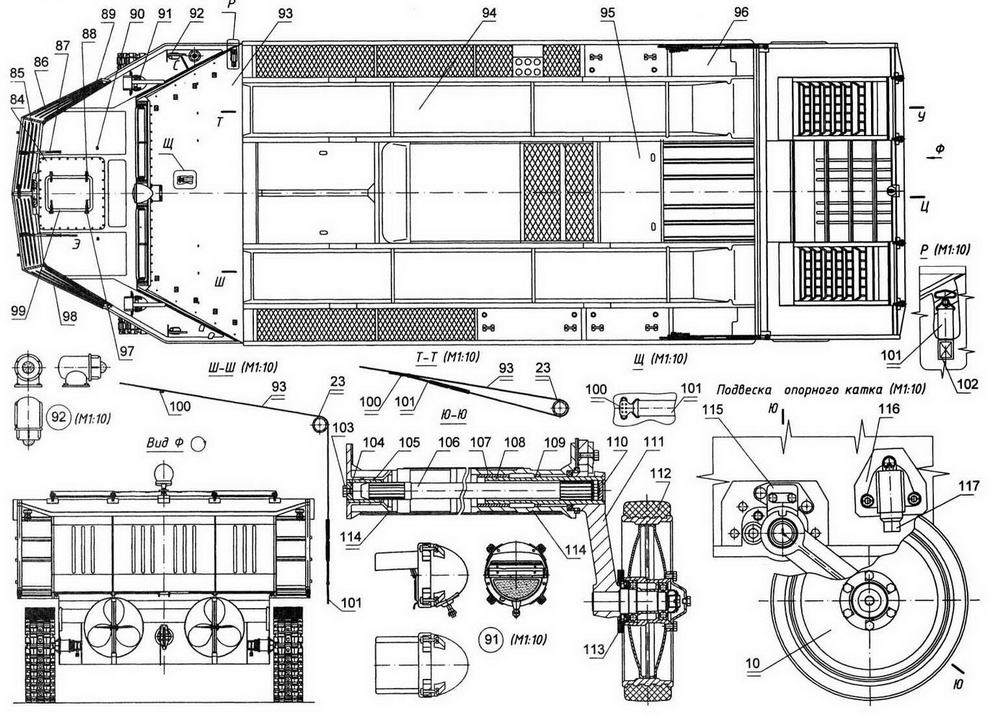

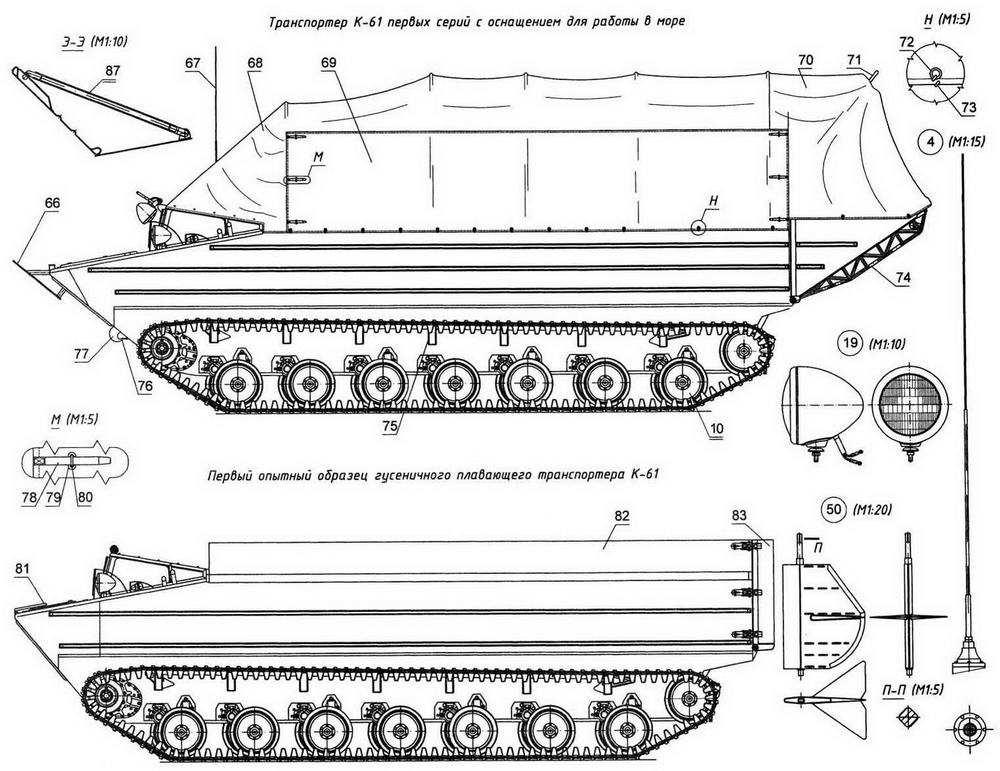

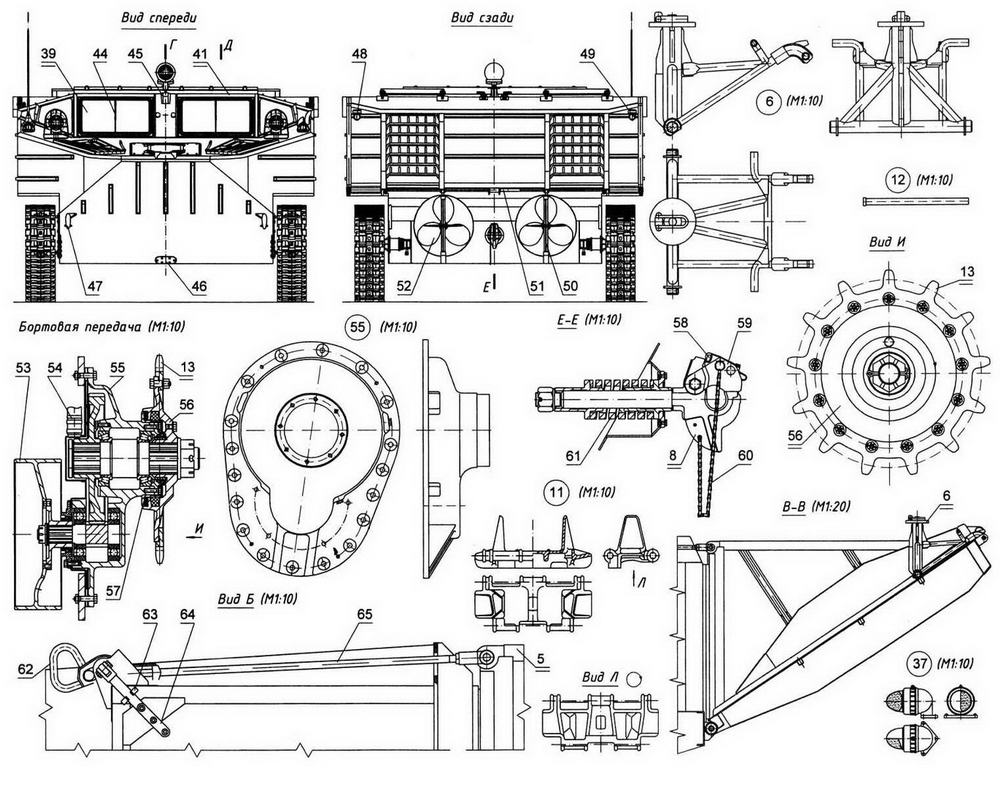

Гусеничный плавающий транспортер К-61:

1— кнехт; 2—фара-прожектор; 3—кнопка люверса; 4—антенна радиостанции Р-113; 5—откидной водоизмещающий борт; 6—штырь-фиксатор артсистем; 7—ось откидной аппарели; 8—буксирный крюк; 9—ленивец; 10—опорный каток; 11 — трак; 12—палец трака; 13—венец ведущей зубчатки; 14—брезентовый тент кабины; 15—кронштейн стеклоочистителя; 16—выключатель стеклоочистителя; 17—электродвигатель стеклоочистителя; 18—кронштейн переднего стекла; 19—фара ФГ-1А2; 20—габаритный светильник ОКБ ИВ с зеленым светофильтром; 21 — сиденье командира; 22—кронштейн крепления трубы тента; 23—труба тента (в транспортном положении); 24 — средний щиток пола; 25—накладная планка; 26—капот двигателя; 27—заборные решетки двигателя; 28—кожух выхлопной системы; 29—крышка бортового сиденья; 30—обшивка кормы; 31—ребро балки настила; 32—ребро

жесткости заднего борта; 33—ручка бортового сиденья; 34—отсек аккумуляторных батарей; 35—подушка спинки сиденья механика-водителя; 36—выходные патрубки откачивающей системы; 37, 48, 49—габаритные светильники с красным светофильтром; 38—ограждение фары; 39—переднее стекло; 40—прокладка губчатой резины; 41—рама переднего стекла; 42—прокладка; 43—маховик; 44—щеткодержатель стеклоочистителя: 45—кронштейн фары-прожектора; 46—крышка лючка слива масла главной передачи; 47—передний буксирный крюк; 50—перо руля; 51 — ось- торсион заднего борта; 52—гребной винт; 53—тормозной барабан; 54—сапун бортовой передачи; 55—картер бортовой передачи; 56—ступица ведущей зубчатки; 57, 113, 127—лабиринтное уплотнение; 58—собачка защелки буксирного крюка; 59—защелка буксирного крюка; 60—цепь крюка; 61 — пружина; 62—ручка тяги откидного борта; 63—клипс рукоятки-фиксатора; 64—рукоятка-фиксатор; 65—тяга откидного борта; 66—волноотбойный щиток; 67—антенна радиостанции; 68—брезентовый тент кузова; 69—бортовой клапан тента; 70—задний клапан тента; 71 — каркас тента; 72—люверс тента; 73—крючок кузова; 74—ферменный каркас откидного борта; 75—кронштейн поддерживающей рейки; 76—защелка буксирного крюка; 77—буксирный крюк; 78—ремешок клапана тента; 79—люверс клапана; 80—металлическая петля тента; 81 — волноотбойный щиток; 82—фальшборт; 83—откидной борт; 84—крышка люка отсека лебедки; 85—правый передний волноотбойный щиток; 86—боковой правый волноотбойный щиток; 87—фиксатор волноотбойного щитка; 88—петля крышки люка лебедки; 89—рояльная петля правого бокового волноотбойного щитка; 90—клипс носовой панели; 91 — фара ФГ-26 со светомаскировочной насадкой; 92—габаритный светильник с зеленым светофильтром; 93—брезентовый тент кабины (в рабочем положении); 94—балка настила; 95—крышка ящика ЗИП; 96—кормовой настил; 97—рукоятка замка крышки лебедки; 98—боковой левый волноотбойный щиток; 99—крышка люка лебедки; 100—крючок тента; 101—резинка крючка; 102—усилительная накладка тента; 103—пробка заглушки торсиона; 104—заглушка; 105, 107, 109—втулки; 106—торсион; 108—ось балансира; 110—резиновая заглушка; 111 — балансир; 112—резиновый бандаж; 113—лабиринтное уплотнение; 114—кронштейн подвески; 115—фиксатор балансира; 116—корпус упора; 117—боек упора; 118—передний упорный кронштейн поддерживающей рейки; 119—полоз рейки; 120—задний упорный кронштейн; 121 —регулировочная муфта тяги стеклоочистителя; 122—тяга стеклоочистителя; 123—левая рама переднего стекла (правая—отраженный вид); 124—кронштейн аппарели; 125—настил аппарели; 126—ручка рамы; 128—скоба кривошипа ленивца; 129—гайка стопорной муфты; 130—стопор; 131 — стопорная муфта; 132—стопорная втулка; 133—кривошип ленивца; 134—продольная балка аппарели; 135—крышка крепления артсистем; 136—пружина рукоятки крепления штыря; 137—рукоятка крепления; 138—модифицированный штырь; 139, 153—рычаги управления гребными винтами; 140—рычаг «винты-гусеницы»; 141—контрольная панель; 142—выключатель массы; 143—педаль главного фрикциона; 144—манометр масла; 145, 150—рычаги фрикционов; 146—штурвал рулей; 147—педаль подачи топлива; 148—рычаг ручной подачи топлива; 149—кнопка стартера; 151—рычаг переключения передач; 152—главная передача; 154—тумблер-выключатель щитка приборов; 155—шильдик щитка; 156, 168—сигнальные лампы (красные); 157—предохранитель рации; 158—указатель уровня топлива; 159—амперметр; 160—вольтамперметр; 161 — тумблер- переключатель; 162—передний кронштейн кабины; 163—каркас сиденья механика-водителя; 164, 166—зубчатые полумуфты замка спинки сиденья; 165—болт зубчатой муфты; 167—планка крепления сиденья; 169—термометр А78; 170—тахометр; 171—спидометр; 172—кнопка сигнала; 173—левый передний волноотбойный щиток

В основании цельносварного водоизмещающего корпуса проектировщикам пришлось использовать раму из двух продольных коробчатых балок, изготовленных из тонколистовой стали, соединенных между собой передним и задним поперечными швеллерами, с семью торсионными валами. Для придания жесткости корпусу в верхней его части проложили четыре шпангоута коробчатого сечения, а к корме приварили две такие же стойки — еще и для фиксации откидного борта. Носовая часть конструкции представляла собой каркас из штампованных элементов. Листовая сталь толщиной 1,25 мм пошла на обшивку; для обеспечения ее жесткости и прочности снаружи приварили швеллеры.

Днище предполагалась сделать из листовой 2-мм стали, а в носовой части, где существовала возможность удара корпуса о топляки, камни и пни у берега, толщину листа увеличили до 3 мм. Внутри обшивка подкреплялась днищевыми шпангоутами.

Однако заключение военных специалистов по предложенной конструкции оказалось отрицательным. Они посчитали, что создание плавающего транспортера массой 12 — 15 т, подверженного значительным динамическим нагрузкам, с обшивкой более тонкой, чем у эксплуатировавшихся в то время понтонов, не просто рискованно — это граничило с авантюрой. Вызвали нарекания и прочностные характеристики пола грузовой платформы с учетом ее немалых размеров. Задача осложнялась различным распределением нагрузок по платформе в зависимости от перевозимой техники. В то же время необходимо было обеспечить хороший доступ к агрегатам моторно-трансмиссионного отделения, распределительной коробке, карданным валам, к элементам системы управления.

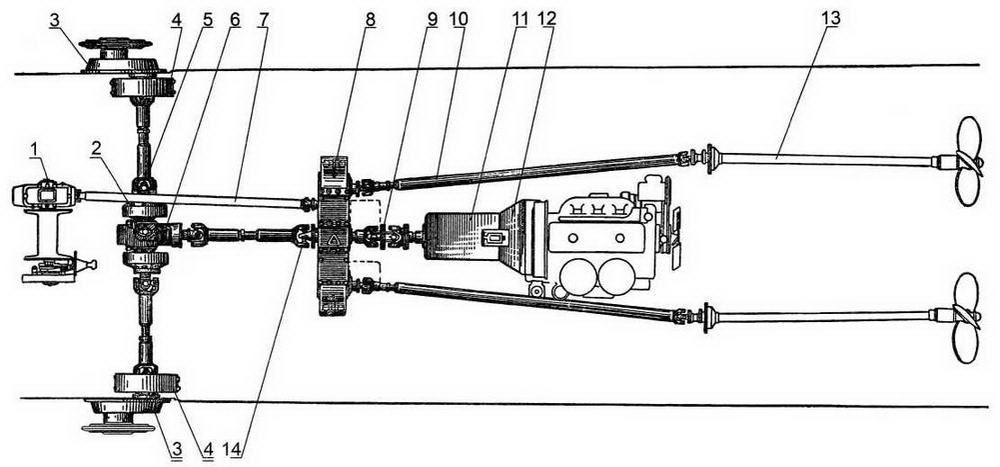

Схема расположения агрегатов силовой передачи:

1—лебедка: 2—бортовой фрикцион; 3—бортовая передача; 4—тормозные барабаны; 5—карданный вал бортовой передачи; 6—главная передача; 7—карданный вал лебедки; 8—распределительная коробка; 9—промежуточный карданный вал; 10—карданный вал гребного винта; 11 — коробка передач; 12—главный фрикцион; 13—вал гребного винта; 14—кардан вала главной передачи

Винтовой движитель и руль:
