Кроме того, самолеты Не 177А-3 оснащались радиоальтиметрами FuG 101A с небольшими приемопередающими антеннами, расположенными под левым крылом.
Кислородное оборудование
На самолетах первых производственных серий устанавливали батарею из 40 двухлитровых кислородных баллонов, оснащенных редукторами. Батарея стояла в фюзеляже в районе 27-го шпангоута. В ходе серийного выпуска цилиндрические баллоны заменили шаровидными того же объема, объединенными в группы по три. Заправка кислородной системы проводилась через вентиль, расположенный на правом борту фюзеляжа в районе 6-го шпангоута. Давление в полностью заправленных баллонах составляло 165 атм. Через сеть трубок кислород подавался на шесть кислородных приборов для каждого члена экипажа.
Самолеты поздних серий оснащались модифицированной кислородной системой со сферическими баллонами и измененной системой редукторов и клапанов. Заправочный клапан находился на днище фюзеляжа в районе шпангоута № 32. На самолетах Не 177А-5 кислородная система подверглась дальнейшей модификации. Изменились вентили и трубопроводы.

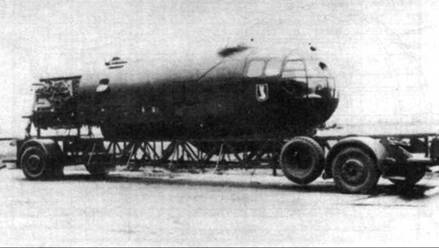

Передняя часть фюзеляжа Не 177A-1 из I./FKG 50 на автоплатформе.
< image l:href="#" />Хвостовая башенка со спаренной 20-мм пушкой MG 151/20 на самолете Не 177A-3.
Трофейный Не 177А-5 (TS439) во время испытаний в RAE, Великобритания, 1945 год.
Бронирование
Бронирование самолета состояло из 9-мм бронеспинки кресла пилота и 6-мм подлокотников. Подфюзеляжная гондола была по бокам бронирована 7-мм бронелистами и 6-мм бронелистом спереди. Верхняя огневая точка защищалась 9-мм бронелистами. Кабина стрелка на верхней стороне фюзеляжа сзади защищалась броней толщиной 7 мм. Также 7-мм броней был обшит контейнер, вмещавший спасательную лодку. Задняя огневая точка защищалась снизу и с боков 9-мм броней, а в районе маски пушки толщина брони достигала 19 мм. Защиту экипажа дополняли бронестекла задней и нижней огневой точки.
Вооружение
Оборонительное вооружение самолета Не 177А-3 находилось в нескольких огневых точках. Две огневые точки находились в передней части кабины и назывались А- Stand oben и A-Stand unten. Дистанционно управляемая огневая точка на верхней стороне фюзеляжа обозначалась как B1-Stand, а обслуживаемая стрелком вторая турель называлась B2-Stand. Нижняя огневая точка обозначалась как C-Stand, а хвостовая — как H-Stand.
Вооружение самолета Не 177A-3/R1 состояло из одиночного пулемета MG 81I калибра 7,92 мм, установленного в лобовом обтекателе кабины самолета. Боекомплект к пулемету составлял 1000 выстрелов. В передней подфюзеляжной гондоле спереди стояла 20-мм пушка MG FF с боекомплектом 300 выстрелов. В задней части гондолы стоял 13-мм пулемет MG 131 с боекомплектом 1000 выстрелов. В дистанционно управляемой турели стоял спаренный 13-мм пулемет MG 13Z с боекомплектом 2000 выстрелов. В турели, обслуживаемой стрелком, стоял одиночный MG 131 с боекомплектом 1000 выстрелов. Такой же пулемет стоял и в хвостовой огневой точке, но с боекомплектом 1500 выстрелов.
Модификации вооружения Не 177 приведены в таблицах.
Бомбовое вооружение располагалось в бомбоотсеках и на внешней подвеске. Бомбовые отсеки были приспособлены для горизонтального размещения бомб. Самолеты Не 177А-3 и А-5 кроме того могли нести подфюзеляжные пилоны и два пилона под крыльями.
Бомбовая нагрузка обычно была следующей. На ближних дистанциях бралось 48 бомб SC 50 массой 50 кг или 12 бомб SC 250 массой 250 кг, шесть SC 500 или SD 500, четыре SC 1000, шесть SD 1000 или две SD 1000 и две SC 1800. В другом варианте на ближние дистанции самолет мог брать две воздушные мины LMA III и две бомбы SC 1800. При полетах на средние дистанции Не 177А-3 брал 32 бомбы SC 50, восемь SC 250,
На дальние дистанции самолет брал 16 бомб SC 50, четыре SC 250 или SD 250, две SD 1000. Сброс бомб осуществлялся по одной или залпом с помощью автомата бомбометания RAB 14d. Аварийный сброс одновременно всех бомб проводился с помощью специального рычага. Для прицельного бомбометания служил прицел Lofte 7D и прибор сбрасывания бомб в пикировании BZA (только на самолетах Не 177А-1). Прибор BZA включал в себя автомат, выводящий самолет из пикирования сразу после сброса бомб. Автомат был соединен с рулевыми тягами и тягами аэродинамических тормозов. Самолеты А-3 оснащались также устройствами ZSK 244А, ZBK 241/1 и ZZG L/24.
По-другому нес бомбовое вооружение самолет Не 177A-5/R2.
Обычно самолет брал 16 бомб SC 50 или четыре SC 250 или две SC 500 на внутреннюю подвеску. Еще две бомбы SC 1000, две мины LMA III или две торпеды LT 50 подвешивались снаружи под фюзеляжем. На держателях под крыльями самолет мог нести две управляемые бомбы Henschel Hs 293 или FX 1400 «Fritz X». Бомбы FX 1400 могли подвешиваться и под фюзеляжем.
Хвостовая огневая точка на Не 177A-3. 1. Маска пушки MG 151/20. 2. Открываемое боковое окно. 3. Входной люк. 4. Форточка.
Створка центрального бомболюка на Не 177А-3.
Дополнительное оборудование
Дополнительное оснащение самолета Не 177А-3 составляли многочисленные навигационные приборы, а также полный набор различных контрольных устройств, показывающих режим работы двигательных установок. Все указатели и органы управления были собраны на приборных досках и консолях в кабине экипажа. Для облегчения работы пилота особенно в дальних полетах, имелся автопилот типа Siemens K4ue (выпускавшийся по лицензии фирмы LGW Hackenfelde). Автопилот управлял рулем направления и позволял точнее держать курс, чем даже при ручном пилотировании. В правом борту в районе шпангоута № 6 находилась ракетница. Сигнальные ракеты выпускались через специальное отверстие. Запасные ракеты хранились в кассете на полу, вмещавшей 12 выстрелов. В случае аварийной посадки на воду экипаж самолета мог воспользоваться спасательной лодкой. Лодка хранилась в специальном контейнере в верхней части фюзеляжа между шпангоутами № 29 и № 31. Контейнер имел бронированные стенки. Лодка надувалась сжатым углекислым газом. Внутри лодки был уложен ящик с пайком, складная мачта и парус, аварийный передатчик. Контейнер сверху закрывался крышкой, сбрасываемой из кабины.
Для оказания экипажу первой медицинской помощи имелись три вместительные аптечки, расположенные в кабине, в районе огневой точки В1 и в хвостовой огневой точке. Кроме того, в нескольких местах фюзеляжа хранились небольшие перевязочные пакеты.
Во время полета экипаж мог пить горячие напитки из термосов, крепившихся у пола в левой части кабины (четыре больших термоса и четыре малых). Еще два термоса (большой и малый) находились в районе шпангоута № 27 (огневая точка В1), и еще два — в хвостовой огневой точке. В виду длительности полета в кабине был оборудован клозет, встроенный в сиденье механика-бортстрелка.
Обогрев и система антиобледенения
Обогрев кабины и работу системы антиобледенения обеспечивали две бензиновые печки типа BL 030/U 1 или BL 025/М 5 (на самолетах А-5 стояли только печки второго типа). Печки изготавливала фирма Alfred Kaercher из Виннендена, Штутгарт. Одна печка находилась у левого борта передней подфюзеляжной гондолы и служила исключительно для обогрева кабины. Другая печка находилась в хвостовой части фюзеляжа и обогревала обе задние огневые точки, а также подавала теплый воздух в каналы вдоль передней кромки горизонтального стабилизатора. Воздухозаборник печки находился у передней кромки киля.
